HEIDENHAIN iTNC 530 393
16.1
Основные
по
л
о
ж
е
ния
Результаты измерений в параметрах Q
Результаты измерения соответствующего цикла измерения
система ЧПУ сохраняет в действующих глобальных пааметрах с
Q150 по Q160. Отклонения от заданного значения сохраняются в
параметрах с Q161 до Q166. Учитывайте таблицу
результирующих параметров, создаваемую при каждом описании
цикла.

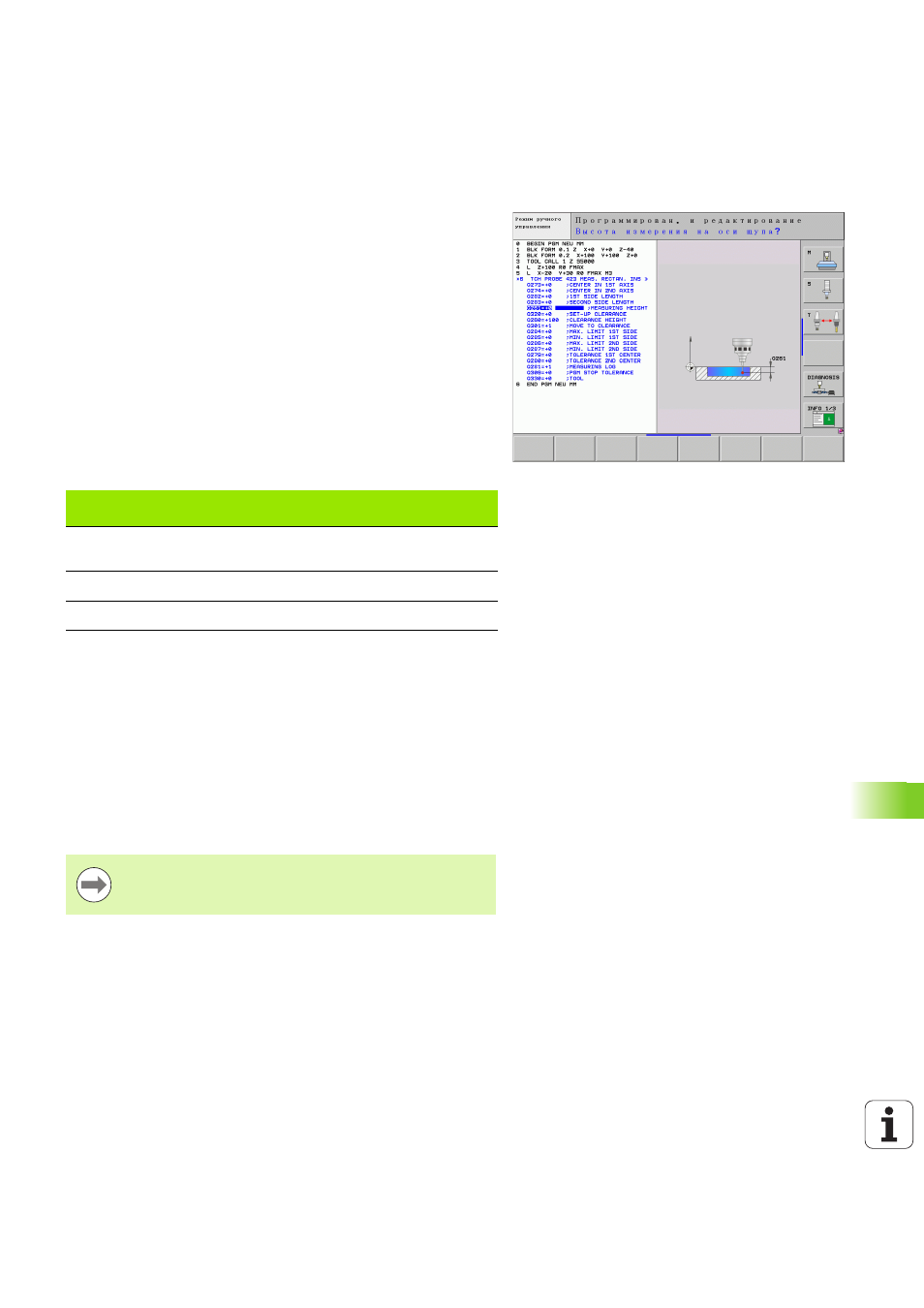

Система ЧПУ при определении цикла дополнительно выводит на
экран вспомогательное изображение соответствющего цикла с
параметрами результатов (см. рисунок справа вверху). При этом
выделенный параметр результата относится к
соответствующему вводимому параметру.
Статус измерения
В некоторых циклах через параметры глобального действия Q180
до Q182 можно запросить статус измерения::
Система ЧПУ ставит маркер дополнительной обработки или
брака, если результаты измерения лежат выходят за ределы
допуска. Чтобы выяснить, какой из результатов измерений
выходит за пределы допуска, нужно дополнитльно обратить
проанализировать протокол измерения или проверить
соответствующие результаты измерений (с Q150 до Q160) на их
предельные значения.
В цикле 427 система ЧПУ по умолчанию исходит из того, что
измеряется наружный размер (цапфа). Соответствующим
выбором наибольшего и наименьшего размера в сочетании с
направлением измерения можно скорректировать сттус
измерения.
Статус измерения
Значение
параметра
Значения измерения лежат в пределах
допуска
Q180 = 1
Требуется дополнительная обработка Q181 = 1
Брак Q182 = 1
ЧПУ устанавливает маркер статуса также тогда, когда
значения допуска или максимальный/минимальный
размер не введены.
