Страница 316: Ход цикла учитывайте при программировании
316
Циклы измерительных щупов: автоматическое определение наклона детали
14.2
БА
З
О
В
Ы
Й
ПОВ
О
Р
О
Т
(
цик
л
400, DIN/ISO: G400)
14.2 БАЗОВЫЙ ПОВОРОТ
(цикл 400, DIN/ISO: G400)
Ход цикла

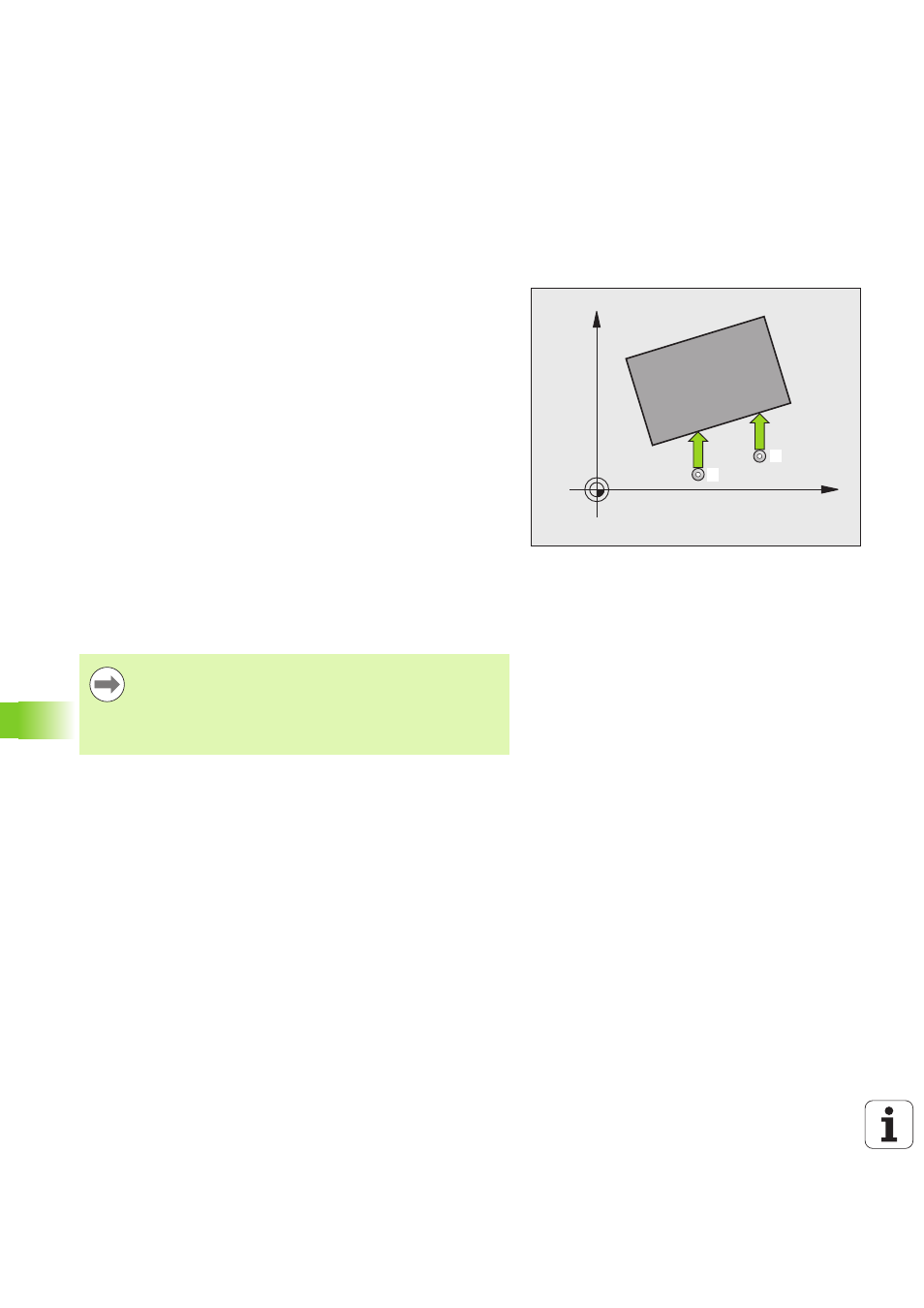

Цикл измерительного щупа 400 определяет наклон детали путем
измерения двух точек, которые должны лежать на дной прямой. С
помощью функции базового поворота ЧПУ компенсирует
измеренное значение.
1 ЧПУ позиционирует щуп на ускоренной подаче (значение из
MP6150 или MP6361) по алгоритму позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 312) в
запрограммированную точку измерения
1
. При этом ЧПУ
отводит измерительный щуп на безопасный интервал против
заданного направления перемещения.
2 Затем щуп перемещается на заданную высоту измерения и
производит первый замер с измерительной подачей (MP6120
или MP6360)
3 Затем щуп перемещается в следующую точку измерения
2
и
выполняет второй замер.
4 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет базовый поворот на измеренную
величину.
Учитывайте при программировании!
X
Y
1
2
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
Система ЧПУ отменяет активный базовый поворот в
начале цикла.
