11.7 КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ
(цикл 11, DIN/ISO: G72)
Действие
В пределах программы система ЧПУ может увеличивать или
уменьшать контуры. Таким образом можно учитывать, например,
коэффиценты усадки и припуска.
КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с момента его
определения в программе. Он действует также в режиме рботы
«Позиционирование с ручным вводом». ЧПУ показывает
активный коэффициент масштабирования в дополнитльной
индикации состояния.

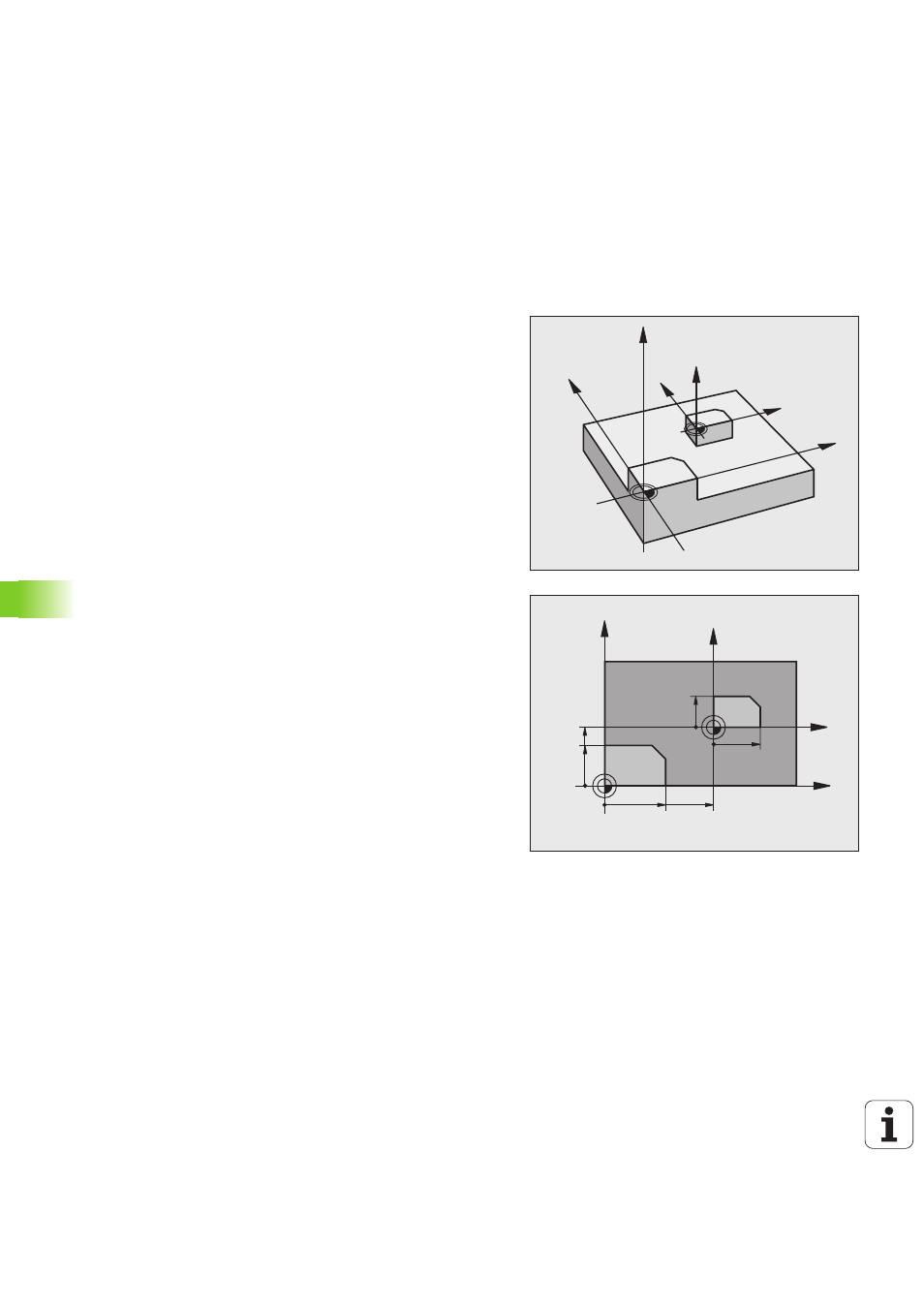

Коэффициент масштабирования действует
в плоскости обработки или по всем осям координат
одновременно (зависит от параметра станка 7410)
на данные о размерах в циклах
также на паралелльные оси U,V,W
Условие
Перед увеличением или уменьшением нулевая точка должна
быть перемещена на грань или угол контура.
Увеличение: SCL от 1 до 99,999 999
Уменьшение: SCL от 1 до 0,000 001
Сброс
Заново запрограммируйте цикл КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ с коэффициентом 1.
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
