14.7 Выравнивание наклона
детали через ось С (цикл 405,
DIN/ISO: G405)
Ход цикла

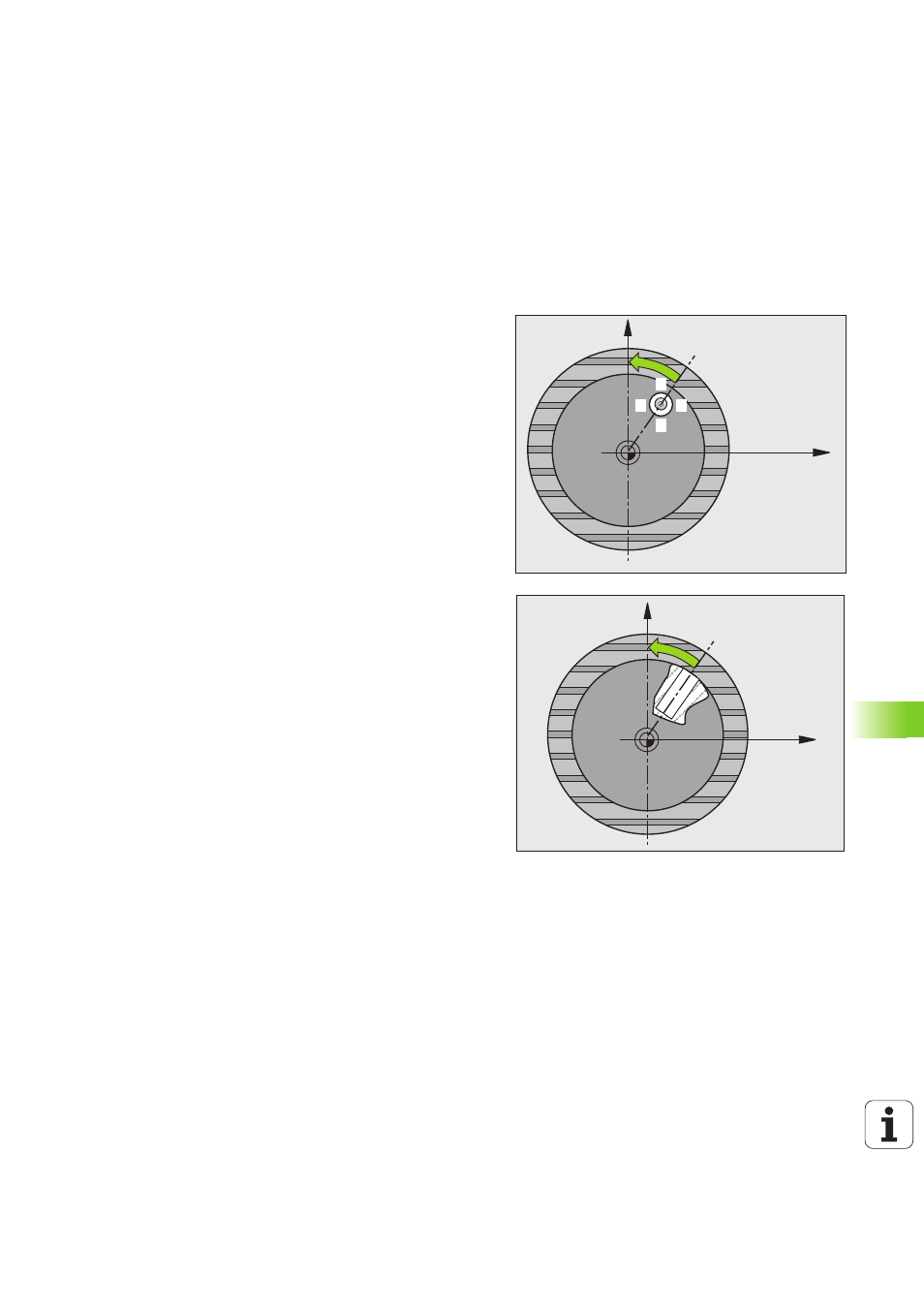

С помощью цикла измерительного щупа 405 определяется
угловое смещение между положительной осью Y активной
системы координат и осевой линией отверстия или
угловое смещение между заданным и фактическим
положением центра отверстия.
Полученное угловое смещение система ЧПУ компенсирует путем
вращения оси С. При этом зажим детали на круглом столе может
быть любым, однако координата Y отверстия должна быть
положительной. Если угловое смещение отверстия измеряется
по оси Y измерительного щупа (горизонтальное положение
отверстия), то может потребоваться неоднократная отработка
цикла, так как из-за стратегии измерения возникает неточность
порядка 1% наклон.
1 Система ЧПУ перемещает щуп на ускоренной подаче
(значение из MP6150 или MP6361) по алгоритму
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 312) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
в цикле и безопасного интервала из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первое измерения с измерительной подаче
(MP6120 или MP6360). ЧПУ определяет направление
измерения автоматически в зависимости от
запрограммированного сходного угла.
3 Затем измерительный щуп перемещается по кругу, либо на
высоте измерения, либо на безопасной высоте к следущей
точке измерения
2
и производит там второй замер
4 Система ЧПУ позиционирует щуп в точке измерения
3
и затем
в точке измерения
4
, выполняет там третий и, соответственно,
четвертый замер и позиционирует измерительный щуп в центр
отверстия.
5 Затем система ЧПУ возвращает щуп на безопасную высоту и
выравнивает деталь путем вращения круглого стола. Система
ЧПУ поворачивает круглый стол таким образом, что центр
отверстия после компенсации – как по вертиальной, так и по
горизонтальной оси измерительного щупа – лежит в
положительном направлении оси Y или на зданной позиции
центра отверстия. Измеренное угловое смещение также
доступно в параметре Q150.
X
Y
1
2
4
3
X
Y
