326

Циклы измерительных щупов: автоматическое определение наклона детали

14.5

БА

З

О

В

Ы

Й

ПОВ

О

Р

О

Т

к

о

мпенсиров

ать

через

ос

ь

вращения

(

цик

л

403, DIN/ISO: G403)

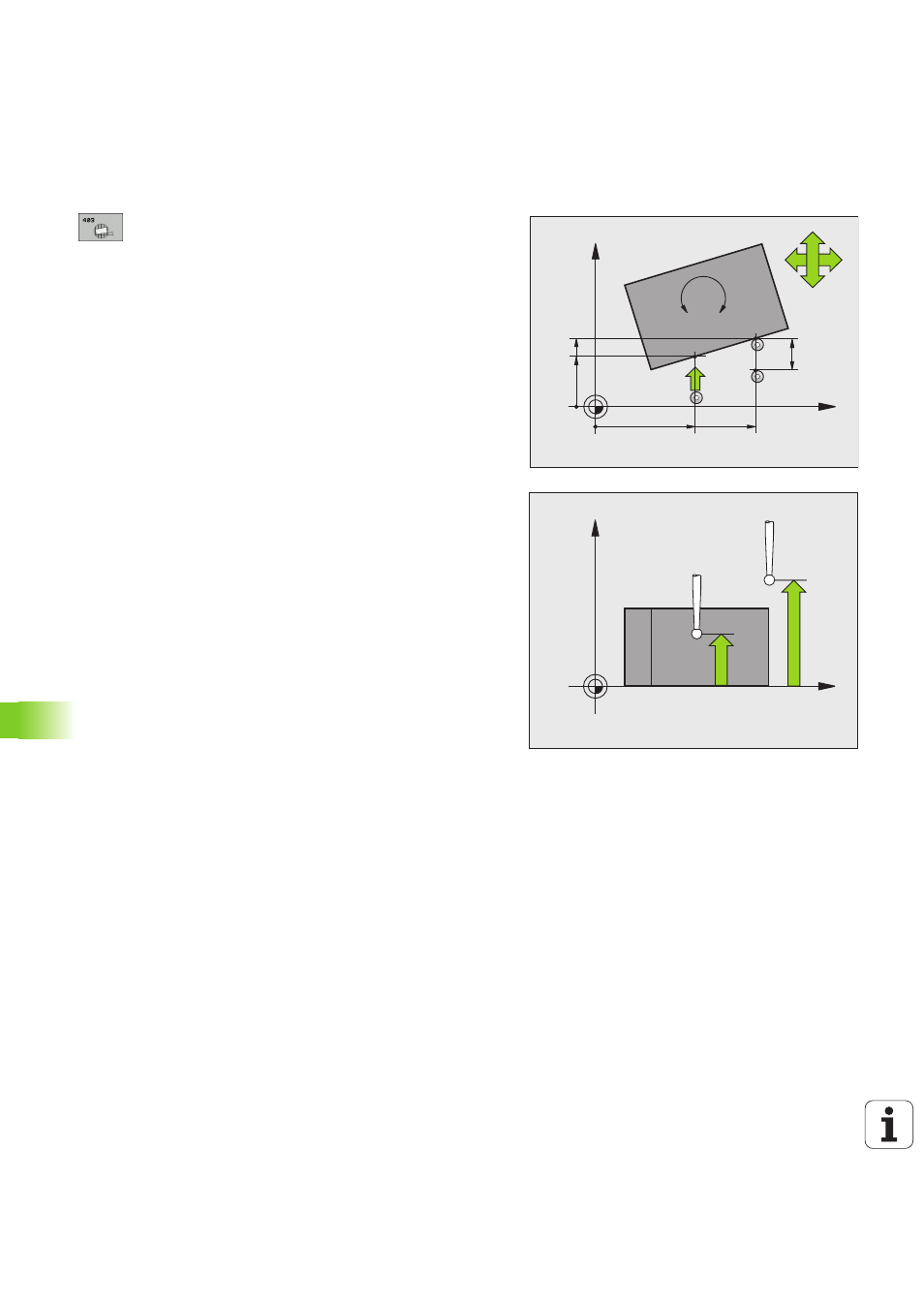

Параметры цикла

U

1-я измерительная точка по 1-ой оси Q263

(абсолютная): координата первой точки

измерения по главной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

U

1-я измерительная точка по 2-ой оси Q264

(абсолютная): координата первой точки

измерения по вспомогательной оси плоскости

обработки. Диапазон вода от -99999,9999 до

99999,9999

U

2-я измерительная точка по 1-ой оси Q265

(абсолютная): координата второй точки

измерения по главной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

U

2-я измерительная точка по 2-ой оси Q266

(абсолютная): координата второй точки

измерения по вспомогательной оси плоскости

обработки. Диапазон вода от -99999,9999 до

99999,9999

U

Ось измерения Q272: ось, по которой должно

производиться измерение:

1: главная ось = ось измерения,

2: вспомогательная ось = ось измерения,

3: ось измерительного щупа = ось измерения.

U

Направление перемещения 1 Q267: направление, в

котором измерительный щуп должен

перемещаться к обрабатываемой детали:

-1: отрицательное направление перемещения,

+1: положительное направление перемещения.

U

Высота измерения по оси щупа Q261

(абсолютная): координата центра сферы (=точки

контакт) по оси измерительного щупа, на которой

должно производиться измерение. Диапазон

ввода от -99999,9999 до 99999,9999

U

Безопасный интервал Q320 (в приращениях):

дополнительное расстояние между точкой

измерения и сферическим наконечником щупа.

Q320 прибавляется к MP6140. Диапазон ввода от

0 до 99999,9999 или через PREDEF

X

Y

Q266
Q264

Q263

Q272=1

Q265

Q272=2

+

–

–

+

Q267

MP6140

+

Q320

A

B

C

X

Z

Q261

Q260
