372
Циклы измерительного щупа: автоматическое определение базовых точек
15.10
БА
З
О
В
А
Я
ТО
Ч
К
А
ЦЕНТР
ОК
Р
У
ЖНОС
ТИ
ОТВЕР
С
Т
И
Й
(
цик
л
416,
DIN/ISO: G416)
Учитывайте при программировании!
Параметры цикла
U

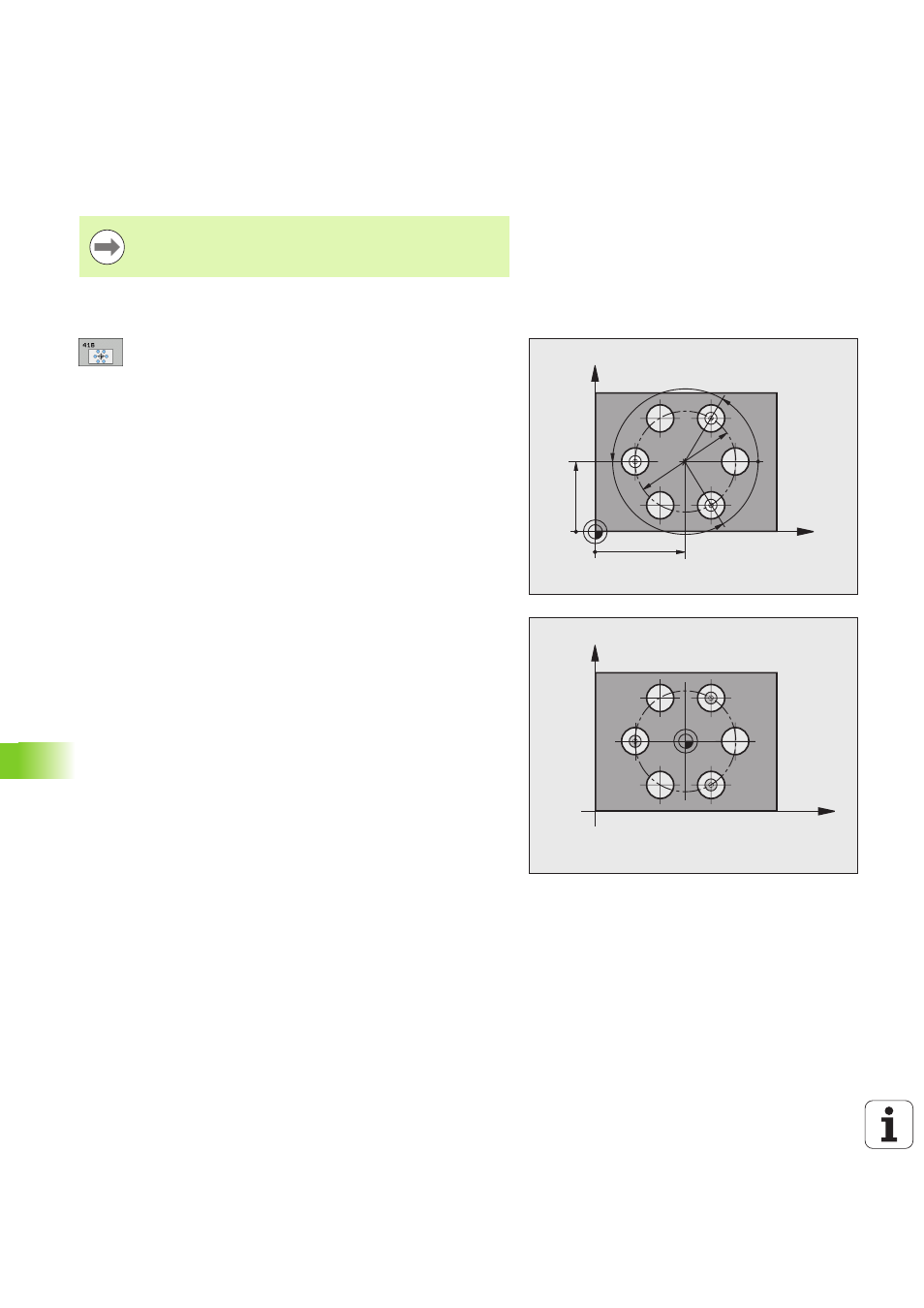

Центр по 1-ой оси Q273 (абсолютно): центр
окружности отверстий (заданное значение) по
главной оси плоскости обработки. Диапазо ввода
от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q274 (абсолютно): центр
окружности отверстий (заданное значение) по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Заданный диаметр Q262: введите
приблизительный диаметр окружности отверстий.
Чем меньше диаметр отверстия, тем точнее
нужно казывать заданный диаметр. Диапазон
ввода от -0 до 99999,9999
U
Угол 1-го отверстия Q291 (абсолютно): угол в
полярных координатах центра первого
отверстия в плоскости обработки. Диапазон
ввода от -360,0000 до 360,0000
U
Угол 2-го отверстия Q292 (абсолютно): угол в
полярных координатах центра второго
отверстия в плоскости обработки. Диапазон
ввода от -360,0000 до 360,0000
U
Угол 3-го отверстия Q293 (абсолютно): угол в
полярных координатах центра третьего
отверстия в плоскости обработки. Диапазон
ввода от -360,0000 до 360,0000
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы
(=точки контакта) по оси измерительного щупа,
на которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
