Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming
Страница 112
112
Циклы обработки: нарезание резьбы / резьбофрезерование
4.4
НАРЕЗ
АНИЕ
РЕЗЬБЫ
МЕТЧИКОМ
С
ЛОМКОЙ
СТ
Р
У
Ж
К
И
(
цик
л
209,
DIN/ISO: G209)

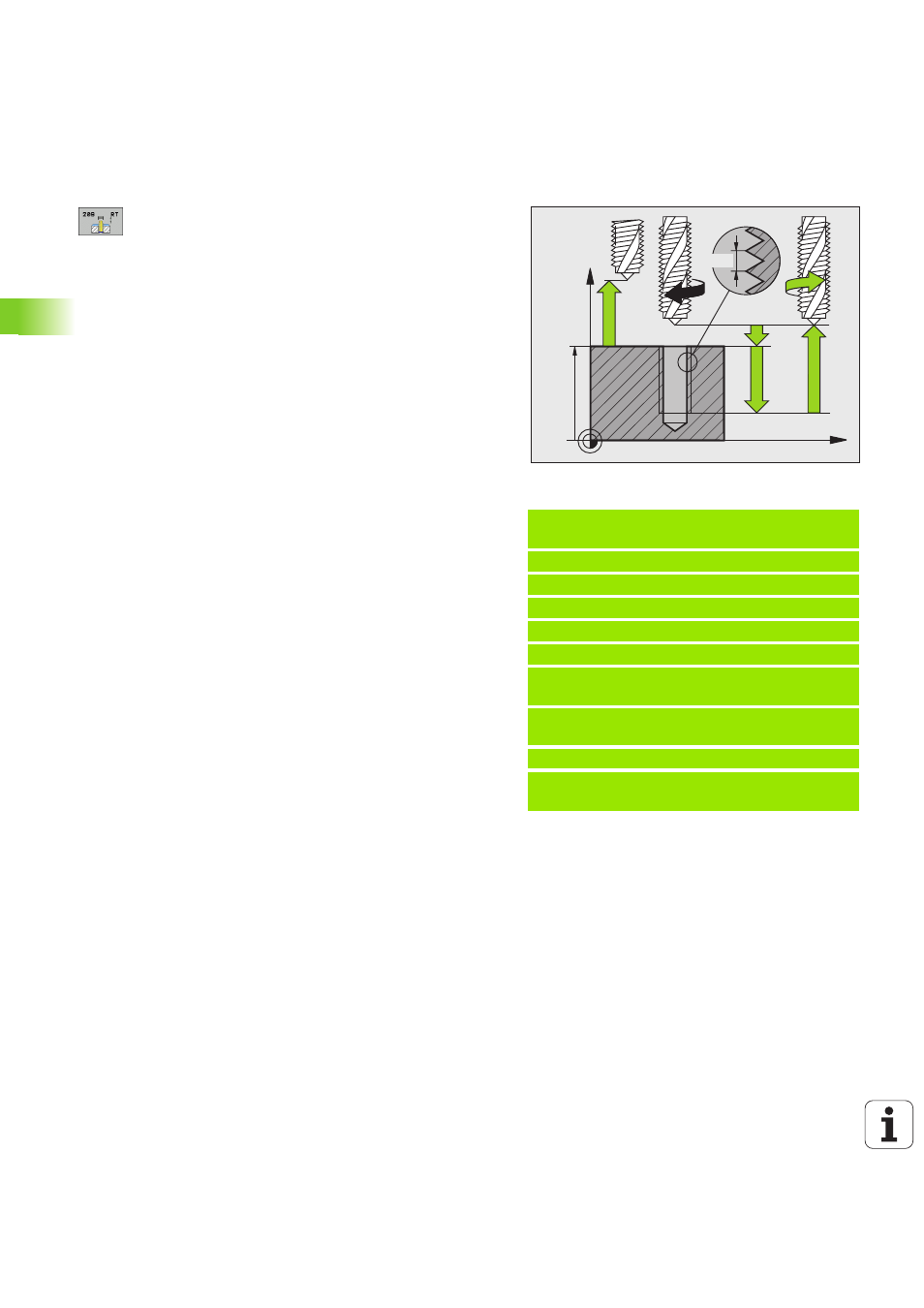

Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах): рассто-
яние от вершины инструмента (позиции старта) до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U
Глубина сверления Q201 (в инкрементах): расстоя-
ние от поверхности заготовки до конца резьбы. Диа-
пазон ввода от -99999,9999 до 99999,9999
U
Шаг резьбы Q239
Шаг резьбы. Правое или левое направление резьбы
определяется знаками +/-:
+= правая резьба
– = левая резьба
Диапазон ввода -99,9999 до 99,9999
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон ввода
-от 99999,9999 до 99999,9999
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой столкновение
инструмента и заготовки (зажимного писпособления)
невозможно. Диапазон ввода от 0 до 99999,9999 или
через PREDEF
U
Глубина сверления до ломки стружки Q257 (в инкре-
ментах): подача на глубину, после которой ЧПУ
выполняет ломку стружки. Диапазон ввода от 0 до
99999,9999
U
Обратный ход при ломке стружки Q256: система
ЧПУ умножает уклон Q239 на введенное значение и
перемещает инструмент при ломке стружки назад на
рассчитанное значение. Если вводится значение
Q256 = 0, ЧПУ полностью выходит из высверленного
отверстия для того, чтобы можно было удалить
стружку (на безопасное расстояние). Диапазон ввода
от 0,1000 до 99999,9999
U
Угол для ориентации шпинделя Q336 (абсолютный):
угол, на который система ЧПУ позиционирует инстру-
мент перед процессом нарезания внешней резьбы.
Таким образом, можно при необходимости выпол-
нить дополнительное резьбонарезание. Диапазон
ввода от -360,0000 bis 360,0000
U
Коэффициент изменения скорости вращения во
время обратного хода Q403: коэффициент, на кото-
рый система ЧПУ увеличивает скорость вращения
шпинделя и при этом подачу при выходе из отверс-
тия. Диапазон ввода от 0,0001 до 10, увеличение воз-
можно до максимальной скорости вращения актив-
ной ступени передачи
Выход из материала при прерывании программы
Если в процессе нарезания внешней резьбы нажать внешнюю клави-
шу Стоп, система ЧПУ отобразит клавишу Softkey ВЫХОД ИЗ МАТЕ-
РИАЛА ВРУЧНУЮ. Если нажать ВЫХОД ИЗ МАТЕРИАЛА ВРУЧНУЮ,
можно вывести инструмент из материала, управляя им. Для этого сле-
дует нажать клавишу положительного напрвления активной оси шпин-
деля.
Példa: NC-кадры
26 CYCL DEF 209 НАР.РЕЗЬБЫ МЕТЧ. С
ЛОМ.СТР.
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q257=5
;ГЛУБИНА СВЕРЛ. ЛОМКА
СТРУЖКИ
Q256=+25 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ
СТРУЖКИ
Q336=50 ;УГОЛ ШПИНДЕЛЯ
Q403=1.5 ;КОЭФФ. СКОРОСТИ
ВРАЩЕНИЯ
Z
X
Q203
Q204
Q200
Q201
Q239
