Циклы измерительных щупов: автоматическое измерение кинематики
18.4
ИЗМЕРЕНИЕ
КИНЕМА
ТИКИ
(
цик
л
451, DIN/ISO: G451,
опция
)
18.4 ИЗМЕРЕНИЕ КИНЕМАТИКИ
(цикл 451, DIN/ISO: G451,
опция)
Ход цикла

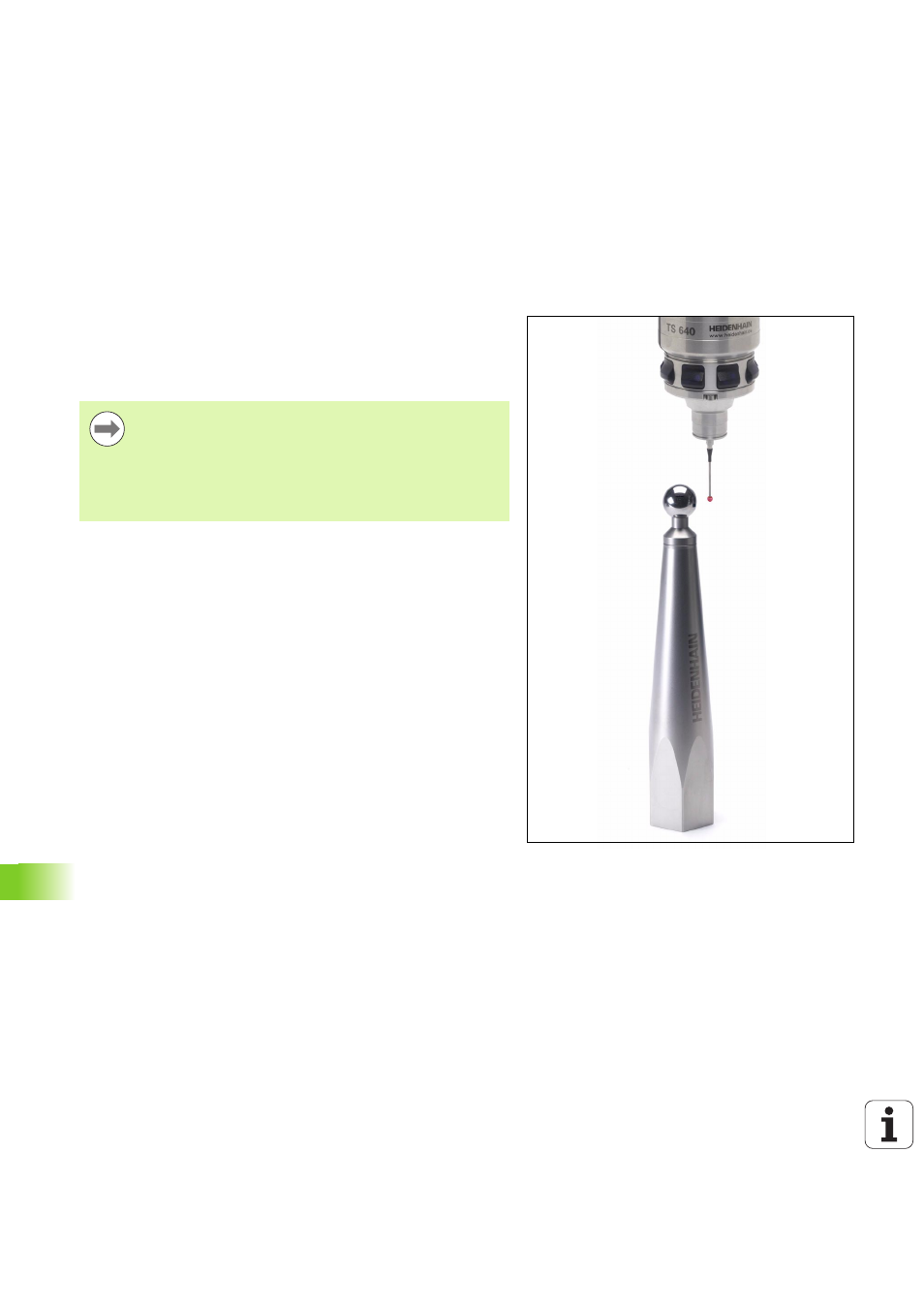

С помощью цикла 451 измерительного щупа можно проверить и
при необходимости оптимизировать кинематику станка. При этом
с помощью 3D-измерительного щупа TS производится измерение
калибровочного шара HEIDENHAIN, который зкреплен на столе
станка.
ЧПУ определяет статическую точность наклона. При этом ПО
минимизирует пространственные ошибки, возникающе при
повороте, и в конце операции измерения автоматически
сохраняет геометрию станка в соответствующих постоянных
станка в описании кинематики.
1 Закрепите калибровочный шар, учитывайте возможность
столкновений
2 В ручном режиме установите базовую точку в центр шара или,
если задано Q431=1 или Q431=3: вручную позиционируйте
измерительный щуп по оси щупа над калибровочным шаром и
в плоскости обработки по ентру шара
3 Выберите режим отработки программы и запустите программу
калибровки
4 ЧПУ по очереди автоматически измеряет все оси вращения с
заданной точностью
HEIDENHAIN рекомендует использовать
калибровочный шар HEIDENHAIN KKH 250 (номер
для заказа 655 475-01) или KKH 100 (номер для
заказа 655 475-02) , которые имеют особо высокую
жесткость и специально сконструированы для
калибровки станков. Если Вы заинтересованы,
свяжитесь с HEIDENHAIN.
