80 Циклы обработки: сверление
3.5
Р
АСТО
Ч
К
А
(
цик
л
202, DIN/ISO: G202)
U Направление выхода из материала (0/1/2/3/4) Q214:
определяет направление, в котором ЧПУ выводит
инструмент из материала со дна высверленного
отверстия (после угловой ориентации шпинделя)
U Угол ориентации шпинделя Q336 (абсолютный):
угол, на который система ЧПУ позиционирует
инструмент перед выходом из материала.
Диапазо ввода от -360,000 до 360,000

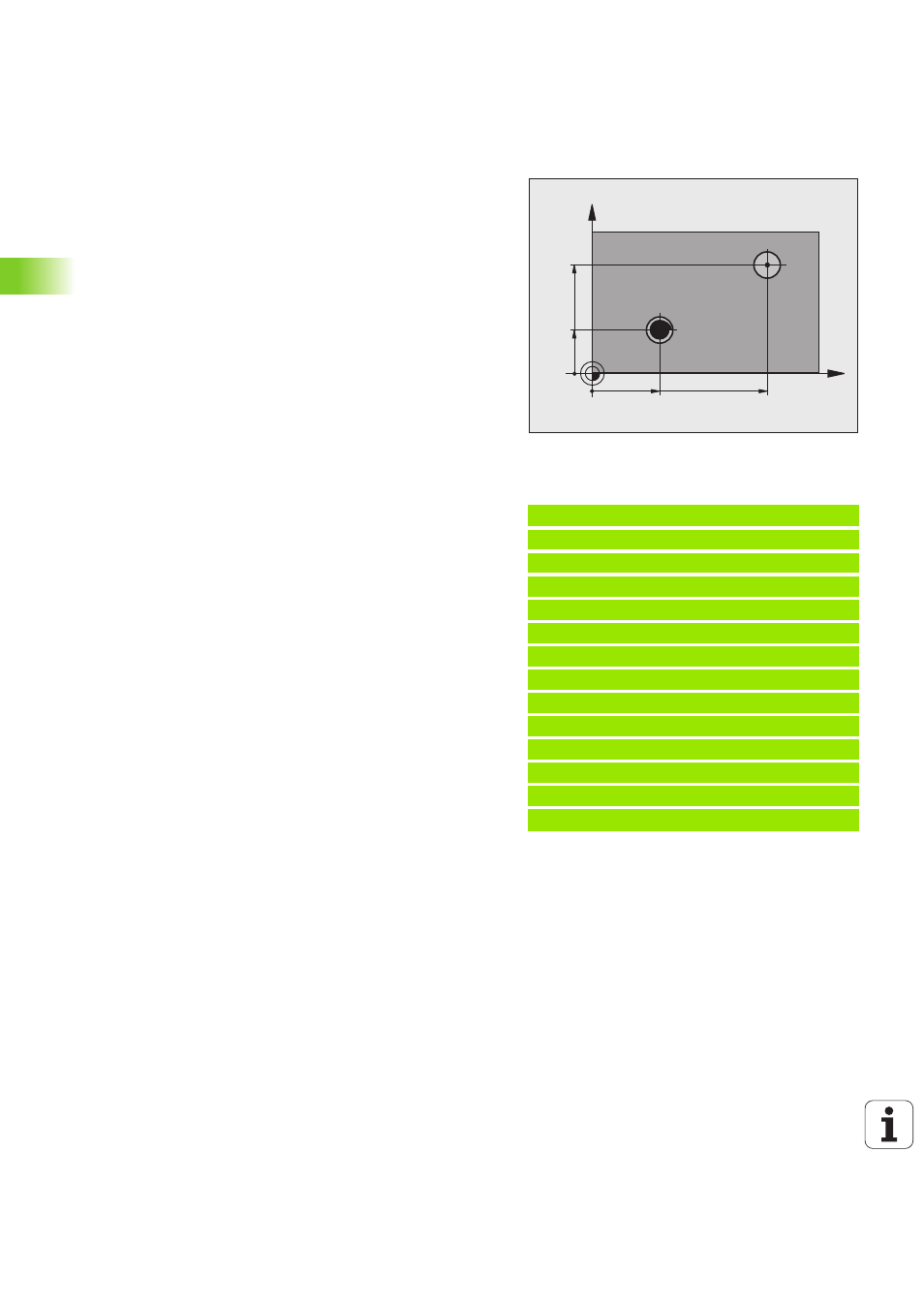

Példa:
10 L Z+100 R0 FMAX
11 CYCL DEF 202 РАСТОЧКА
Q200=2 ;БЕЗОП. РАССТОЯНИЕ
Q201=-15 ;ГЛУБИНА
Q206=100 ;ПОДАЧА ВРЕЗАНИЯ
Q211=0.5 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q208=250 ;ПОДАЧА ОБР. ХОДА
Q203=+20 ;КООРД. ПОВЕРХНОСТИ
Q204=100 ;2. БЕЗОП. РАССТОЯНИЕ
Q214=1 ;НАПРАВЛЕНИЕ ВЫХОДА
Q336=0 ;УГОЛ ШПИНДЕЛЯ
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
30
X
Y
20
80
50
0 Не выводить инструмент из материала
1 Вывести инструмент из материала в минус-
направлении главной оси
2 Вывести инструмент из материала в минус-
направлении вспомогательной оси
3 Вывести инструмент из материала в плюс-
направлении главной оси
4 Вывести инструмент из материала в плюс-
направлении вспомогательной оси
