278
Циклы: преобразования координат
11
.6
ВР
АЩЕНИЕ
(
цик
л
10, DIN/ISO: G73)
11.6 ВРАЩЕНИЕ (цикл 10,
DIN/ISO: G73)

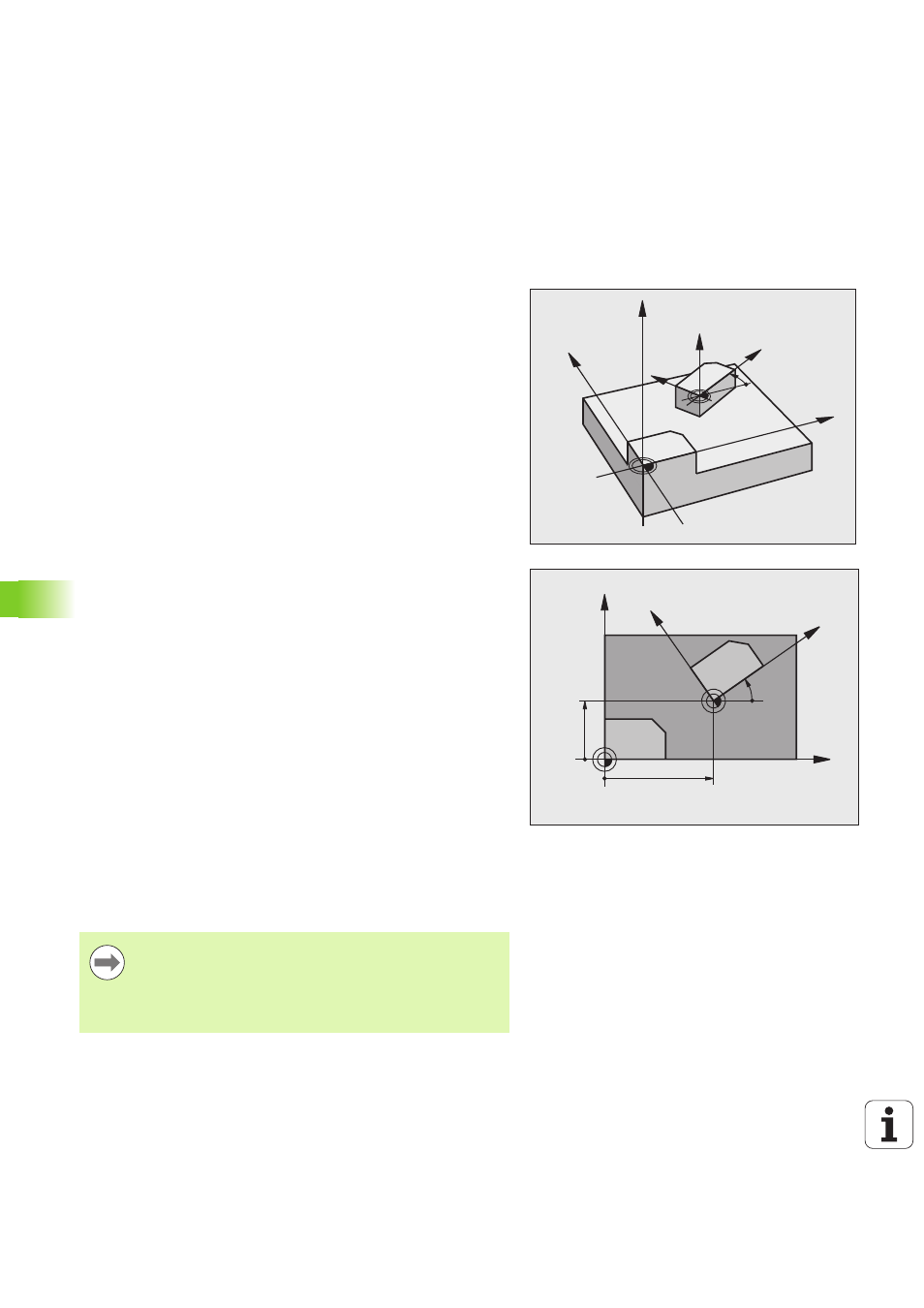

Действие
В пределах программы ЧПУ может вращать систему координат в
плоскости обработки вокруг активной нулевой точки.
ВРАЩЕНИЕ действует с момента его определения в программе.
Он действует также в режиме работы «Позиционироание с
ручным вводом». ЧПУ показывает активный угол вращения при
дополнительной индикации состояния.
Базовая ось для угла вращения:
Плоскость X/Y Ось X
Плоскость Y/Z Ось Y
Плоскость Z/X Ось Z
Сброс
Заново запрограммировать цикл ВРАЩЕНИЕ с углом поворота 0°.
Обращайте внимание при
программировании!
Z
Z
X
X
Y
Y
X
Y
60
40
35°
X
Y
ЧПУ отменяет активную коррекцию по радиусу путем
определения цикла 10. При необходимости следует
повторно апрограммировать коррекцию по радиусу.
После определения цикла 10 переместите обе оси
плоскости обработки для активизации вращения.
