HEIDENHAIN iTNC 530 315
14.1
Основные
по
л
о
ж
е
ния
Общие особенности циклов измерительных
щупов при определении наклонного
положения детали

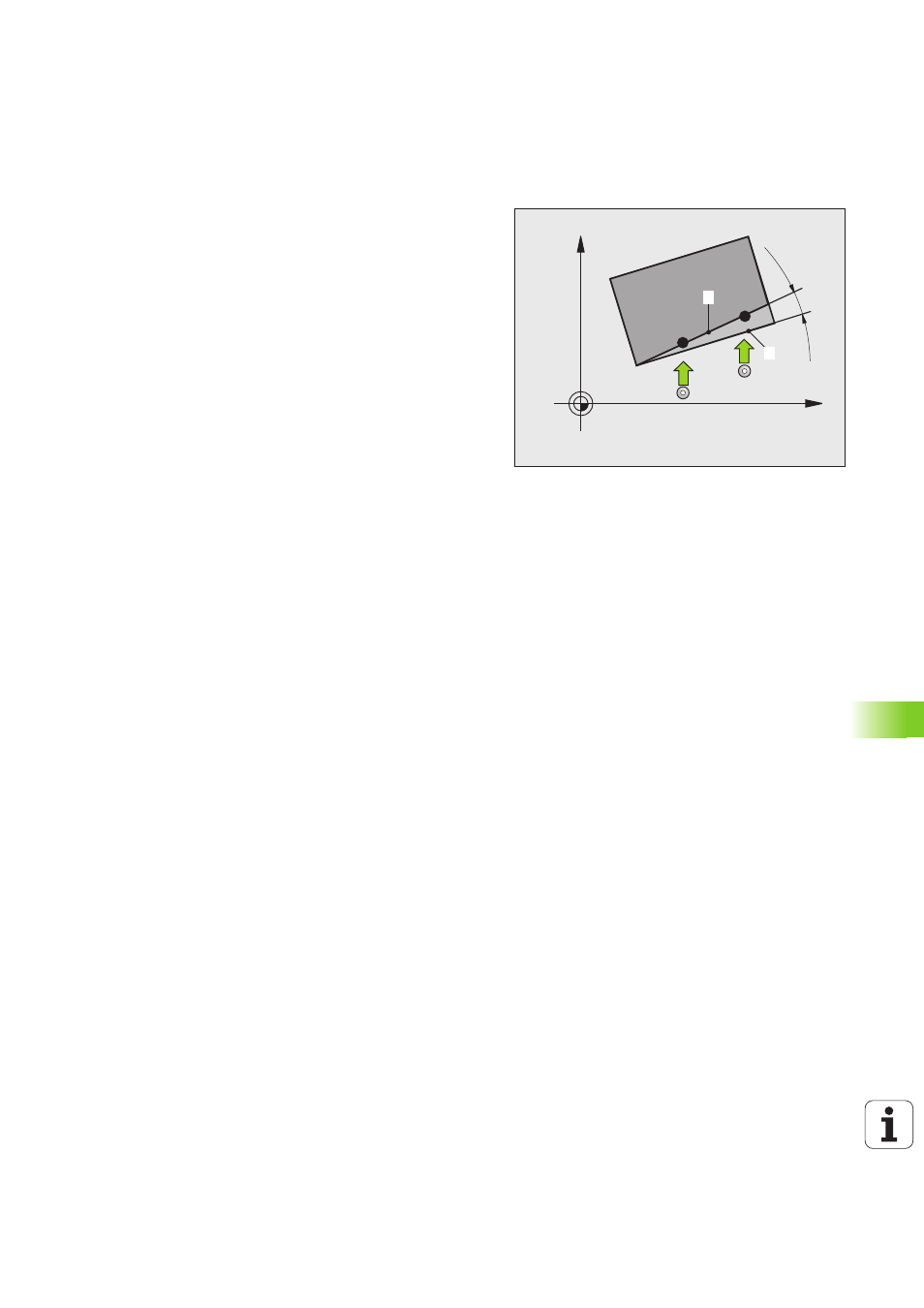

В циклах 400, 401 и 402 Вы можете через параметр Q307
Предварительная настройка базового поворота задать, должен ли
результат измерения корректироваться на известный угол α (см.
рисунок справа). Благодаря этому Вы можете измерить базовый
поворот на любой прямой 1 обрабатываемой детали и затем
установить связь с направлением 0° 2 .
X
Y
Þ 1
2
