Страница 282: Действие обращайте внимание при программировании
282
Циклы: преобразования координат
11
.8
ОСЕВ
ОЙ
КО
Э
Ф
ФИЦИЕНТ
МА
СШТ
А
БИ
Р
О
В
А
Н
И
Я
(
цик
л
26)

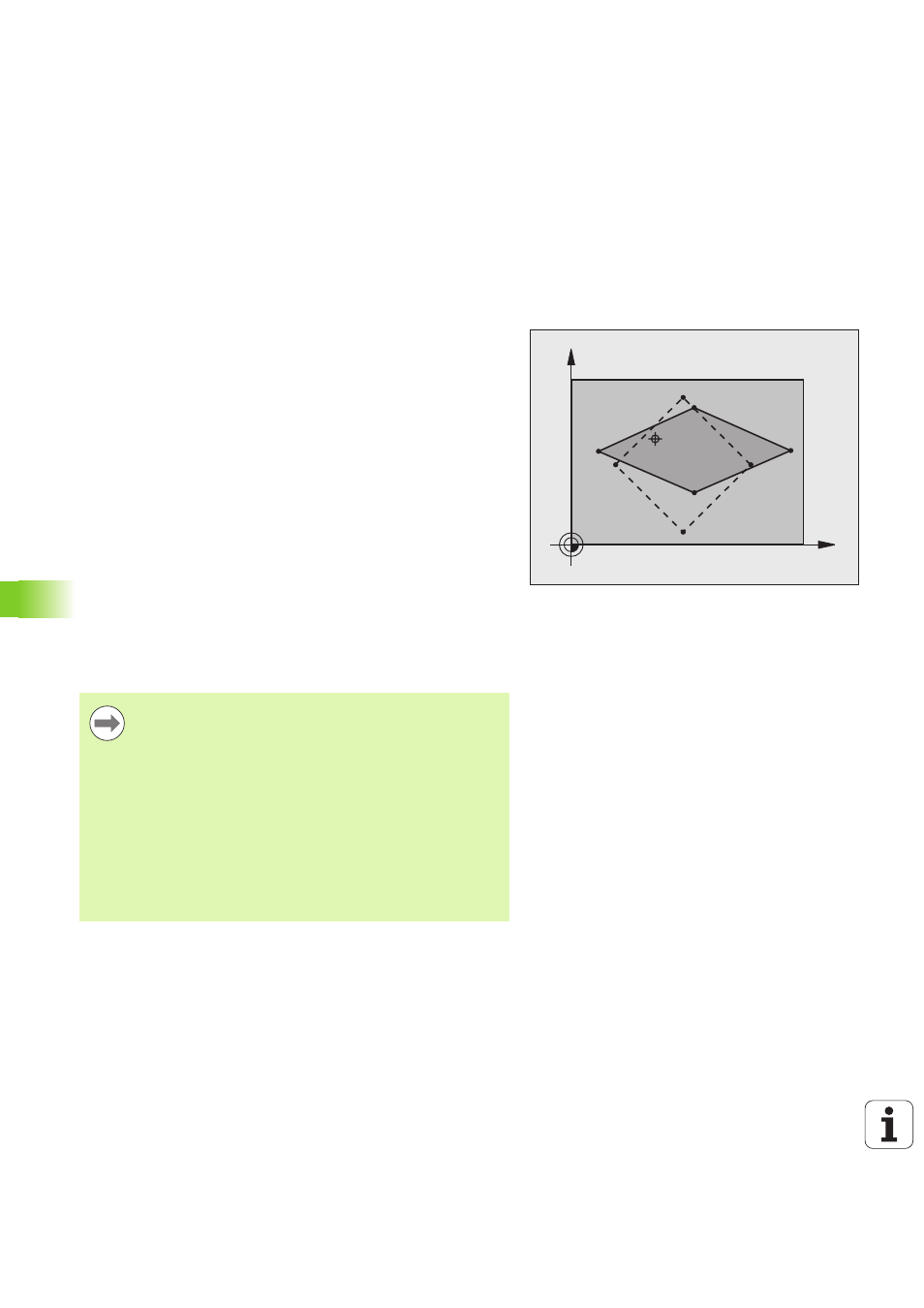

11.8 ОСЕВОЙ КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ
(цикл 26)
Действие
С помощью цикла 26 можно учесть осевые коэффиценты усадки
или припуска.
КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с момента его
определения в программе. Он действует также в режиме рботы
«Позиционирование с ручным вводом». ЧПУ показывает
активный коэффициент масштабирования в дополнитльной
индикации состояния.
Сброс
Заново запрограммируйте цикл КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ с коэффициентом 1 для соответствующей
оси.
Обращайте внимание при
программировании!
X
Y
CC
Оси координат с положениями для круговых
траекторий запрещается растягивать или сжимать с
помощью различых коэффициентов.
Для каждой оси координат можно ввести собственный
осевой коэффициент масштабирования.
Дополнительно можно запрограммировать
координаты центра для всех коэффициентов
масштабирования.
Контур растягивается от центра или сжимается к нему,
то есть, не обязательно от или к текущей нулевой
точке, как в цикле 11 КОЭФФИЦИЕНТ
МАСШТАБИРОВАНИЯ.
