Циклы измерительных щупов: автоматический контроль детали
16.4
ИЗМЕРЕНИЕ
УГ
ЛА
(
цик
л
420, DIN/ISO: G420)
U
Направление перемещения 1 Q267: направление, в
котором измерительный щуп должен подаваться к
детали:
-1: отрицательное направление перемещения,
+1: положительное направление перемещения.
U

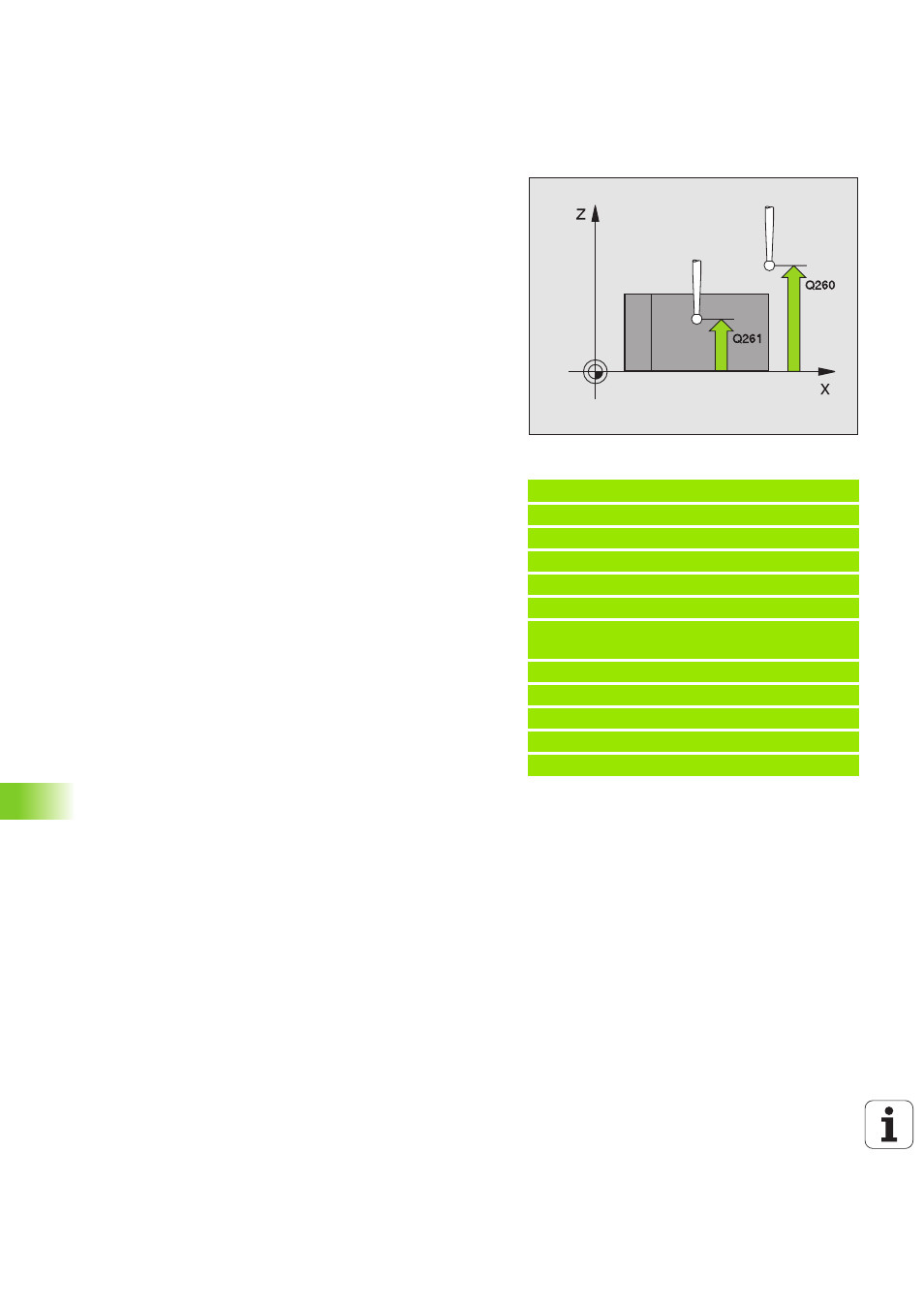

Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
U
Переход на безопасную высоту Q301:
устанавливается, как измерительный щуп должен
перемещаться между точками измерения:
0: перемещение на высоту замера между точками
измерения ,
1: перемещение на безопасную высоту между
точками измерения.
или через PREDEF
U
Протокол измерения Q281: установите, должно ли
ЧПУ составлять протокол измерения:
0: не составлять протокол измерения .
1: составить протокол измерения: ЧПУ по
умолчанию сохраняет файл протокола
TCHPR420.TXT в директории, в которой хранится
программа измерений
2: прерывание работы программы и вывод
протокола измерения на дисплей ЧПУ.
Продолжение программы с помощью NC-Старт
Példa: NC-кадры
5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА
Q263=+10 ;1-Я ТОЧКА 1-ОЙ ОСИ
Q264=+10 ;1-Я ТОЧКА 2-ОЙ ОСИ
Q265=+15 ;2-Я ТОЧКА 1-ОЙ ОСИ
Q266=+95 ;2-Я ТОЧКА 2-ОЙ ОСИ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНЫЙ ИНТЕРВАЛ
Q260=+10 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=1
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
