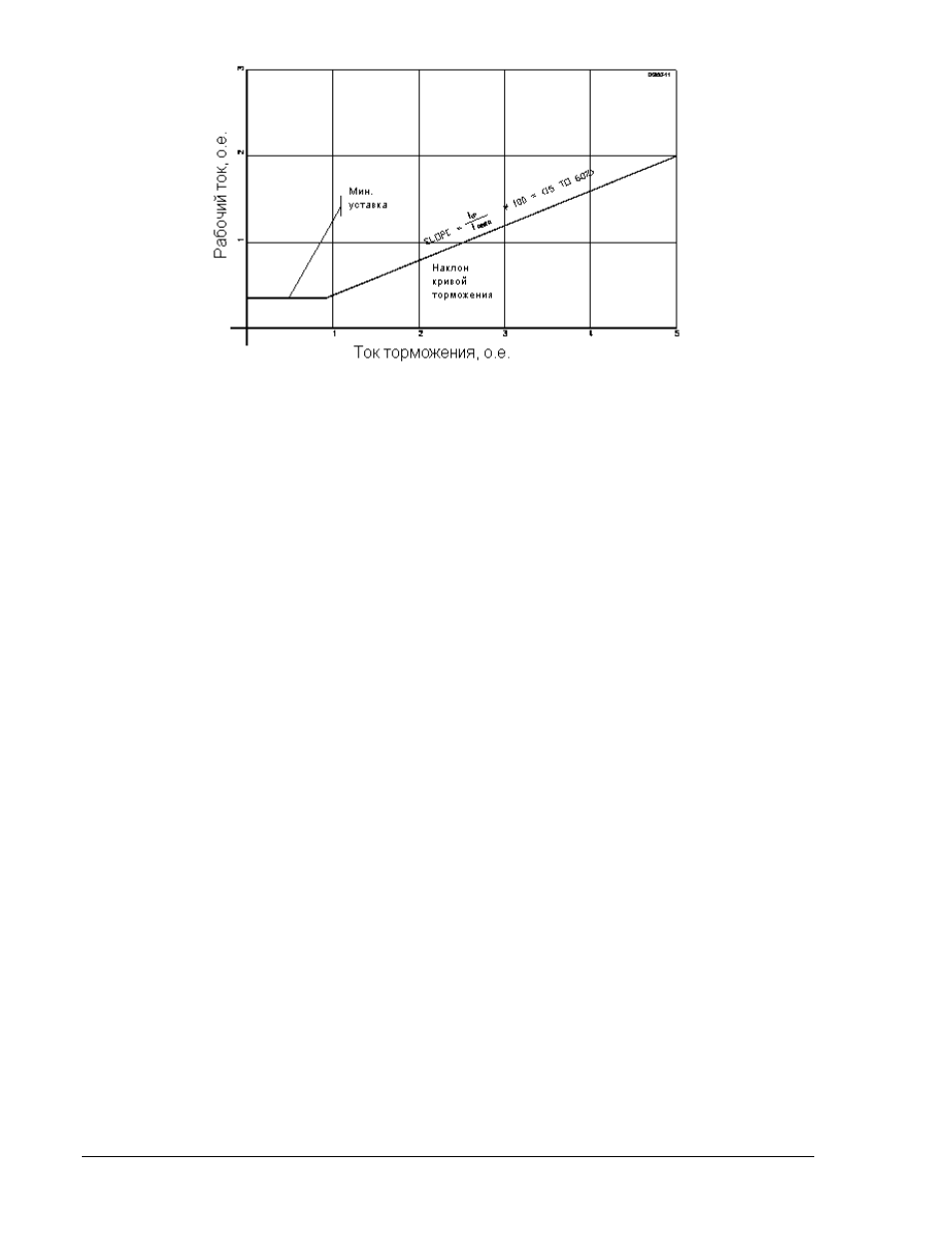

Рисунок 4-10.Процентная характеристика торможения
Если для элемента торможения включена функция блинкера, то при сигнале на выходе 87RT
равном 1 и состоянии логического выражения записи условий отключения равном 1 блинкер будет
установлен Более подробная информация приведена в разделе 6 Функции отчетов и
сигнализации.
Функция дифференциальной защиты включает в себя контроль переходного процесса для
определения насыщения ТТ при коротком замыкании. Производиться контроль за изменением
тока торможения в сравнении с рабочим током. При коротком замыкании в пределах защищаемой
зоны рабочий ток и ток торможения скачкообразно увеличиться одновременно. При коротком
замыкании вне пределов защищаемой зоны рабочий ток протекать не будет. При насыщении ТТ
при коротком замыкании рабочий ток увеличится спустя какое-то время после увеличения тока
торможения. В данном случае для повышения надежности будут использоваться двухтактные
реле на выходе дифференциальной защиты.
Функция второй и пятой гармоники проверяет отношение второй и пятой гармоник рабочего тока к
основной гармонике рабочего тока. Реле BE1-CDS240 работает с отношением гармонических
составляющих тока к основной гармонике в отличие от традиционного элемента торможения по
гармоникам, работающего с отношением гармонических составляющих тока к полному рабочему
току. Поэтому реле обеспечивает большую надежность при бросках тока и перенасыщении ТТ.
Когда данные два компаратора выше порога срабатывания, элемент процентно-ограниченной
защиты заблокирован выходом 87RT. Если взводятся компараторы запрета второй и пятой
гармоник для любой фазы, устанавливаются логические выходы 2NDHAR и 5THHAR.
В любом случае, вторая гармоника броска тока может быть показана только в одной или двух
фазах, что приведет к тому, что одна или две фазы не окажутся под запретом. Реле BE1-CDS240
распределяет значение второй гармоники по всем трем фазам. В данном случае значение второй
гармоники рабочего тока получается путем суммирования из трех фаз. Полученное значение
используется компаратором второй гармоники для каждой фазы вместо одной. Это дает
преимущество над другими методами перекрестной блокировки, т.к. каждый элемент фазы
работает независимо от сравнения рабочего тока и тока гармоник, протекающего в данной фазе.
Таким образом, повышается надежность без ущерба для независимой работы.
Элемент дифференциальной отсечки обеспечивает быстрое отключение при коротких замыканиях
в защищаемой зоне. Данный компаратор имеет только параметр минимальной уставки. Если
рабочий ток выше порогового значения в любой фазе, логический выход 87UT посылает сигнал
взведенности. Функция контроля переходного процесса повышает надежность, дублируя порог
взведенности при насыщении ТТ. Минимальное значение для порога взведенности без
торможения должно быть равно максимальному броску тока.
Если для элемента без торможения включена функция блинкера, то при сигнале на выходе 87UT
равном 1 и состоянии логического выражения записи условий отключения равном 1 блинкер будет
установлен. Более подробная информация приведена в разделе 6 Функции отчетов и
сигнализации.
В программируемой функции сигнализации имеется переменная сигнализации, которая может
быть использована для определения состояния тревоги, когда процентно-ограниченная
