Закладка Преобразования
При выборе закладки Преобразования (Conversions) (рисунок 14-13) появляется экран, который
позволяет ввести значения в относительных единицах. Перевод в относительные значения
позволяет вводить параметры в единицах относительно базовой величины. При вводе параметров
можно выбрать единицы измерения: первичный ток, вторичный ток, относительные единицы или
проценты. Если используются проценты или относительные единицы, то необходимо в экране
преобразований ввести базовые трехфазные величины. При использовании вторичных и
первичных токов в качестве единиц измерения параметров вводить базовые величины не
требуется

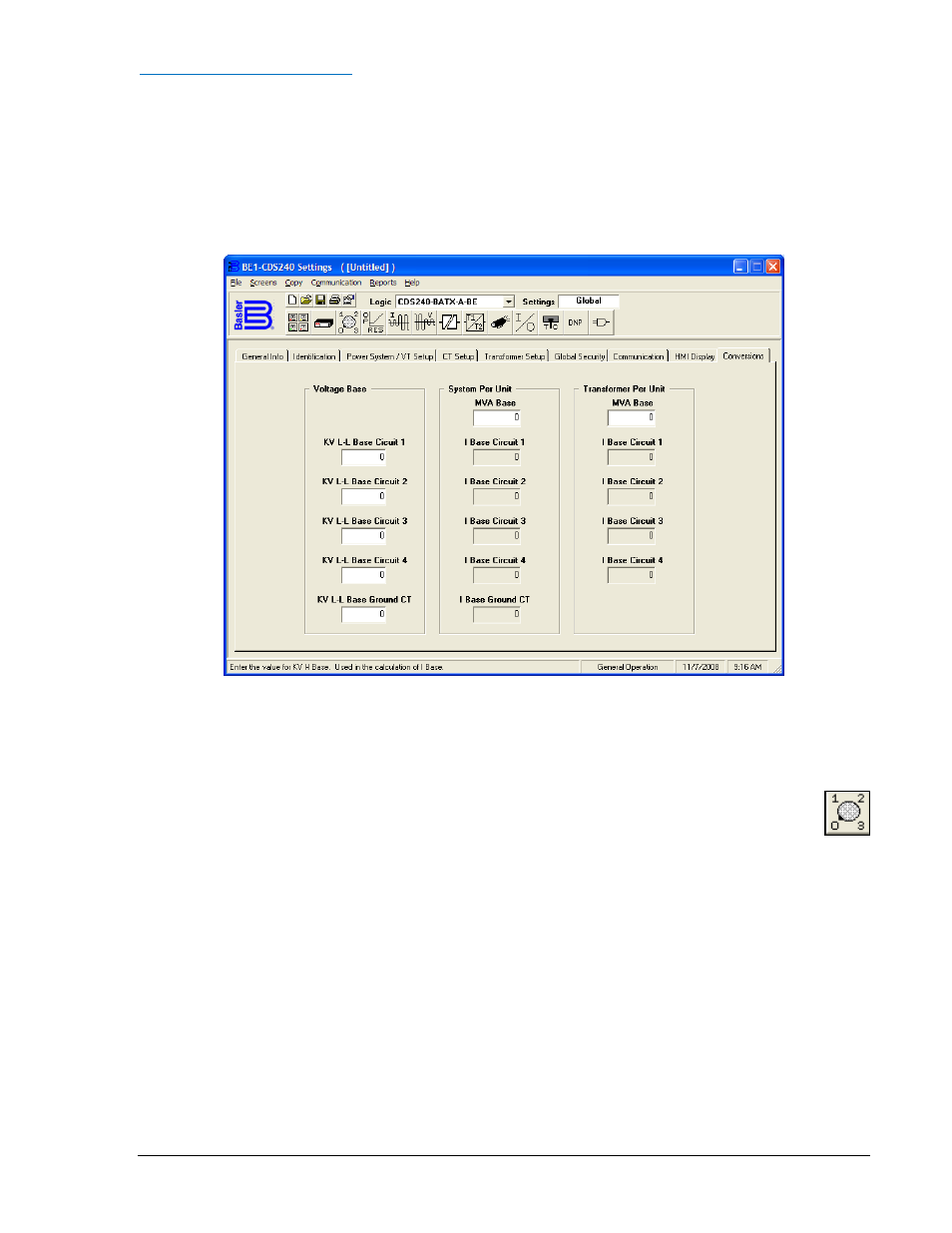

Рисунок 14-13. Экран Общие настройки, Преобразование
Выбор групп настроек
Для выбора экрана необходимо выбрать соответствующий пункт в выпадающем меню
Экраны (Screens) или щелкнуть мышью на кнопке, представленной справа. Этот экран
(рисунок 14-14) не имеет вкладок.
Экран позволяет запрограммировать реле на автоматический выбор одной из групп настроек в
соответствии с системными условиями. При нормальной работе рабочая группа настроек 0.
Дополнительная группа позволяет адаптировать рабочие параметры реле для заранее
предусмотренного случая. Такая функция позволяет повысить надежность работы защиты в
условиях перегрузок. На рисунке 14-14 показан список элементов (Monitor Setting), которые могут
определять выбор группы настроек. Параметр Порог переключения (Switch Threshold)
устанавливает уровень уставки управляющего элемента, при котором происходит переключение
групп настроек. Параметр Выдержка переключения (Switch Time) определяет выдержку времени
на переключение при достижении порога переключения. Параметры обратного переключения
задаются величинами Return Threshold и Return Time соответственно.
Переключение групп настроек может происходить не только под управлением контролируемого
элемента. Активная группа настроек также может переключаться в любой момент времени под
действием определенного логического выражения, более подробная информация приведена в
разделе 4 Функции защиты и управления. Активная группа настроек имеет свою логическую
переменную SGC. Переменная устанавливается при изменении активной группы настроек с
выдержкой времени, определяемой параметром SGCON.
