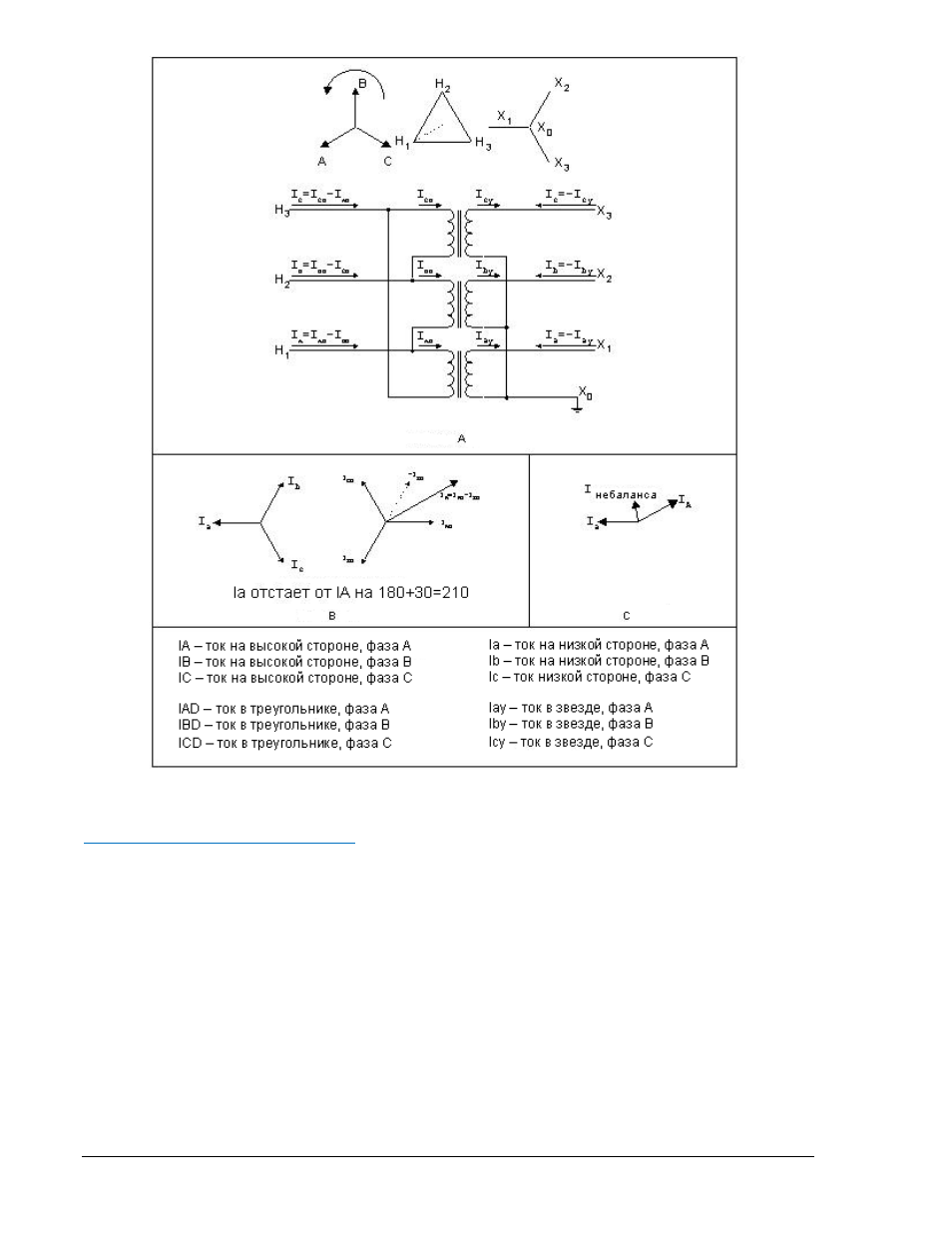

Рисунок 1-4.Токи в трансформаторе, обмотки которого соединены по схеме
треугольник/звезда
Решение в системе BE1-CDС240
Входящие токи должны представлять собой точно такую же сумму токов, что и в
дифференциальной защите трансформатора. Обычно, это достигается ТТ со специальным
соединением обмоток (см. рисунок 1-5). ТТ на стороне звезды может быть соединен в треугольник,
так чтобы ток дифференциальной защиты был равен сумме токов IA и Ia-Ib. В результате токи,
протекающие в дифференциальном реле, будут отставать друг от друга по фазе на 180 градусов.
Их сумма всегда будет равна 0 (при отрегулированном числе ампер-витков) при нормальных
условиях работы.
1-12
BE1-CDS
240 Общая информация
