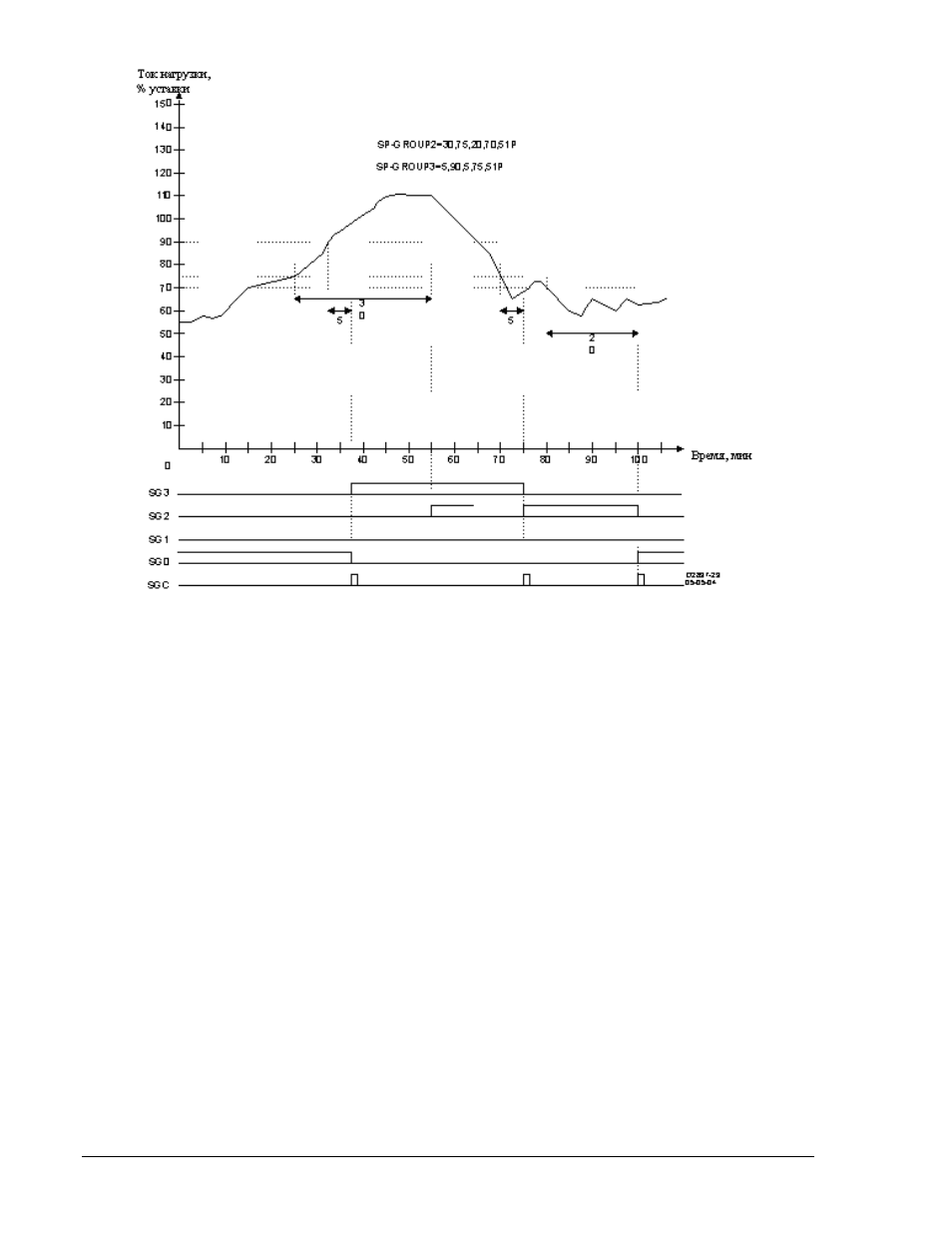

Рисунок 4-6. Автоматическое изменение, основанное на токе нагрузки
Данная функция может быть использована для автоматического изменения групп настроек при
уставке холодной загрузки. Если порог переключения равен 0% для группы настроек, то будет
активизирована данная группа настроек после выдержки времени и токе, равном нулю, указывая
на разомкнутость выключателя или выход из строя источника тока. Пороговое значение для этого
равно 10% номинального параметра токового входа реле.
На рисунке 4-7 показан пример изменения группы настроек при уставке холодной загрузки.
Заметьте, что вход АUTOMAT должен быть в логическом состоянии 1, для того чтобы произошла
автоматическая замена. При разомкнутом выключателе, ток нагрузки снизиться до нуля в течение
15 минут. После 10 минут активизируется группа настроек 1, сигнал на выходе меняется на
логическую 1. При замкнутом выключателе при времени равном 40 мин ток нагрузки повышается
до 90% уставки. Когда ток нагрузки снижается до 50 % уставки, таймер возврата группы настроек 1
начинает отсчет времени. Спустя 10 мин, сигнал на выходе меняется на логический 0 и
активизируется группа настроек 0.
