Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)

находится падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки для

любой ранее запрограммированной логической схеме. Перед тем как менять настройки в

разработанной логической схеме, необходимо ее создать и выбрать в падающем меню Логика.

Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic.
В таблице 4-33 приведены рабочие параметры логических таймеров.

Таблица 4-33. Рабочие параметры логических таймеров

Параметр

Диапазон

Шаг

Единица измерения

Значение

по

умолчанию

Время T1,

T2

0 - 999

1

мс

0

0.1 - 9999.

0.1 (0.1 - 9.9)

с

1.0 (10 – 9999)

0 - 499,950

период

Выдержка времени менее 10 периодов может быть введена с точностью 0.1 периода с передней

панели ЧМИ. При вводе посредством ASCII команды точность ввода составит 0.01 периода.

Время, введенное в периодах, переводиться в секунды или миллисекунды. Точность шага после

преобразования будет такой как точность шага в переводимых единицах.

Получение состояния логических таймеров

Состояние каждой логической переменной может быть получено посредством ASCII-команды RG-
STAT

или RL. Также состояние каждой логической переменной может быть получено через экран

Измерение (Metering) BESTCOMS. Для более подробной информации необходимо обратиться в

раздел 6 Функции Отчетов и Сигнализации.

Защита от потери цепей измерения 60fl

Элемент защиты от потери цепей измерения 60FL

ВЕ1- CDS240 имеет один элемент защиты от потери измерений 60FL, который может

использоваться для обнаружения срабатывания предохранителя в цепи измерения или потери

измерительного напряжения. Элемент показан на рисунке 4-61. Логическая схема элемента

показана на рисунке 4-62. Параметры перечислены в таблице 4-34.

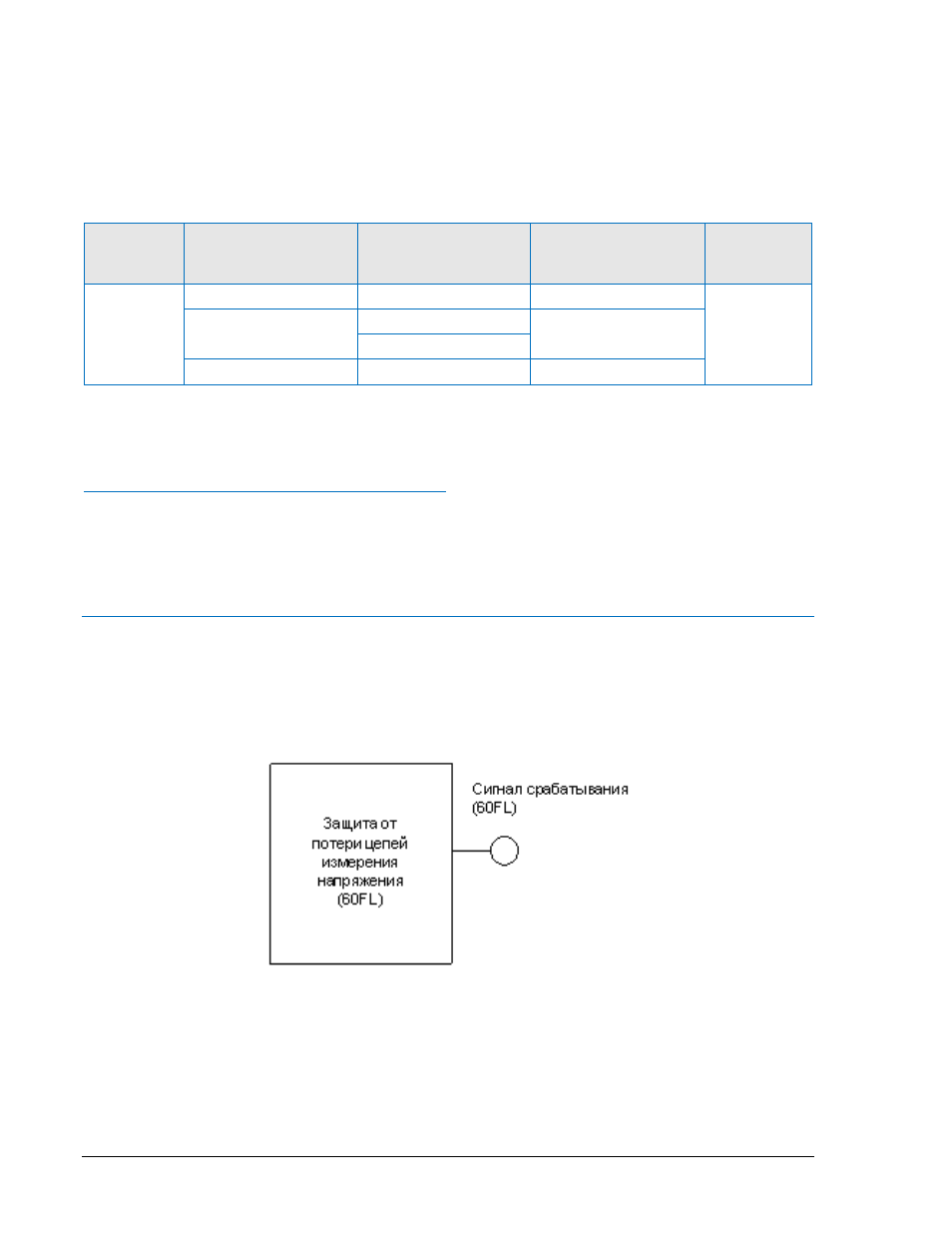

Рисунок 4-61. Элемент 60FL

Логика срабатывания: 60FL срабатывание = (A * B * C * D * G) + (E * F * B * G) (таблица 4-32.)
Логика сброса: 60FL сброс = H * /K */L (таблица 4-32.)
