Вывод
В данном примечании показаны три способа определения коэффициента насыщения SF. Третий
способ, использующий класс точности ТТ и внутреннее сопротивление ТТ, используется для
определения коэффициента насыщения при расчете уставок релейной защиты.
Примечание 4. Угол наклона кривой торможения при коэффициенте насыщения
(SF) > 0.5
В данном случае, максимальный угол наклона кривой торможения равен 60% (S = 60).
Коэффициент насыщения больше 0.5 имеет место при использовании несоответствующих ТТ. По
возможности данные случаи должны избегаться, т.к. необходимая точность расчета не будет

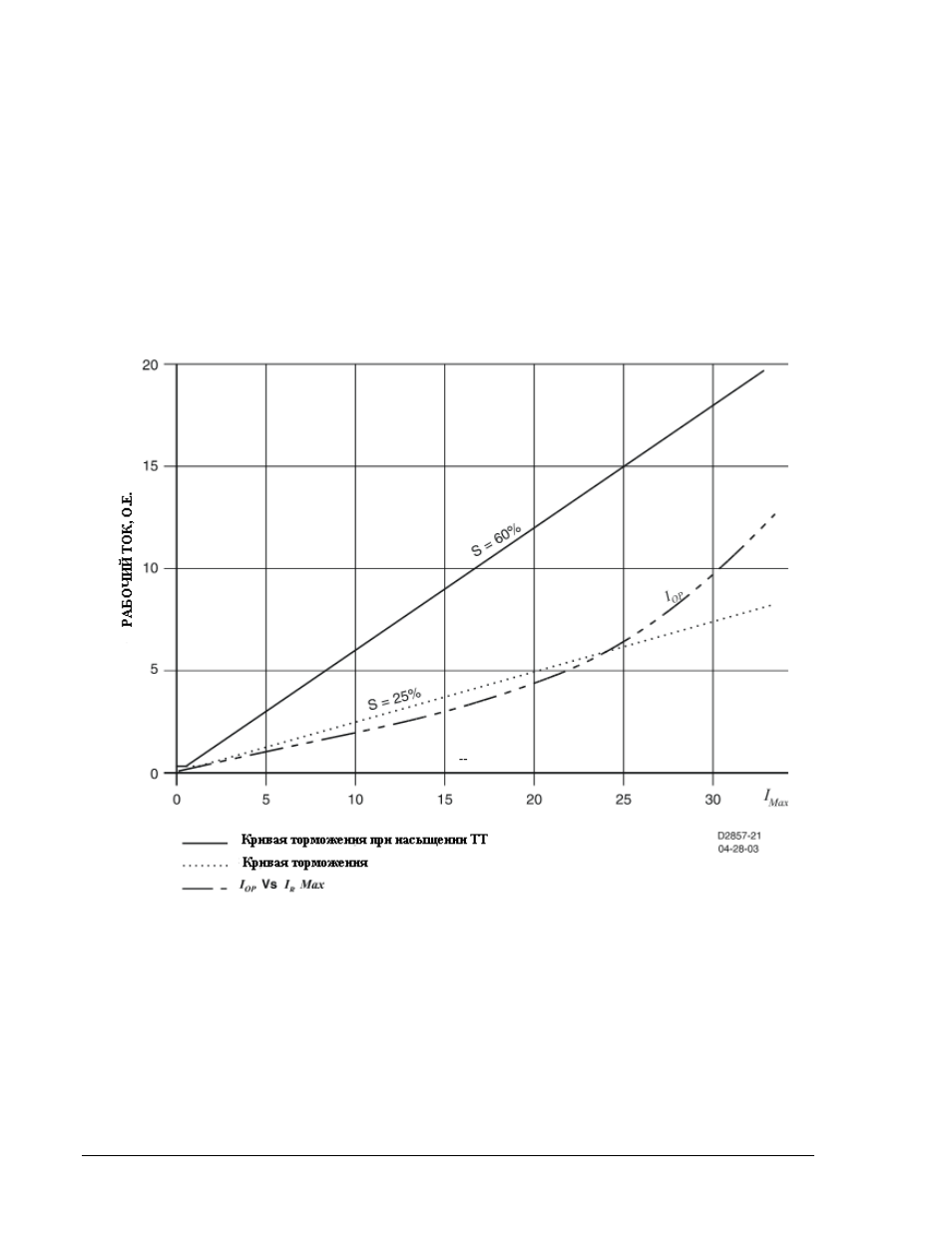

достигнута. На рисунке D-12 показаны характеристики тока торможения при различных
коэффициентах насыщения.
Рисунок D-12. Характеристика тока торможения I
R
(
о.е.)
D-28
BE1-CDS240
