Таблица 13-39. Время отключения элемента 87 дифференциальной отсечки
Функция
Дифференциальный
ток
Время
Отключение без торможения
1.5
* уставка
менее 3 периодов
Отключение без торможения
5
* уставка
менее 2 периодов
Шаг 11: (дополнительный) Повторите шаг 1 – 10 для фазы В и С.
Шаг 12: (дополнительный) Повторите шаг 3 – 11 для группы настроек 1 – 3, используя команду
CS/CO-GROUP
для выбора группы настроек.
Шаг 13: (дополнительный) Повторите данное испытание для каждой пары ТТ (ТT1-ТT3, ТT1-ТT4,
ТT2-ТT3, ТT2-ТT4 и ТT3-ТT4).
Дифференциальная защита от замыканий на землю (элементы 87ND & 187ND)
Проверка минимальной уставки
Назначение: проверить правильность настройки минимальной уставки элемента 87ND.
Команды проверки: SL-x87ND, SL- VO, SG-CTР, S(n)-87, S(n)-TAP87.
Примечание: В реле CDS240 имеется 2 элемента дифференциальной защиты от замыканий на
землю 87ND и 187ND. Проведение проверки для данных элементов идентичны.
Шаг 1:
Присоедините источник тока к клеммам A1* и A1 (вход земли). Схема присоединения
показана на рисунке 13-17. Для мониторинга состояния выходных контактов можно
использовать омметр или тестер для проверки на обрыв.

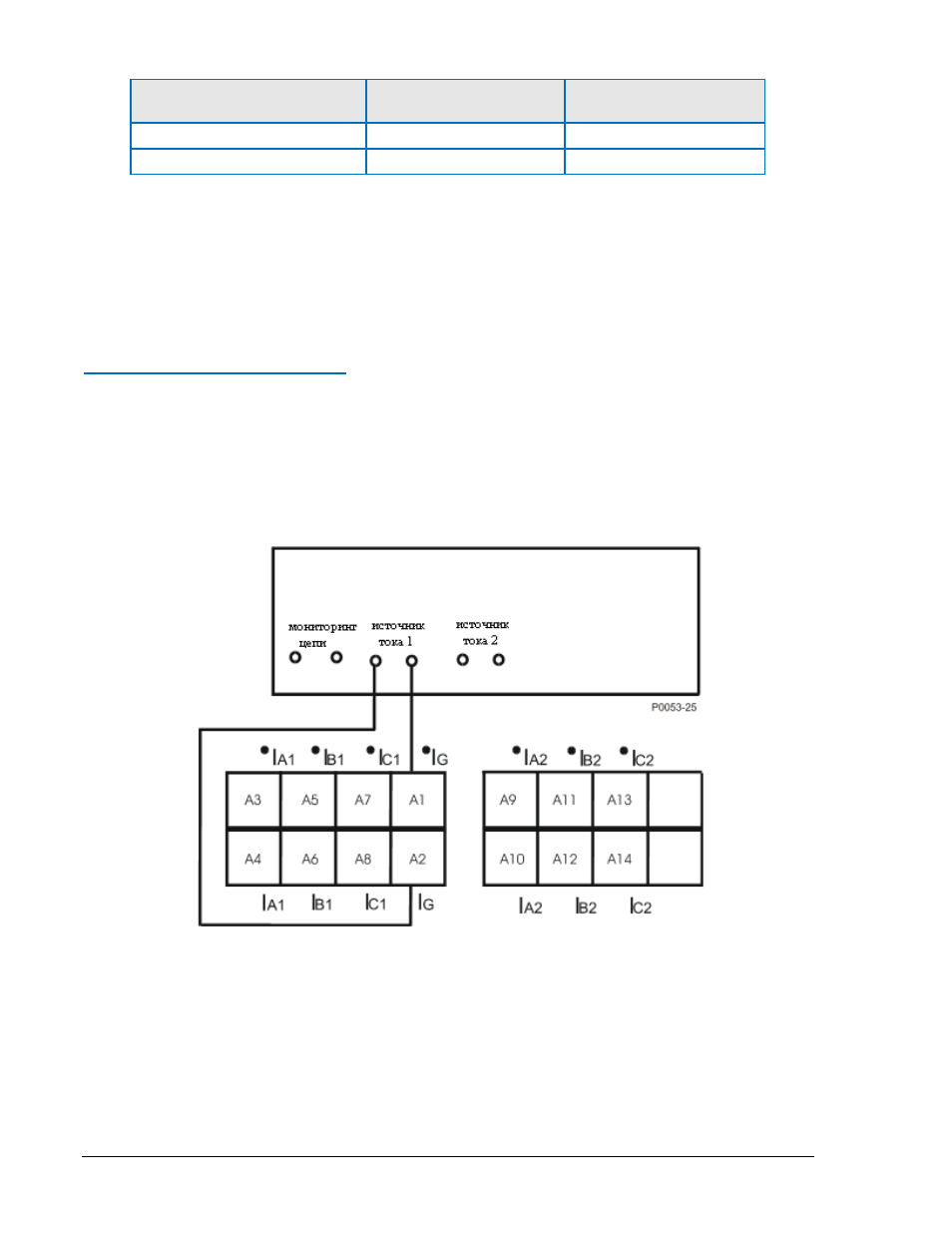

Рисунок 13-17. Схема присоединения источника тока для проверки минимальной уставки
элемента 87ND (показаны только входы 1 и 2)
Шаг 2:
Передайте реле команды, приведенные в таблице 13-40, для установки параметров
элемента 87ND.
