Выбор параметров функций торможения по гармоникам
Использование функции торможения по гармоническим составляющим успешно реализуется
дифференциальными защитами уже много лет. В большинстве защищаемых схем данная функция
востребована. Если включено распределение 2-й гармоники по всем трем фазам, то торможение
для фазы А будет рассчитываться по следующему выражению:
2
2
2
1
|
|
|
|
|
|
100(
)
2
|
|
ð À
ð B
ð C
ð À
I
I
I
óñò àâêà ï î
é ãàðì î í èêå
I
+
+
≥
⋅
Для расчета торможения для фаз B и C используется такое же выражение, но с
1
ð B
I
и
1
ð C
I
в
знаменателе. Использование метода объединения гармоник фаз позволяет производить
правильное торможение по всем трем фазам, исключая блокировку отключения при фазных
повреждениях.
Шаг 1. Если включена функция объединения гармоник, рекомендуется установить значение
уставки на 18%. Если выключена функция объединения гармоник, рекомендуется
установить уставку на 12%.
Шаг 2. Уставку 5-й гармоники рекомендуется установить на 35%.
Пример 3 – сдвоенные выключатели
Если на высокой или низкой стороне трансформатора находятся два выключателя, расчет уставок
дифференциальной защиты производится аналогично примеру 2 для двухобмоточного
выключателя, уставки дифзащиты для данных двух выключателей одинаковы.

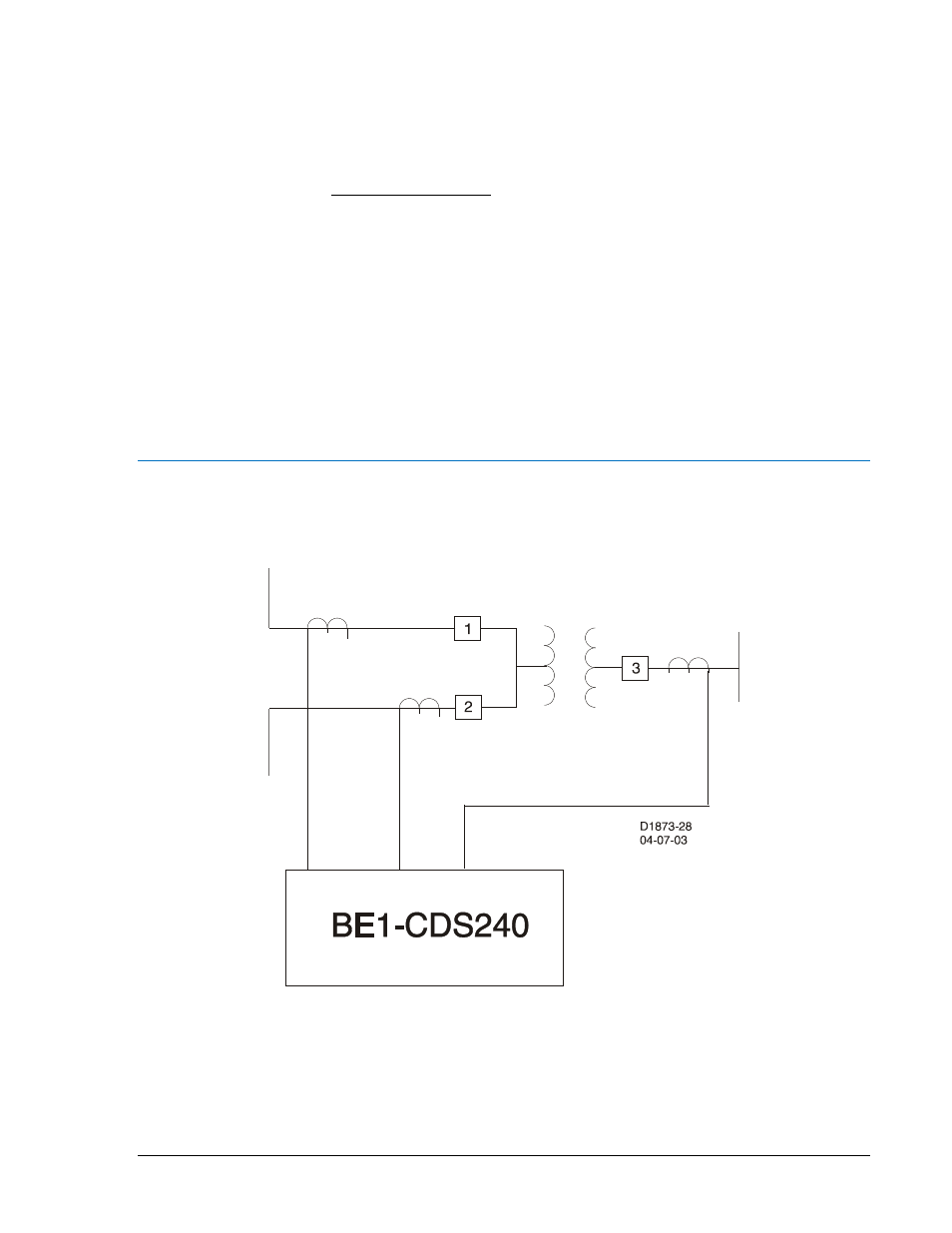

Рисунок D-4. Сдвоенные выключатели
9365273990 Вер M1 BE1-CDS240 Расчет уставок дифференциальной защиты
D-21
