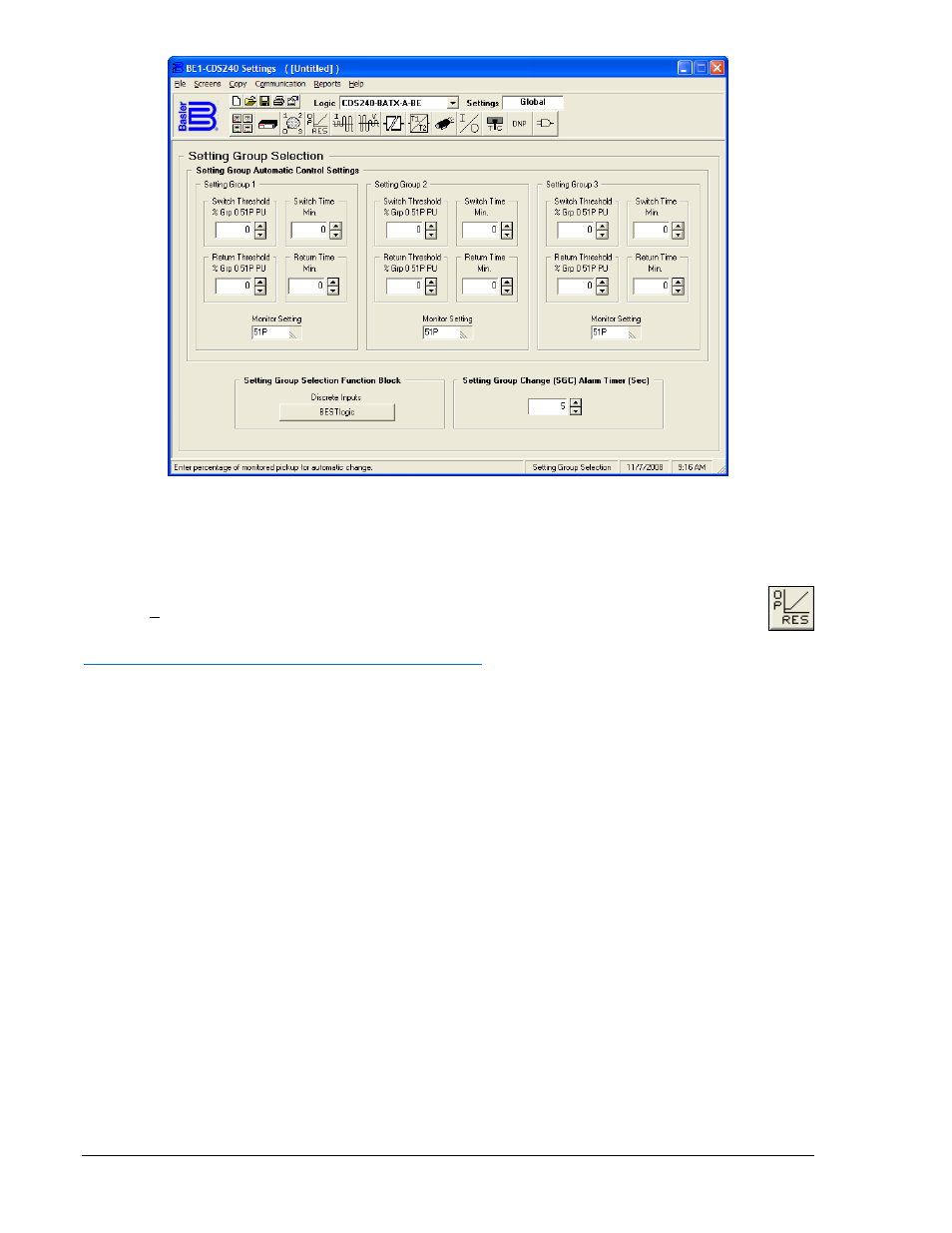

Рисунок 14-14. Экран выбора групп настроек
Дифференциальная защита
Выберите пункт Дифференциальная защиты (Percentage Differential) в падающем меню
Экраны (Screens) или щелкнуть мышью на кнопке, представленной справа . Данный экран
имеет три закладки.
Закладка Фазная дифференциальная защита 87
Данный экран (рисунок 14-15) позволяет установить параметры коэффициентов приведения 87 (87
Tap).
При выборе ручного расчета числа ампер-витков (MANUAL) устанавливаются числа ампер-
витков, коэффициенты трансформации ТТ для цепи 1 и 2 в диапазоне 2 – 20. При нажатии на
кнопку "Введение данных для автоматического расчета коэффициентов приведения" ("Select to
Enter Data for Auto Tap Calculation,")
экран MANUAL меняется на AUTO. В данном режиме,
мощность трансформатора варьируется от 0.5 до 9,999 МВА и кВ, ТТ - 0.01 - 1,000.
Выпадающий список позволяет выбрать единицу измерения Уставка с торможение (Restrained
Pickup).
При выборе о.е. как единиц измерения, диапазон составляет 0.10 – 1.00 о.е. Диапазон
наклона кривой торможения (Restraint Slope) составляет 15 – 60% со значение по умолчанию 45%.
Диапазон уставки 2-ой гармоники – 5 – 75% рабочего тока со значением по умолчанию 18%.
Диапазон уставки 5-той гармоники – 5 – 75% рабочего тока со значением по умолчанию 35%.
Выпадающий список позволяет выбрать единицу измерения Уставка дифференциальной отсечки
(Unrestrained Pickup)
. Диапазон уставки составляет 1- 21 о.е. со значением по умолчанию 0.
Более подробная информация представлена в разделе 4 Функции защиты и управления.
