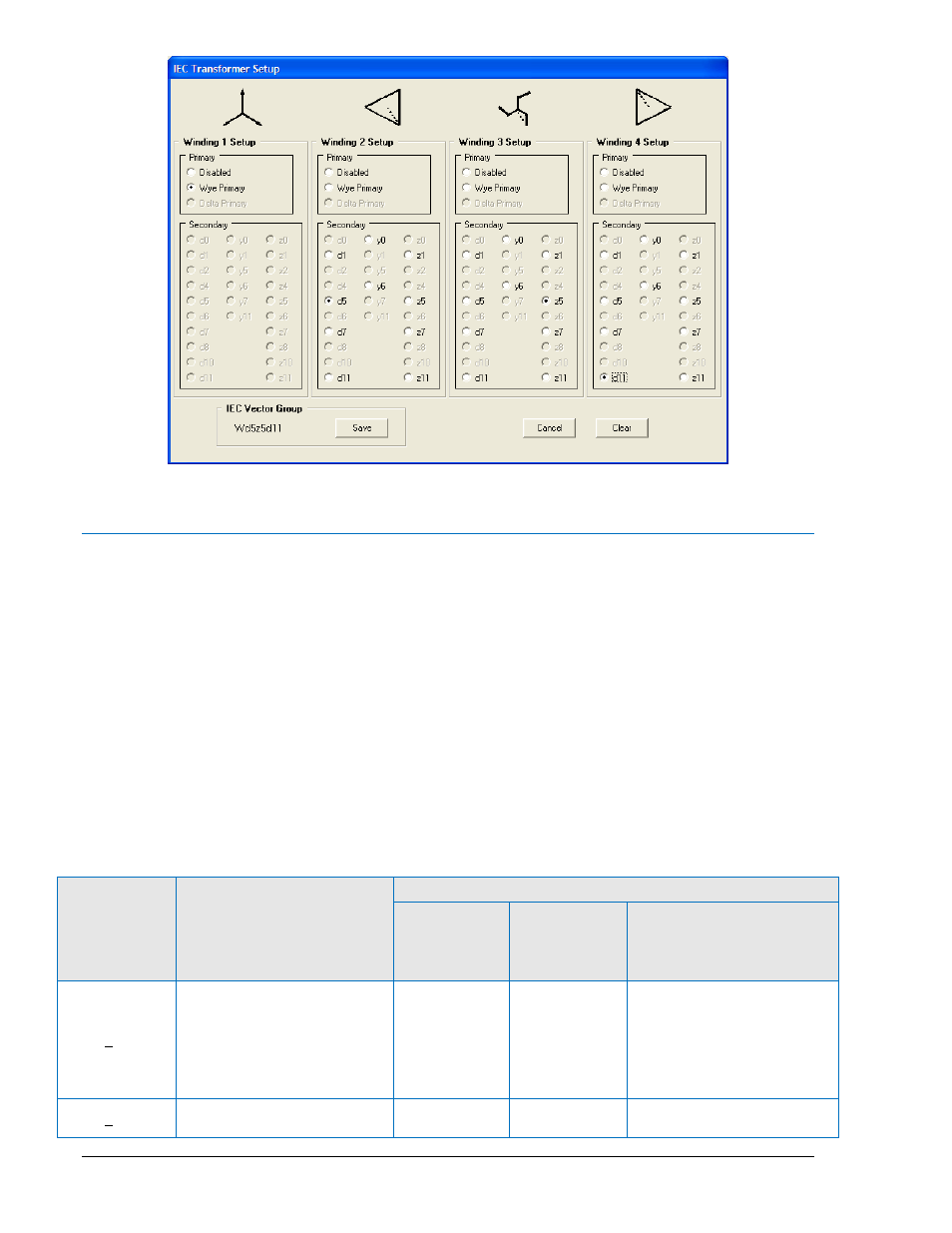

Рисунок 3-7. Экран установки группы соединения трансформатора по стандарту IEC
Дискретные входы
BE1-CDS
240 имеет от 8 до 12 дискретных изолированных входа (в зависимости от модели),
требующих внешнего подтягивающего напряжения. Значение максимального подтягивающего
напряжения не должно превышать значения напряжения питания. Для улучшения
пользовательскую гибкость в реле BE1-CDS240 используется широкий диапазон значений питания
постоянным или переменным током, охватывающий несколько общих номинальных характеристик
управляющего напряжения. Для дальнейшего улучшения гибкости дискретные входы реагируют на
минимальное напряжение из ряда значений управляющего напряжения, но не на перегрев при
максимальном напряжении из ряда значений управляющего напряжения.
Для выравнивания подачи питания дискретным входам контакты выбранные на восприятие как
минимум на 5-24 В постоянного тока, 26-48 В постоянного тока или 69-125 В постоянного тока
соединяются. См. таблицу 3-7 для ряда значений управляющего напряжения
Каждая система BE1-CDS240 снабжена контактными перемычками, установленными на позиции Н
для работы на стороне высокого напряжения. Для работы на стороне низкого напряжения
перемычка устанавливается в позицию L либо совсем не устанавливается. Для дополнительной
информации смотрите раздел 12 Установка.
Таблица 3-7. Дискретные входы включающего напряжения
Формат
отображения
Питание
Ряд значений включающего напряжения †
Перемычка
установлена
на позиции
(L)
Перемычка
установлена
на позиции
(H)
Перемычка не
установлена
xxxx1xxxxxx
48/125 В
переменного/постоянного
тока
69 -
100 В
постоянного
тока
56 -
97 В
переменного
тока
138 to
200 В
постоянного
тока
112 to
194 В
переменного
тока
нет
xxxx2xxxxxx
125/250 В
переменного/постоянного
69 to
100 В
постоянного
138 to
200 В
постоянного
n/
нет
3-18
BE1-CDS
240 Функции входов и выходов
9365273990 Вер M1
