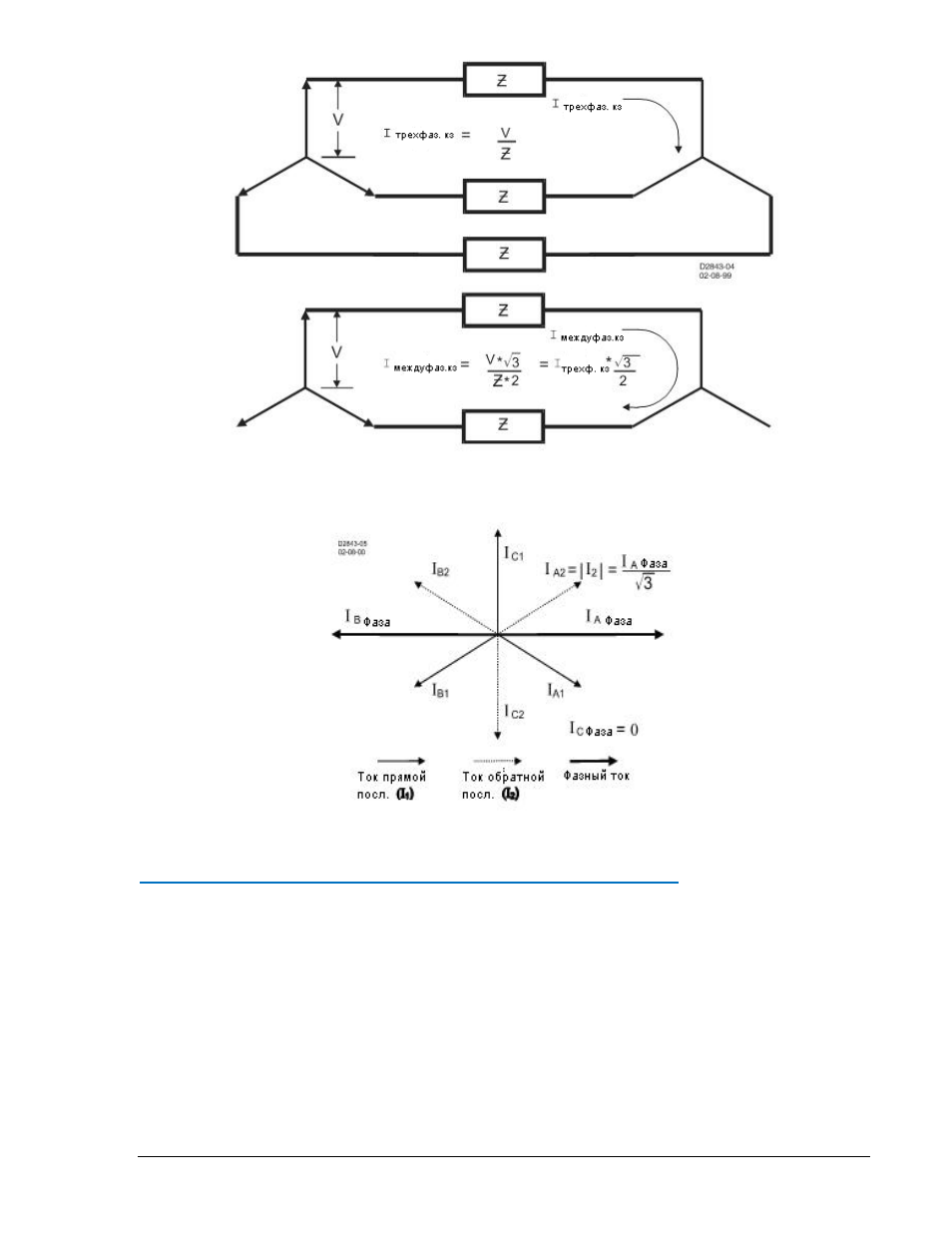

Рисунок 4-28. Значение тока двухфазного короткого замыкания
Рисунок 4-29. Ток обратной последовательности при двухфазном A-B коротком замыкании
Согласование настроек для МТЗ обратной последовательности
Настройки элемента 51Q следует проверять на согласованность с однофазными элементами
защиты, например, предохранителями следующей ступени защиты или АПВ. Для согласования
необходимой времятоковой характеристики обратной последовательности с такой же
характеристикой фазных элементов следующей ступени защиты необходимо умножить уставку
элемента обратной последовательности на корректирующий коэффициент. Коэффициент
представляет собой отношение фазного тока к току обратной последовательности при
интересующем виде КЗ. При согласовании с элементами защиты нулевой последовательности
необходимо вводить коэффициент, представляющий собой отношение фазного тока к току
однофазного КЗ на землю. В таблице 4-18 представлены поправочные коэффициенты для
элемента МТЗ обратной последовательности.
