Если для элемента торможения включена функция блинкера, то при сигнале на выходе 87NDТ
равном 1 и состоянии логического выражения записи условий отключения равном 1 блинкер будет
установлен Более подробная информация приведена в разделе 6 Функции отчетов и
сигнализации.
Настройки BESTlogic для дифференциальной защиты от замыканий на землю
Настройки BESTlogic производятся через экран Функциональный Элемент BESTlogic (BESTlogic
Function Element)
программы BESTCOMS (рисунок 4-18). Для того, чтобы открыть окно
Функциональный Элемент BESTlogic (BESTlogic Function Element), выберите на падающем меню
Экран (Screen) кнопку Процентная Дифзащита (Percentage Differential). Затем выберите вкладку
87ND/187ND.
Выберите необходимую кнопку BESTlogic для 87ND или 187ND. Также данные
настройки можно сделать, используя ASCII команды SL-87ND и SL-187ND.

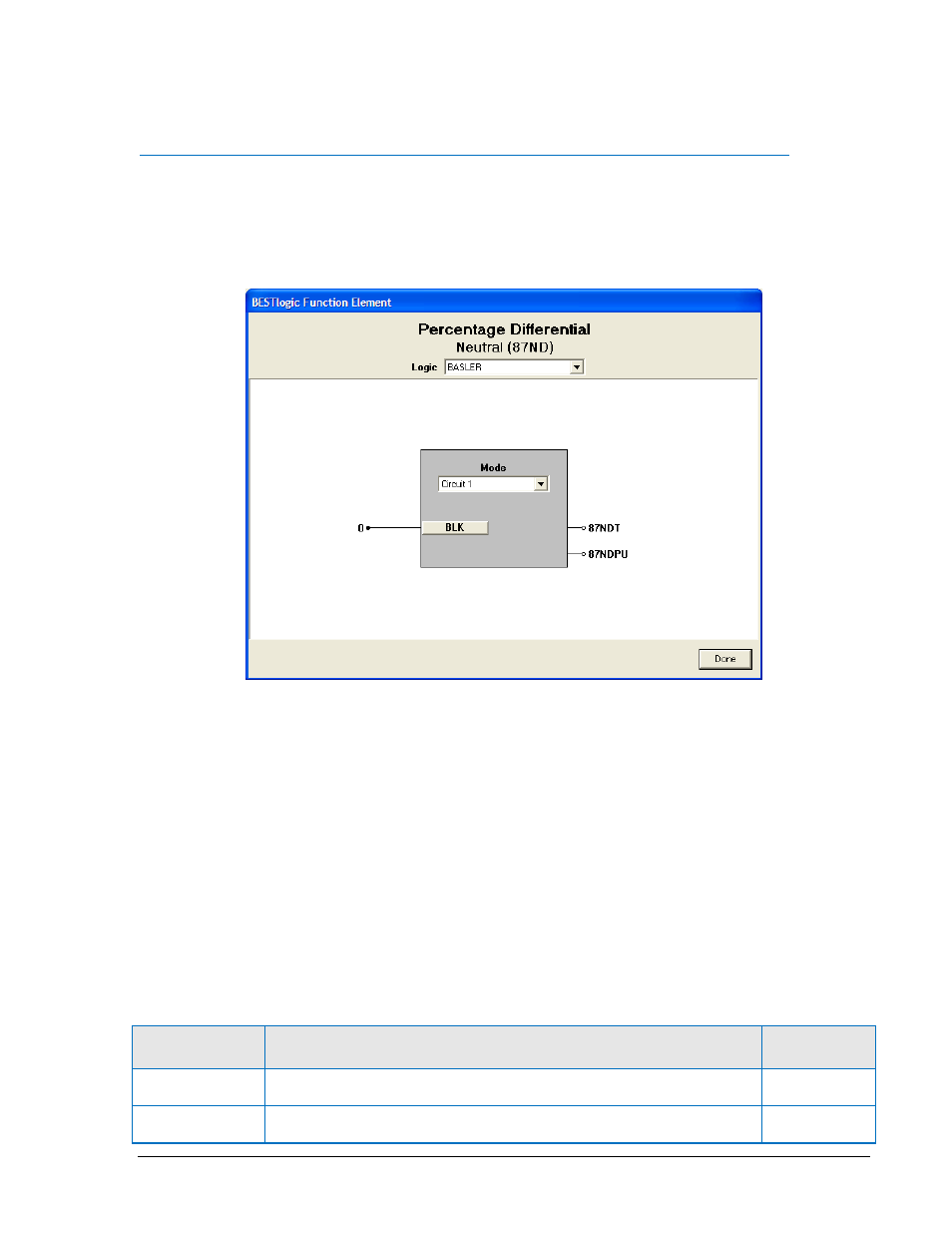

Рисунок 4-18. Экран Функциональный Элемент BESTlogic, Защита от замыканий на землю
(87ND)
Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)
находится падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки для
любой ранее запрограммированной логической схеме. Перед тем как менять настройки в
разработанной логической схеме, необходимо ее создать и выбрать в падающем меню Логика.
Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic
Включите функцию 87, выбирая ее режим работы в падающем меню Режим (Mode). Для
соединения входов элемента выберите кнопку для этих входов на экране Функциональный
Элемент BESTlogic (BESTlogic Function Element). Откроется окно Построение Логических
Выражений ВESTlogic (BESTlogic Expression Builder). Выберите необходимый тип выражений.
Нажмите Сохранить (Save) и вернитесь к окну Функциональный Элемент BESTlogic (BESTlogic
Function Element.
Выберите кнопку Готово (Done) после завершения настройки.
В таблице 4-8 приведены настройки BESTlogic для дифференциальной защиты от замыканий на
землю.
Таблица 4-8. Настройки BESTlogic для дифференциальной защиты от замыканий на землю
Функция Диапазон/Назначение
Значение по
умолчанию
Режим
(Mode)
0 =
отключен, 1 = IG и цепь 1, 2 = IG и цепь 2, 3 = IG и цепь 3, 4 =
IG
и цепь 4, 5 = IG и цепь 5, 6 = IG и цепь 6.
0
Блокировка
(BLK)
Логическое выражение, блокирующее элемент при равенстве его
1.
0
