Получение состояния логического выхода
Состояние каждой логической переменной может быть получено посредством ASCII-команды RG-
STAT
. Также состояние каждой логической переменной может быть получено через экран
Измерение (Metering) BESTCOMS. Для более подробной информации необходимо обратиться в
раздел 6 Функции Отчетов и Сигнализации.
Дополнительный элемент максимального напряжения 59X

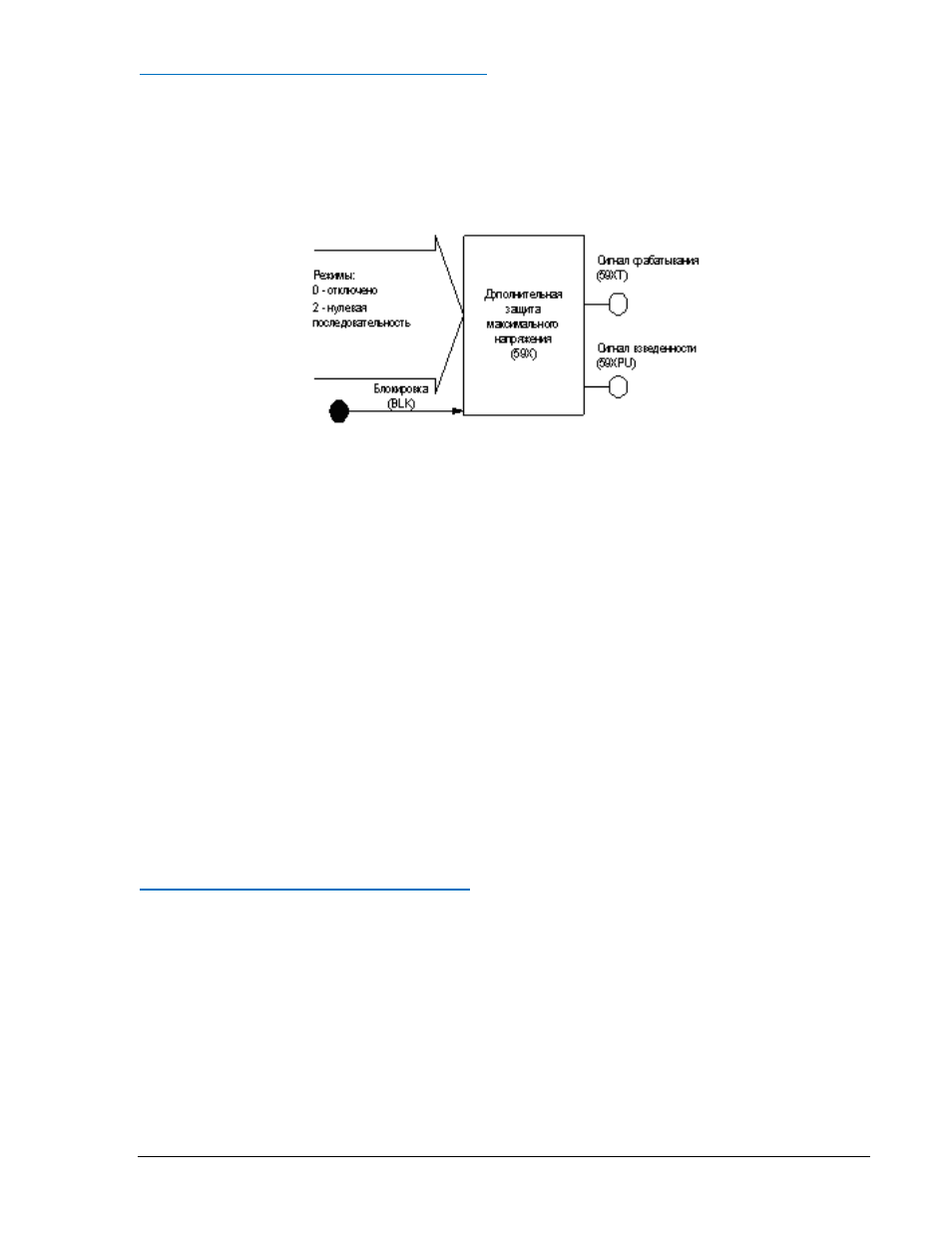

Рисунок 4-40 иллюстрирует входы и выходы дополнительного элемента 59Х.
Рисунок 4-40. Дополнительный элемент максимального напряжения 59Х
Дополнительные элементы имеют два выхода: 59XPU (сигнал взведенности) и 59ХТ (сигнал
отключения). Когда контролируемое напряжение превышает значение уставки, устанавливается
сигнал взведенности и начинается отсчет выдержки времени. По истечении выдержки времени
устанавливается сигнал отключения.
Элемент имеет вход блокировки (BLK-block), который используется для блокирования
функционального элемента. Для работы со входом BLK используются логические выражения
BESTLogic
. При значении BLK=1 элемент отключен, состояние выходов и таймеров равно 0.
Элемент включается и выключается согласно опции из меню «Режим» (Mode). Всего
предусмотрено 2 опции. Опция 0 отключает элемент. Остальные опции описаны ниже.
Уставка задает уровень срабатывания элемента. Выдержка времени определяет как скоро
установится сигнал отключения, после установления сигнала взведенности. При повышении
напряжения выше уставки (59Х) устанавливается сигнал взведенности. Если уровень напряжения
не снижается, то по истечении выдержки времени устанавливается сигнал отключения. Если же
уровень напряжения снизится ниже 98 %, то таймер выдержки времени сбросится в ноль.
Если установлен сигнал отключения элемента 60FL и включена опция «Блокировка по 3V0» (3V0 –
3ph VT Input
), то элемент 59Х блокируется, если он установлен на работу в режиме 2. Ниже
приведена более подробная информация по элементу 60FL.
Если для элемента включена функция блинкера, то при установке сигнала отключения или
значении соответствующего логического выражения равном 1 будут установлены блинкеры всех
фаз, напряжения которых выше уставки (59Х).
Настройки BESTlogic для элемента 59Х
Настройка элементов осуществляется посредством экрана Функциональный элемент BESTLogic
(BESTLogic Functional Element)
. Рисунок 4-41 иллюстрирует экран для настройки элемента 59Х.
Для загрузки экрана необходимо из выпадающего меню Экраны (Screens) выбрать пункт Защита
напряжения (Voltage Protection). Затем необходимо выбрать закладку 59Х. Нажатием кнопки
“BESTLogic
” вызывается окно с желаемым функциональным элементом. Иначе настройку можно
выполнить с помощью ASCII-команд SL-59X.
