1.00
1.50
2.00
2.50
3.00
3.50
с
р
а
б
а
ты
ва
н
ия
(
цик
л
)

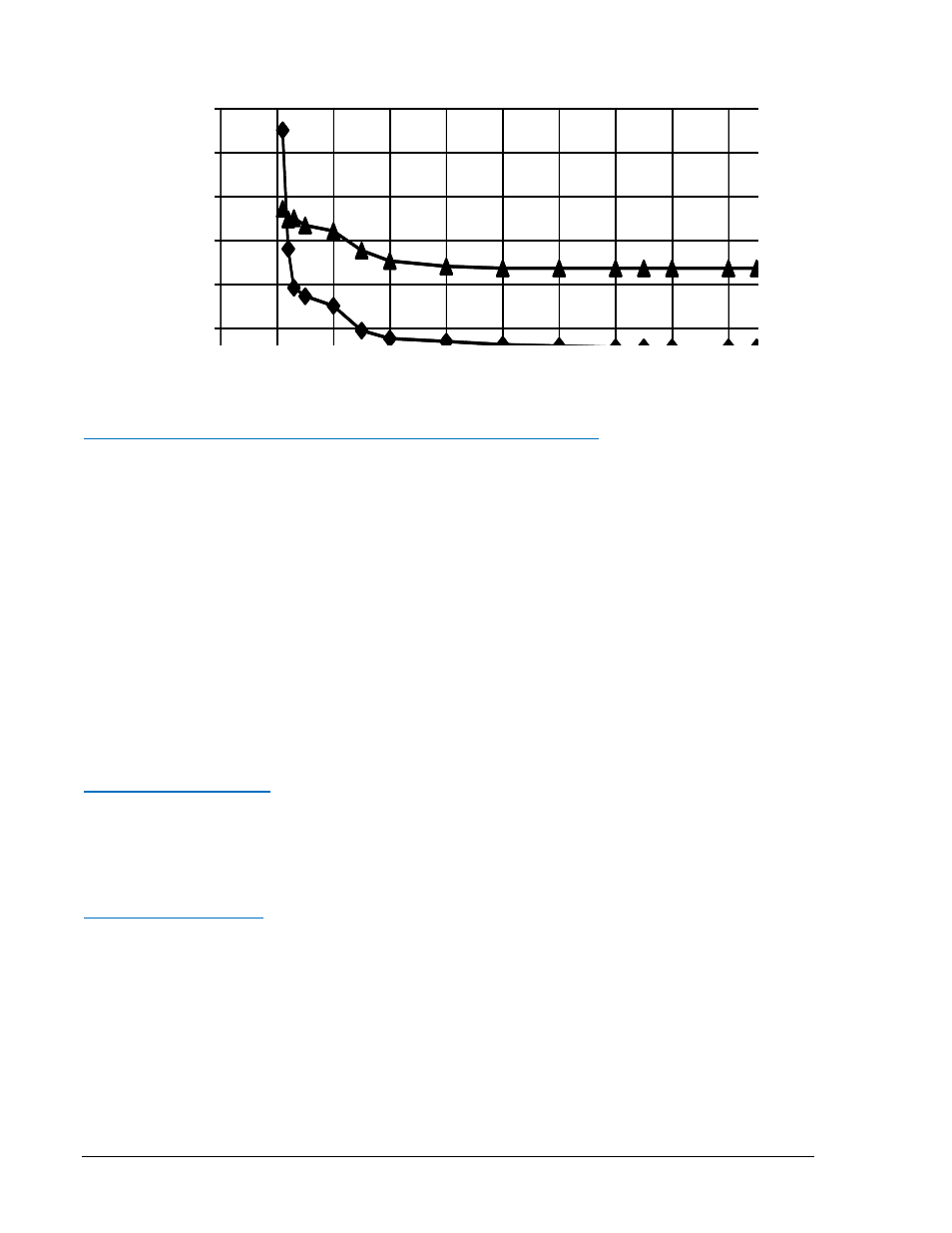

Рисунок 1-9. Кривые характеристик времени срабатывания
Дифференциальная защита от замыканий на землю
Дифференциальная защита с торможением (87NDPU, 87NDT)
Точность уставки
вход 5 А, %
±4 или ±75 мА
вход 1 А, %
±4 или ±25 мА
Установленное число ампер-витков
Вход 5 А
2 - 20
Вход 1 А
0,4 - 4
Шаг изменения уставки, А
0.01
Минимальная уставка
(
Вход 1 или 5 A)
Установленный диапазон
0.10 - 1.00
о.е.
Наклон кривой торможения
Установленный диапазон (Вход 1 или 5 A)
15 – 60%
Параметры автоматического выбора групп уставок
Количество групп уставок
4
Уровень переключения
Диапазон, %
0 – 150%
значения группы уставок 0 #51.
Уставка фазной нейтрали или уставка
обратной последовательности фаз
Точность
±2%
или ±50 мA (для входа 5А), ±2% или ±10
мA ( для входа 1А)
Таймер переключения
Диапазон, %
0 –
150% значения группы уставок 0 #51.
Уставка фазной нейтрали или уставка обратной последовательности фаз
Точность, %
±0.5
или ±2 с, выбирается большее
BE
СTlogic
Период обновления:
¼
цикла
1-24
