Рисунок 4-68. диаграмма состояний элемента 101 -75 – Инструкция по эксплуатации Basler Electric BE1-CDS240
Страница 159
200 мс. Состояние скользящего контакта сохраняется в энергонезависимой памяти, таким
образом, при подаче питания на реле, состояние виртуального контакта будет таким же, как и до
снятия питания.

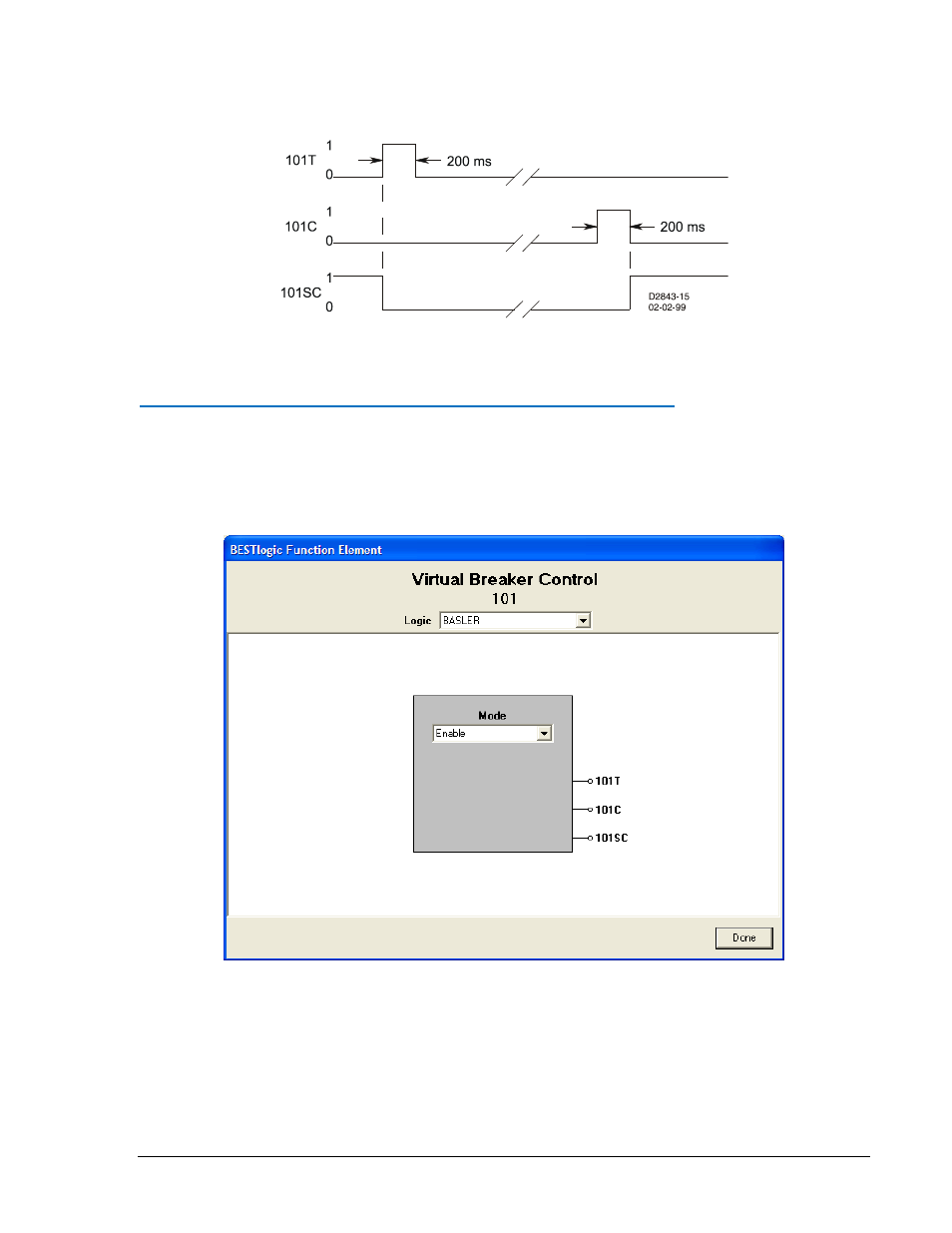

Рисунок 4-68. Диаграмма состояний элемента 101
Настройки BESTlogic для виртуального контакта выключателя
Настройка элементов осуществляется посредством экрана «Функциональный элемент
BESTLogic» (BESTLogic Functional Element)
. Рисунок 4-69 иллюстрирует экран для настройки
виртуального контакта выключателя 101. Для загрузки экрана необходимо из выпадающего меню
«Экраны» (Screens) выбрать пункт «Виртуальные контакты» (“Virtual Switches”). Нажатием
кнопки “BESTLogic” вызывается окно с желаемым функциональным элементом. Иначе настройку
можно выполнить с помощью ASCII-команды SL-х101, где х = -, 1, 2 и3..
Рисунок 4-69. Экран Функциональный элемент BESTlogic, 101
Вверху окна есть выпадающее меню «Логика» (Logic). Это меню позволяет просмотреть настройки
для каждой заранее запрограммированной логической схемы. Также может быть создана
собственная логическая схема, которая также отображается в списке. Более подробная
информация по программированию собственной логической схемы приведена в разделе 7.
Включение элементов осуществляется выбором режима работы из выпадающего меню «Режим»
(“Mode”).
В таблице 4-37 перечислены режимы работы виртуального контакта выключателя.
