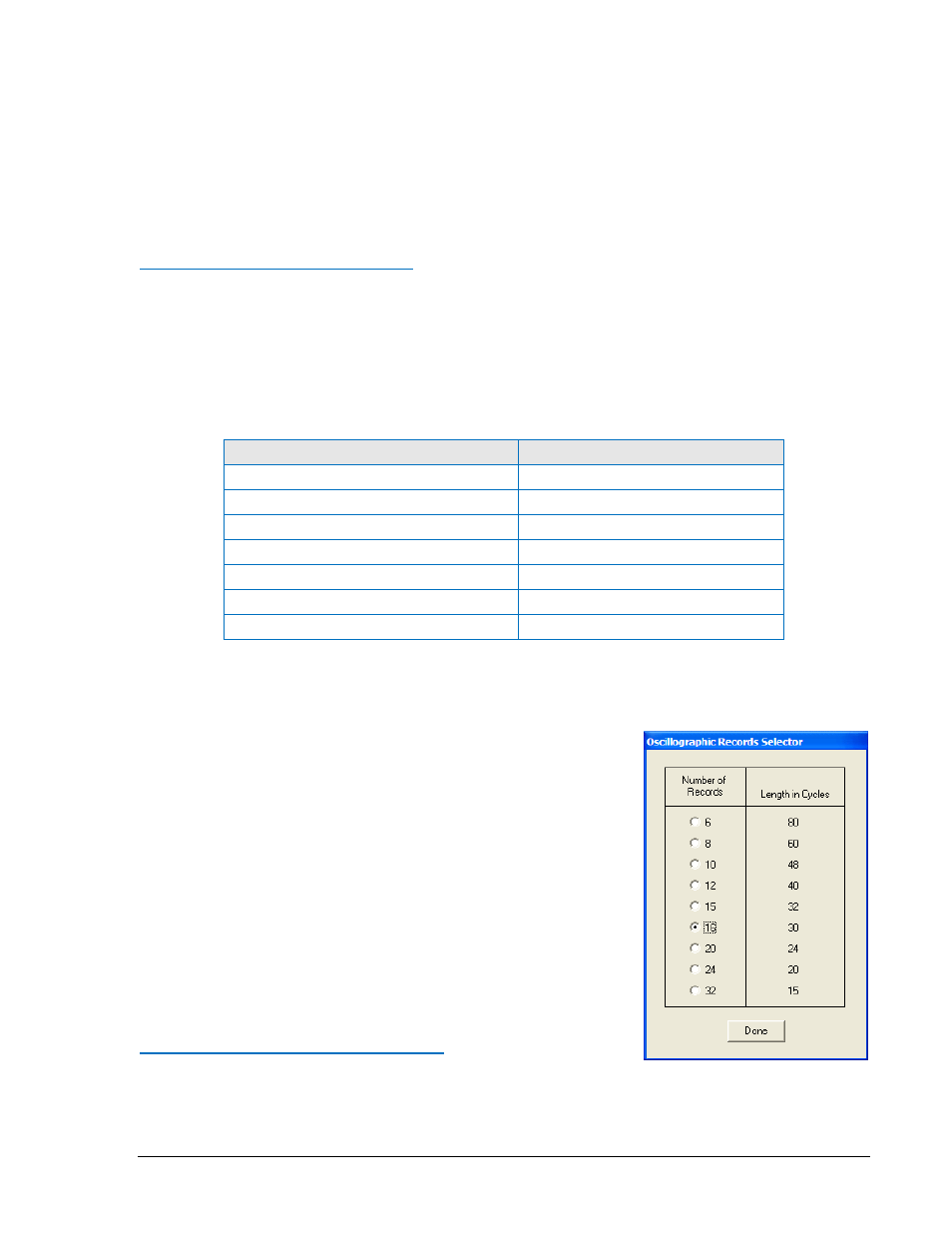

Рисунок 6-22. Выбор
количества
осциллограмм
сбрасывать его. В таком случае, при очередной проверке реле, легко проверить происходили ли
новые запуски отчетов. Сброс счетчика осуществляется командой RF-NEW=0. Для сброса
счетчика посредством коммуникационного порта требуется пароль. Также состояние счетчика
может быть просмотрено посредством экрана 4.1, \REPRT\FAULT. Посредством ЧМИ счетчик
сброшен быть не может.
Fault Summary Reports.
Отдельные общие отчеты могут быть получены при использовании
команды RF-n, где n – номер отчета. Для просмотра последних отчетов используется команда RF-
NEW.
Осциллографические записи
Запись осциллографических записей
Функция отчетов может записывать до 24 опросов за цикл (до 480 циклов) для токовых входов
I
A<n>
, I
B<n>
, I
C<n>
и I
G
(независимый вход земли). Длина каждой осциллографической записи
определяется числом запрограммированных разделов. В таблице 6-18 приведены возможные
количества осциллографических записей для каждого раздела. Более подробная информация
приведена в параграфе Настройка осциллографических записей. Формат осциллографической
записи соответствует стандарту IEEE C37.111.
Таблица 6-18. Возможное количество записей в осциллографической записи
Количество записей Длина в периодах
6 80
8 60
10 48
15 32
20 24
24 20
32 15
Каждый раз, когда функция начинает запись общего отчета, она сохраняет 3 периода информации
до отказа. Если в течение этого времени не происходит отключения, то функция отчета запускает
вторую осциллографическую запись. Эта вторая запись захватывает окончание отказа. Вторая
запись сохраняет ¼ - 5 циклов предварительной записи в
зависимости от начала записи. Если вторая запись начинается
после 5 цикла, то будет наблюдаться разрыв (некоторые данные
не запишутся) между записями отчетов (рисунок 6-10, метка Е). На
рисунке 6-10, метка Е количество записей – 32, которые
соответствуют до 15 записываемых периодов. Начинается первая
запись, в которую включается 3 цикла предшествующей записи и
12 циклов последующей началу записи информации. Если запись
включает в себя более 12 циклов, то необходима вторая запись.
Режим взвода занимает приблизительно 3.5 цикла второй записи,
что является пусковой точкой начала второй записи. В данном
случае вторая запись будет включать в себя 3.5 цикла
предыдущей записи и 11.5 цикла последующей началу записи
информации.
Осциллографические записи сохраняются в ОЗУ прибора. При
необходимости сделать новую запись и отсутствии свободного
места в памяти, наиболее старая запись удаляется.
Настройка осциллографических записей
Параметры осциллографии могут настраиваться посредством
BESTCOMS
. Для выбора количества записей необходимо выбрать
пункт «Отчеты и Сигнализация» (Reporting and Alarms) в
выпадающем меню «Экраны» (Screens). Затем необходимо
выбрать закладку «Запись отказов» (Fault Recording) и нажать
9365273990 Вер M1
BE1-CDS240
Функции отчетов и сигнализации
6-35
