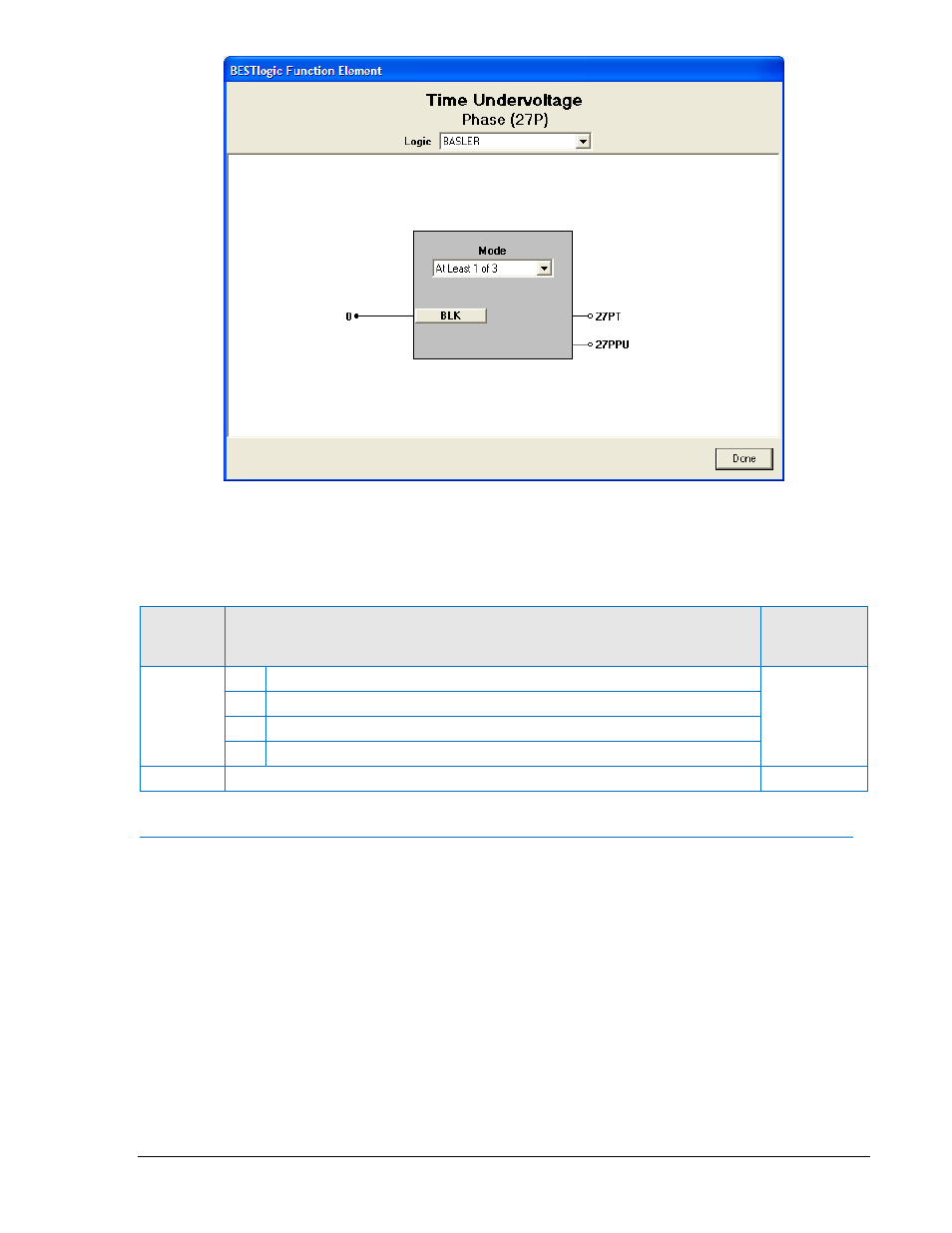

Рисунок 4-38. Экран Функциональный Элемент BESTlogic, фазный 27P
В таблице 4-22 приведены настройки BESTlogic для элемента 27Р/59Р.
Таблица 4-22. Настройки BESTlogic для элемента 27Р/59Р
Функция
Диапазон/Назначение
Значение
по
умолчанию
Режим
работы
(Mode)
0 =
отклен
0
1 =
включен
2 =
включен с логикой работы «2 из 3»
3 =
включен с логикой работы «все 3 из 3»
BLK
Логическое выражение, блокирующее элемент при равенстве его 1.
0
Рабочие параметры для фазного элемента минимального/максимального напряжения
Рабочие параметры для элементов 27 и 59 – уставка и выдержка времени. Выдержка времени
может быть установлена в миллисекундах, секундах или периодах. По умолчанию установлены
миллисекунды. Выдержка времени равная нулю делает элемент элементом мгновенного действия.
Рабочие параметры изменяются посредством BESTCOMS. На рисунке 4-39 показан экран
BESTCOMS
для элементов минимального/максимального напряжения. Для загрузки этого экрана
необходимо выбрать пункт Защита напряжения (Voltage Protection) в выпадающем меню Экраны
(Screens)
и выбрать закладку 27Р/127Р или 59Р/159Р. Иначе, настройка может быть произведена
ASCII-
командами S<g>-27Р и S<g>-59Р или посредством экранов ЧМИ 5.#.6.1 (27P),
\PROT\SG#\
27, и 5.#.8.1 (59P), \PROT\SG#\59.
