Закладка Сигнализация дифференциальной защиты

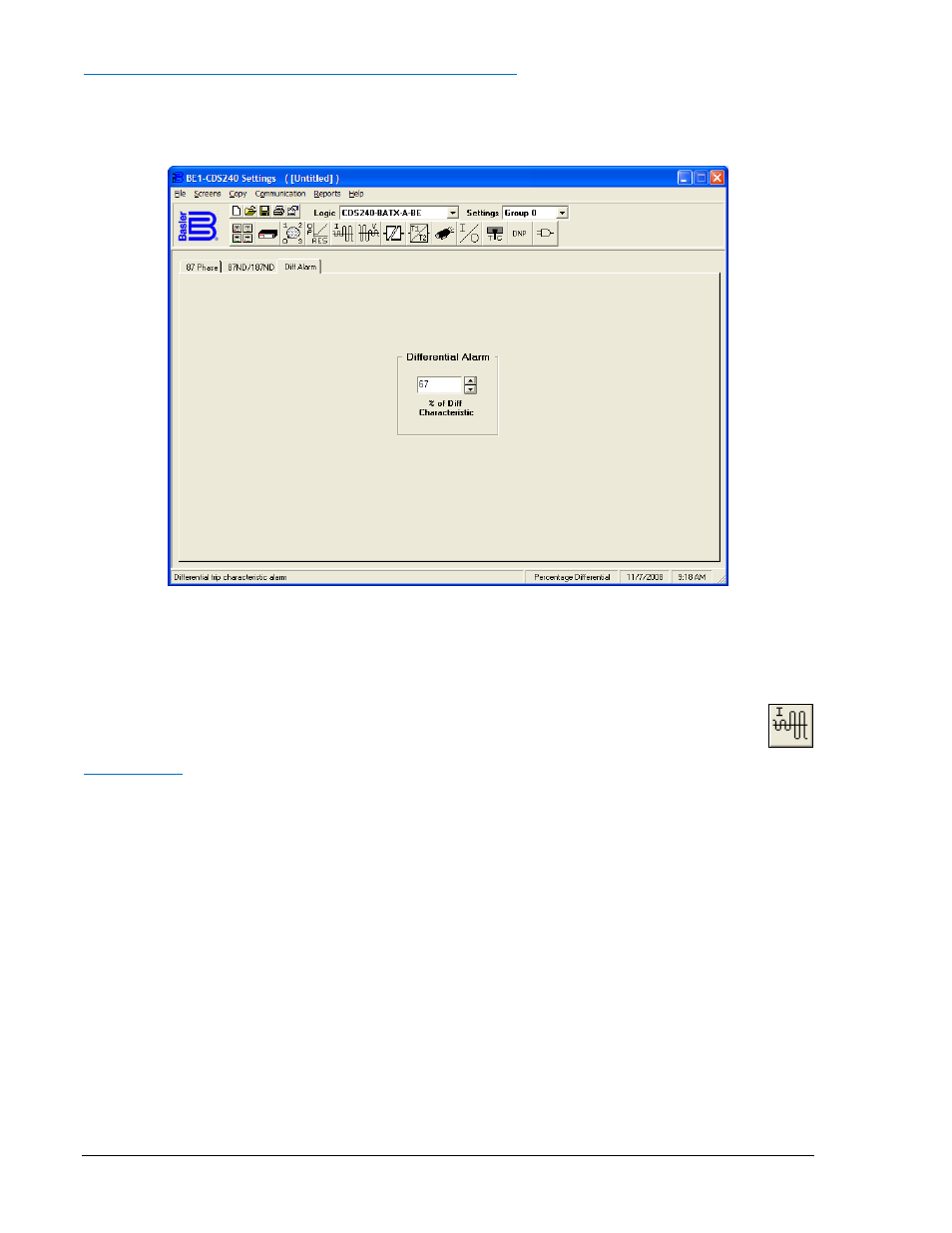

Данный экран (рисунок 14-17) позволяет установить параметры сигнализации дифференциальной
защиты. По умолчанию пороговое значения срабатывания сигнализации равно 67% при дипазоне
50 – 100%.
Рисунок 14-17. Экран Дифференциальная защита, Сигнализация дифзащиты
Защита от сверхтоков
Для выбора экрана необходимо выбрать соответствующий пункт в выпадающем меню
Экраны (Screens) или щелкнуть мышью на кнопке, представленной справа. Данный экран
имеет 7 вкладок, первая - 51.
Закладка 51
Данный экран (рисунок 14-18) позволяет ввести рабочие параметры элементов МТЗ. BE1-CDS240
имеет в своем составе четыре элемента МТЗ. Выпадающий список Pickup позволяет выбрать
единицу измерения уставки элемента МТЗ. По умолчанию в качестве единиц измерения стоят
амперы вторичного тока. При желании использовать другие величины необходимо ввести
необходимые значения параметров в экранах «ТТ и ТН» (CT & VT) и «Преобразования»
(Conversions
). Выдержка времени (Time Dial), время-токовая кривая (Curve) являются
стандартными параметрами. Если необходимо изменить коэффициенты время-токовой кривой,
необходимо щелкнуть мышью по кнопке «Коэффициенты кривой» (Curve Coefficients) и появится
диалоговое окно для ввода коэффициентов. При нажатии кнопки “BESTlogic” появляется
диалоговое окно с состоянием логики элемента и названием логической схемы. Состояние логики
для элемента отображается над соответствующей кнопкой элемента.
