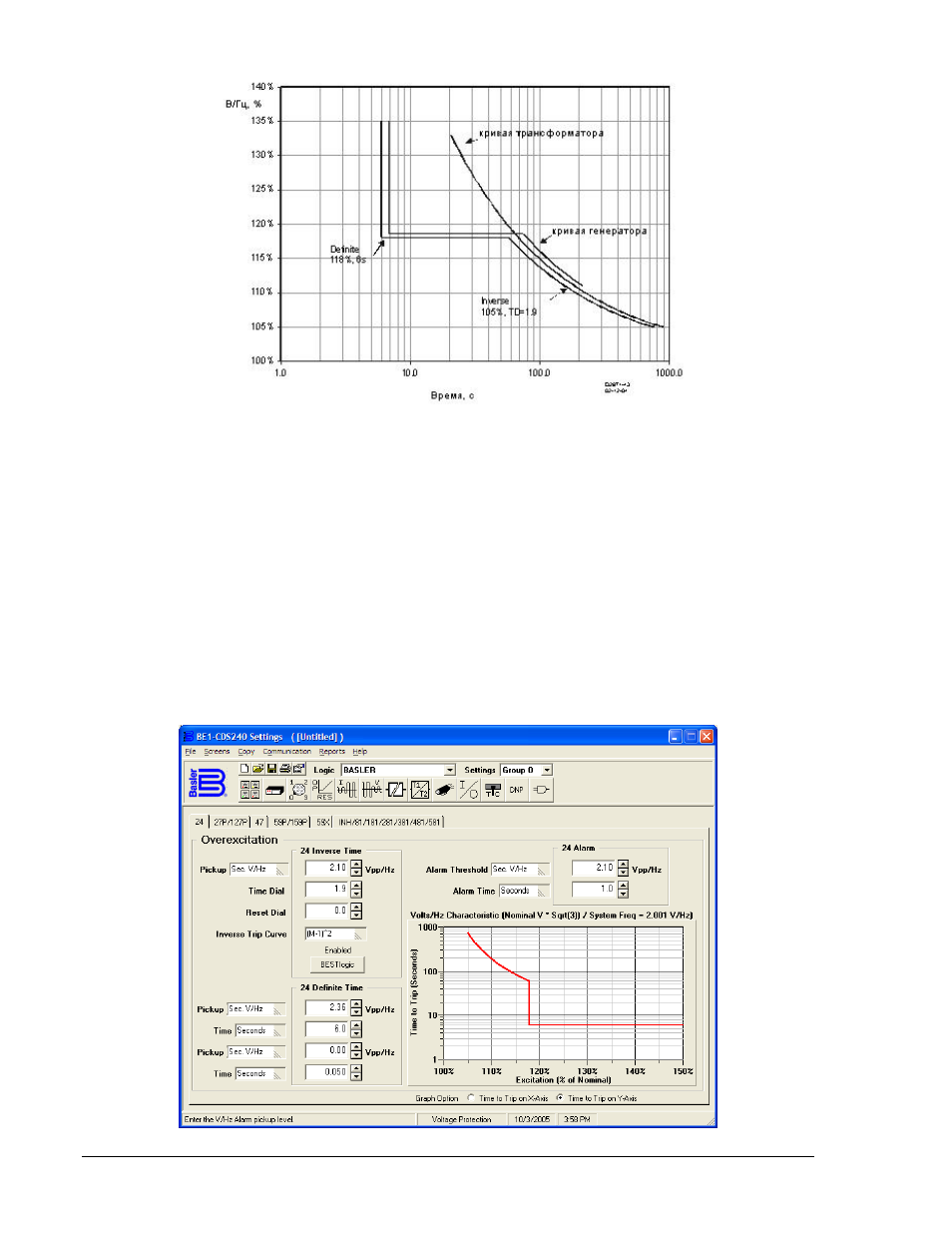

Рисунок 4-34. Предельные кривые насыщения
Если значение Vnom равно 69.3 (фазное напряжение), то В/Гц = (69.3 * √3) / 60 = 2.00. Используя
IEEE/C37.102, "
Руководство по защите генератора переменного тока", приведем следующий
пример настроек элемента 24 для защиты генератора и последующего за ним трансформатора
(блок генератор – трансформатор):
•
Уставка сигнализации = 105% @ выдержка времени 1 с; В/Гц = 2 * 1.05 = 2.10
•
Уставка (Inverse) = 105%; выдержка времени = 1.9; тип кривой = (M-1)^2; В/Гц = 2 * 1.05 = 2.10
•
Уставка независимого времени (Definite) #1 = 118% @ выдержка времени 6 с; В/Гц = 1.18 * 2.0 =
2.36
Способность построения графиков для элемента 24 BESTCOMS позволяет проверить форму
кривой (рисунок 4-35).
Рисунок 4-35. Экран Защита напряжения, Перенасыщение (24)
