Каждый элемент МТЗ имеет уставку (Pickup), выдержку времени (Time Dial), времятоковую кривую
(Curve).
Более подробная информация по времятоковым кривым приведена в Приложении А
Времятоковые кривые. Для подобия индукционным реле имеется времятоковая кривая типа R.
Среди предварительно запрограммированных кривых имеется одна, настраиваемая
пользователем.
При превышении током значения уставки, устанавливается сигнал взведенности и начинается
отсчет времени по выбранной обратнозависимой времятоковой характеристике. Если уровень тока
остается большим значения уставки в течение выдержки времени, устанавливается сигнал
отключения. Если ток снизится ниже 95% уставки, то произойдет мгновенный или с выдержкой
времени возврат элемента (определяется выбранной кривой).
Элемент фазной МТЗ использует максимальное значение измеренного тока. При превышении
фазным током значения уставки любой из фаз, устанавливается сигнал взведенности. При
условиях отключения любой из фаз, устанавливается сигнал отключения
Если для элемента включена функция блинкера, то при сигнале отключения равном 1 и состоянии
логического выражения записи условий отключения равном 1 блинкер будет установлен. Для
более подробной информации необходимо обратиться в раздел 6 Функции Отчетов и
Сигнализации.
Настройки BESTlogic для элемента МТЗ
Настройки BESTlogic производятся через экран Функциональный Элемент BESTlogic (BESTlogic
Function Element)
программы BESTCOMS (рисунок 4-24). Для того, чтобы открыть окно
Функциональный Элемент BESTlogic (BESTlogic Function Element), выберите на падающем меню
Экран (Screen) кнопку Защита от Сверхтоков (Overcurrent). Затем выберите вкладку 51, 151/251,
или 351/451. Выберите необходимую кнопку BESTlogic для требуемого элемента. Также данные
настройки можно сделать, используя ASCII команды SL-51.

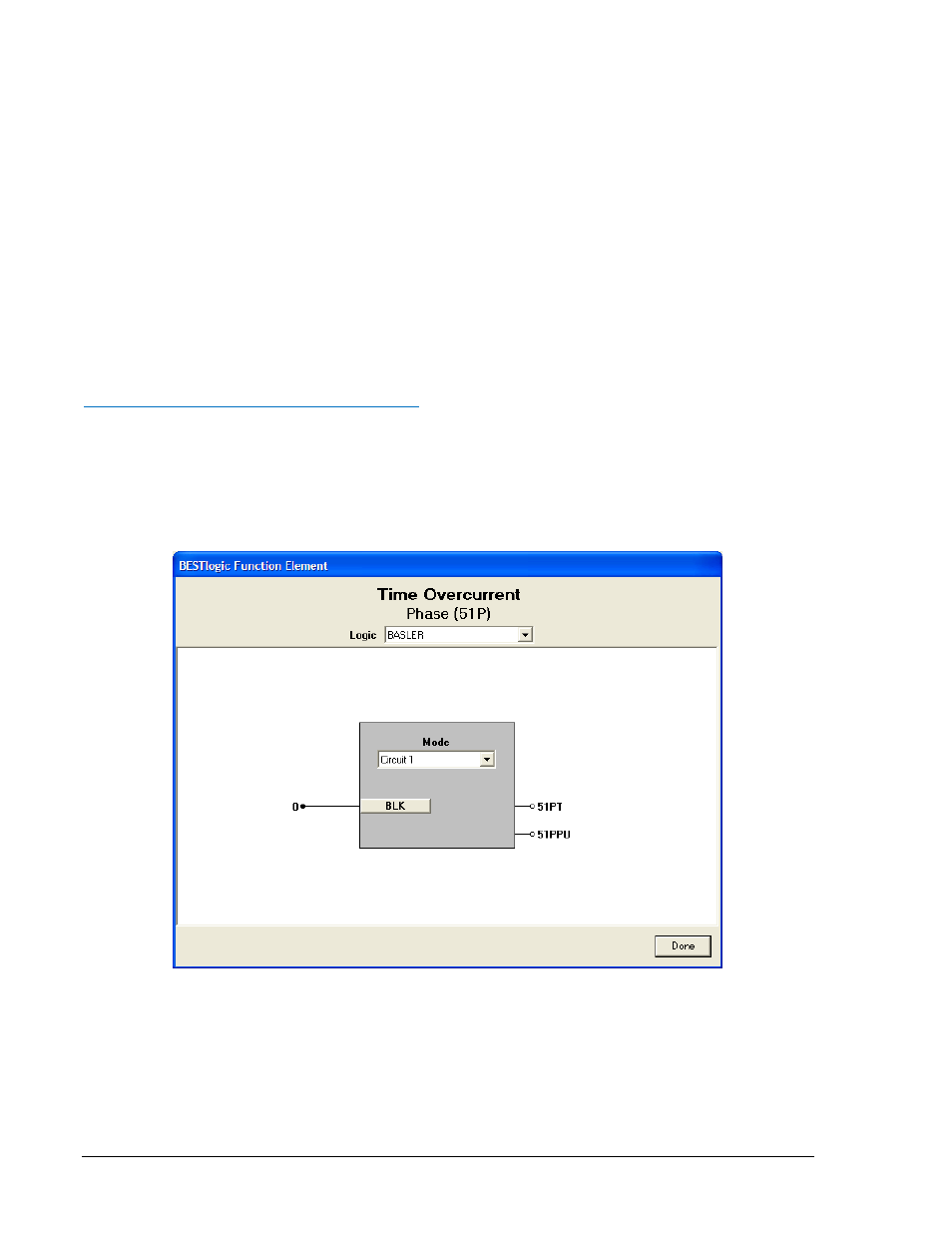

Рисунок 4-24. Экран Функциональный Элемент BESTlogic, Фазная 51P
Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)
находится падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки для
любой ранее запрограммированной логической схеме. Перед тем как менять настройки в
разработанной логической схеме, необходимо ее создать и выбрать в падающем меню Логика.
Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic.
