Параметры запуска функции отчетов
Настройка запуска функции отчетов производится посредством экрана «Функциональный элемент
BESTLogic» (BESTLogic Function Element)
. На рисунке 6-17 показан это экран. Для его открытия
необходимо выбрать пункт «Отчеты и сигнализация» (Reporting and Alarms) в выпадающем меню
«Экраны» (Screens). Затем необходимо выбрать закладку «Запись отказа» (Faulting Record).
Далее необходимо нажать кнопку «Логика» (Logic) для настройки логического выражения запуска.
Иначе может быть использована команда ASCII SG-TRIGGER.

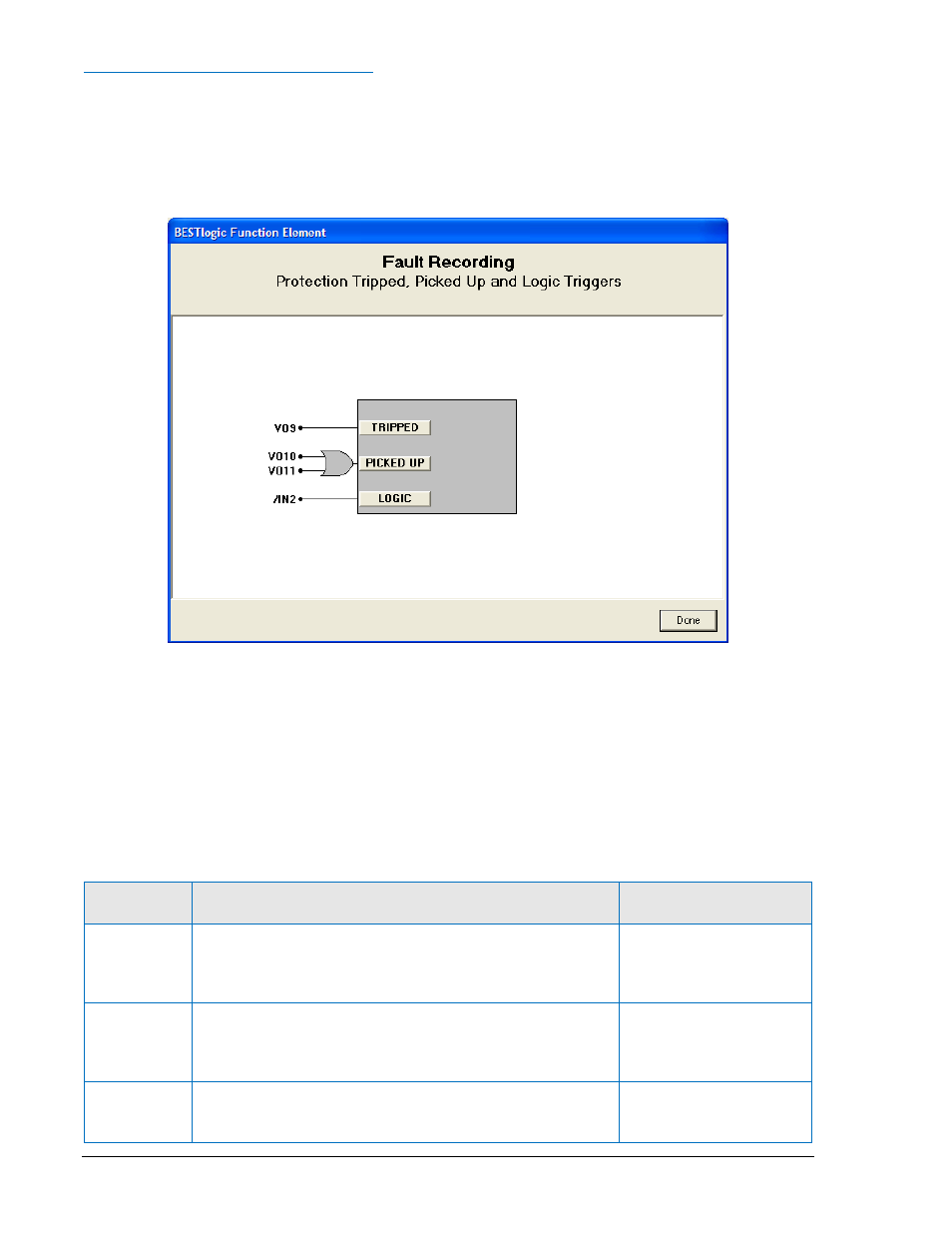

Рисунок 6-17. Экран Функциональный Элемент BESTlogic, запись отказа
Для присоединения входов элемента необходимо нажать кнопку рядом с соответствующим
входом. При этом появится окно «Построитель выражений BESTLogic» (“BESTLogic Expression
Builder”
). Выберите тип выражения, которое следует использовать. Затем, выберите переменную
или ряд переменных, которые следует связать со входом. По завершении построения выражения
необходимо сохранить выражение нажатием кнопки «Сохранить» (“Save”). Более подробная
информация по построителю выражений имеется в разделе 7 Программируемая логика
BESTlogic
. При завершении настройки элемента, следует нажать кнопку «Завершить» (“Done”).
В таблице 6-14 приведены параметры запуска функции отчетов.
Таблица 6-14. Параметры запуска функции отчетов
Функция
Назначение
Значение по
умолчанию
Отключение
Логическое выражение, используемое для определения
условий запуска отчета по защитному отключению. При
равенстве 1 происходит запуск записи и загорается
светодиод «Отключение».
BFT1+BFT2+BFT3+
BFT4+VO11
Взвод
Логическое выражение, используемое для определения
условий запуска отчета по состоянию взведенности.
При равенстве 1 происходит инициализация взвода и
моргание светодиода «Отключение».
BFRT1+BFRT2+BFRT3+
BFRT4+VO12
Логический
запуск
Логическое выражение, используемое для определения
условий запуска отчетов в случае,если реле не
находится в состоянии взведенности.
0
6-28
