Таблица 13-103. Команды для тестирования элемента х62 – режим3

Команда

Назначение

A=

получение доступа

CS-343=P

выбор импульсного режима элемента 343

CO-343=P

выполнение выбора

CS-343=P

выбор импульсного режима элемента 343

CO-343=P

выполнение выбора

Подождать по крайней мере 15 с (но не более 35 с) для выполнения следующей команды.
CS-343=P

выбор импульсного режима элемента 343

CO-343=P

выполнение выбора

Шаг 3:

С помощью команды получения состояния логических переменных RS-LGC получить

данные журнала событий. На рисунке 13-21 показана временная диаграмма работы

переключателя 43 и таймера 62.
Приблизительно 15 с после второго импульса переключателя 43 выход таймера

находится в состоянии логической 1, выход сбрасывается после третьего импульса с

переключателя 43.

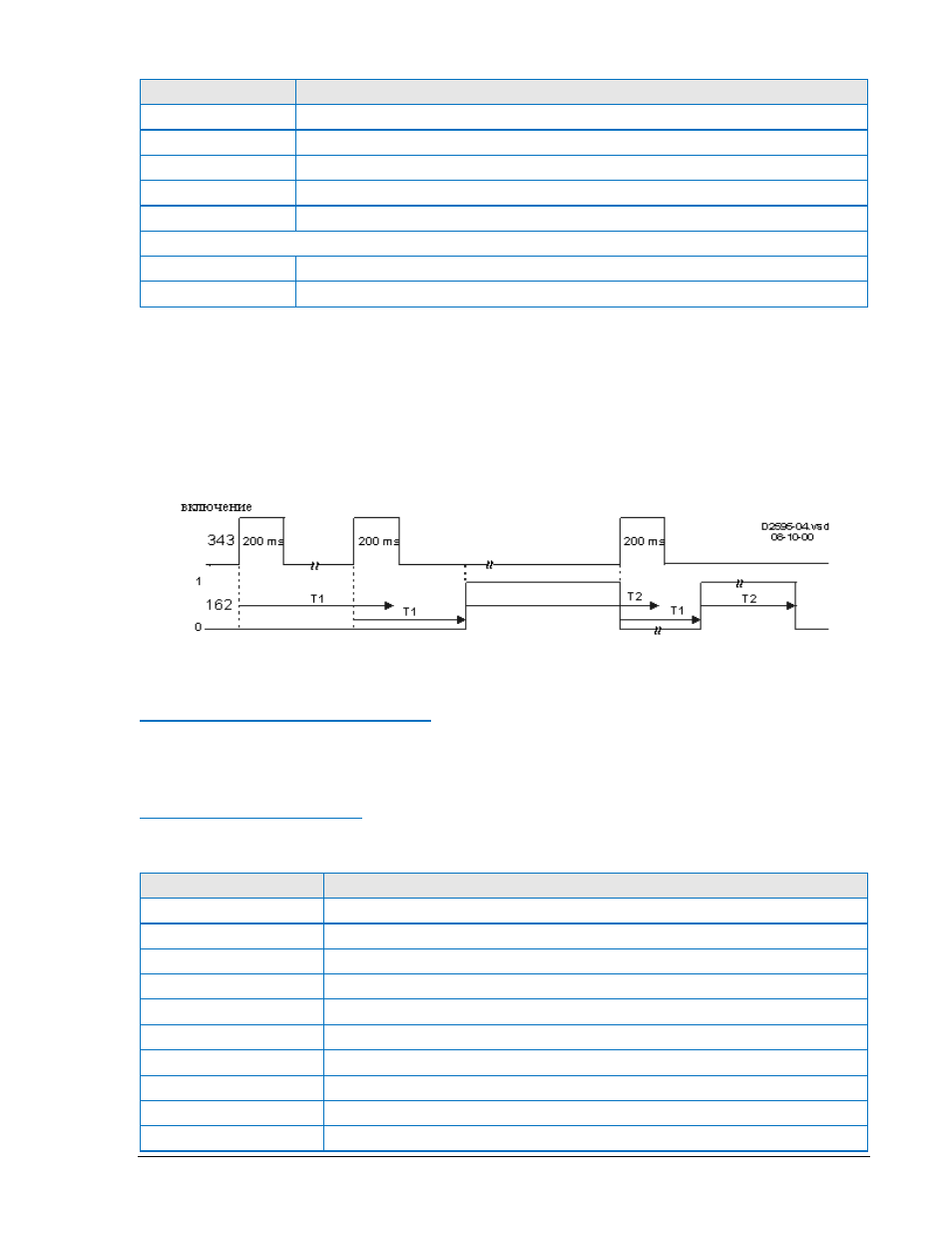

Рисунок 13-21. Временная диаграмма работы таймера в режиме 3

Режим 4 – осциллятор (генератор)

Поскольку этот режим работы не предназначен для общего пользования, процедуры испытания не

предусмотрено. Более подробная информация по этому режиму работы имеется в разделе 4

Функции защиты и управления.

Режим 5 – интегрирующий

Шаг 1:

Подготовить таймер 62 к режиму 5 передачей команд таблицы 13-104 в реле.

Таблица 13-104. Команды проверки элемента x62 в режиме 5

Команда

Назначение

A=

получение доступа

SL-N=NONE

обнуление логических настроек

Y

подтверждение обнуления

SL-N=T62

установка названия логической схемы T62

SL-43=2

включение переключателя 43 в режиме вкл/выкл

SN-43=62_INI,PU,DO

включает таймер 62 в режиме 5, с запуском от 43 без блокировки

SL-62=5,43,0

название элемента 43 и его состояний

S0-62=15s,5s

выдержка на срабатывание 15 с, на возврат 5 с

EXIT

выход

Y

сохранение изменений

BE1-CDS

240 Пуско-наладка

13-87

9365273990 Вер M1
