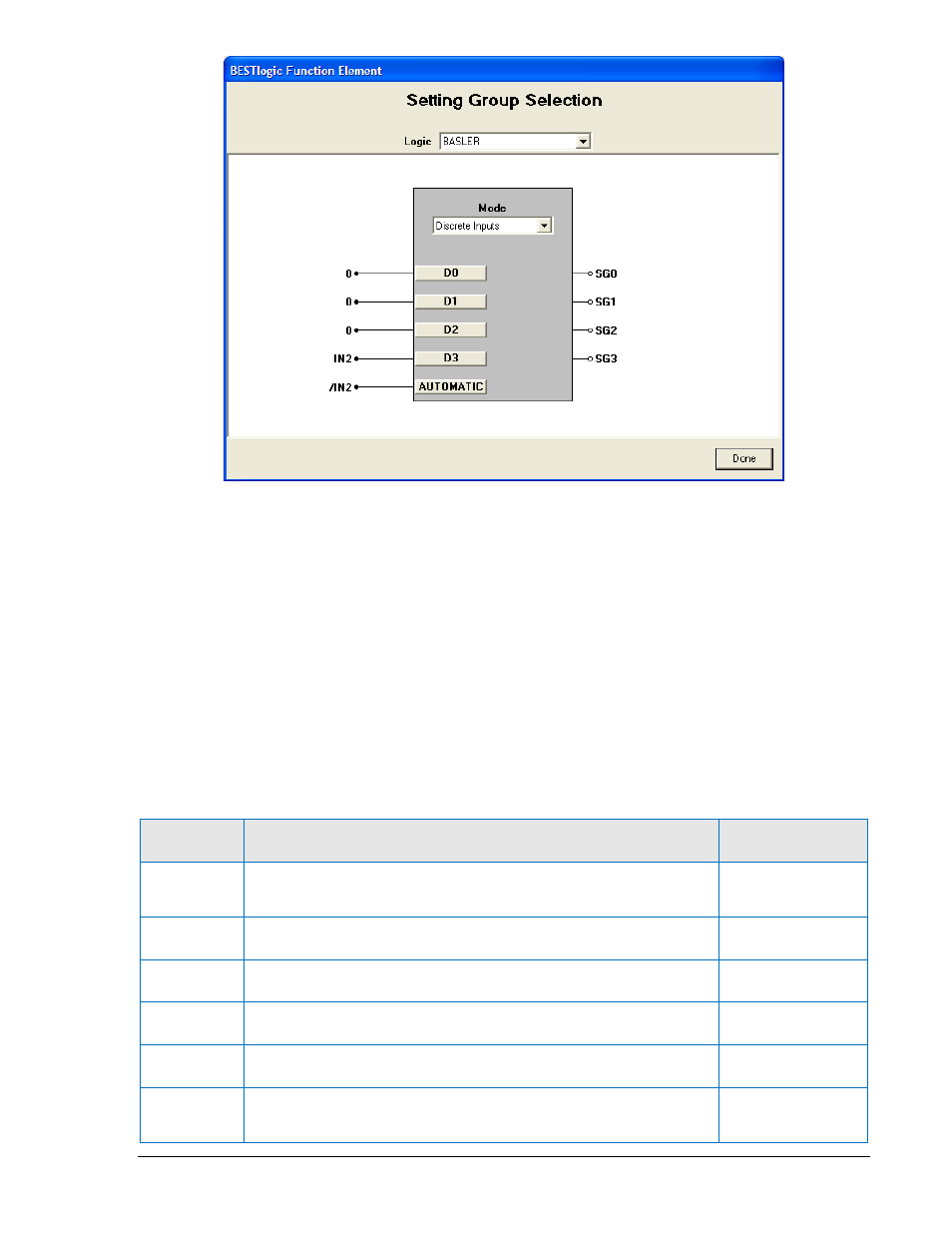

Рисунок 4-2. Экран Функциональный Элемент BESTlogic, Выбор Группы Настроек
Вверху в центре экрана Функциональный Элемент BESTlogic (BESTlogic Function Element)
находиться падающее меню Логика (Logic). Данное меню позволяет просмотреть настройки
BESTlogic
для каждой ранее запрограммированной логической схеме. Перед тем как менять
настройки в разработанной логической схеме, необходимо ее создать и выбрать в падающем
меню Логика. Более подробная информация приведена в разделе 7 Программируемая Логика
BESTlogic.
Включите функцию Выбора Группы Настроек (Setting Group Selection) выбирая режим работы в
падающем меню Режим (Mode). Для соединения входов выберите кнопку, отвечающую за вход, на
экране Функциональный Элемент BESTlogic (BESTlogic Function Element). Откроется экран
Построение Логических Выражений BESTlogic (BESTlogic Expression Builder). Выберите
необходимый тип выражения. Затем, выберите логическую переменную или переменные для
соответствующих входов. Нажмите кнопку Сохранить (Save) и вернитесь к экрану
Функциональный Элемент BESTlogic. Нажмите кнопку Готово (Done) после изменения настроек.
Более подробная информация приведена в разделе 7 Программируемая Логика BESTlogic
В таблице 4-1 показана логика настройки блока управления группами настоек.
Таблица 4-1. Режимы работы блока управления группами настроек
Функция Значения/Назначение
Значение по
умолчанию
Режим
0-
отключен (disabled)
1-
дискретные входы (discrete inputs)
2-
двоичные входы (binary inputs)
1
Дискретный
вход D0
Логические выражения
Назначение определяется режимом
0
Дискретный
вход D1
Логические выражения
Назначение определяется режимом
0
Дискретный
вход D2
Логические выражения
Назначение определяется режимом
0
Дискретный
вход D3
Логические выражения
Назначение определяется режимом
0
Автомат
(Automatic)
Логическое выражение
0 –
логическое управление (ручное)
1 -
автоматическое управление
/0
9365273990 Вер M1
BE1-CDS
240 Защита и управление
4-3
