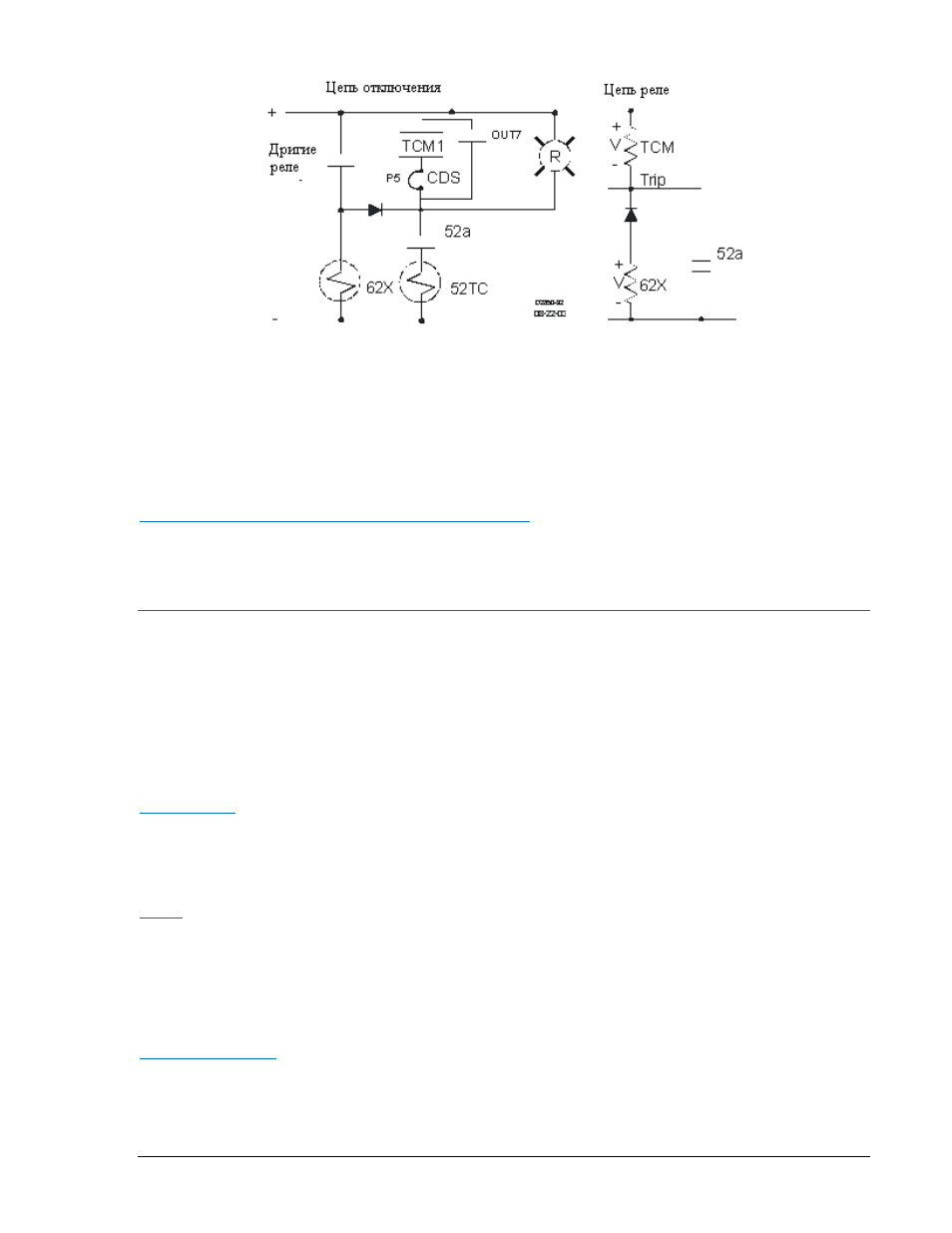

Рисунок 6-16. Схема мониторинга цепи отключения на других элементах
На рисунке 6-16 показано дополнительное реле 62х. В данном случае, полное сопротивление
катушек реле 62х маленькое, сравнимое с полным сопротивлением цепи мониторинга цепи
отключения, поэтому логика мониторинга цепи отключения равна 1. Когда используется системы с
резервированием, каждое реле систем находится на отдельной цепи и датчик для каждого реле
изолирован от цепи отключения.
Настройка функции мониторинга цепи отключения
Функция мониторинга цепи отключения может быть запрограммирована через команды ASCII SB-
LOGIC.
Отчеты
Выражение отчетов и их настройки
Функция отчетов записывает и дает отчетную информацию по отказам, которые были
зарегистрированы реле. ВЕ1-CDS240 обеспечивает различные функции отчетов: общий отчет,
журнал событий, осциллографические записи и целевые отчеты.
Для определения трех состояний функции отчетов используются логические выражения. Под
состоянием функции отчетов следует понимать отключение (Trip), взвод (Pickup) и логический
запуск (Logic Trigger). На рисунке 6-10 и в таблице 6-11 показано как используются эти логические
выражения.
Отключение
Выражение отключения используется функцией отчетов для запуска записи целевого отчета и
амплитуд тока во время отключения. ЧМИ использует выражение отключения для зажигания
светодиода «Отключение» (Trip) на передней панели. Функция мониторинга выключателя
использует выражение для счета времени отключения выключателя.
Взвод
Выражение взвода используется функцией отчетов для установки временных меток в общем
отчете, измерения длительности отказа от момента взвода до полного исчезновения тока через
выключатель и управления запуском осциллографической записи. ЧМИ использует выражение
взвода для запуска мигания светодиода «Отключение» (Trip). Выражение также используется
функцией выбора группы настроек для предотвращения изменения группы во время протекания
сверхтока.
Логический запуск
Выражение логического запуска позволяет запустить функцию отчета даже если реле не
находится во взведенном состоянии. Выражение обеспечивает входной сигнал для функции
отчетов также как и выражение взвода. Это логическое выражение не используется функцией
выбора группы настроек или ЧМИ.
