H
2
H
1
H
3
C
B
A
X
2
X
1
X
0
X
3
C
B
A
A13
A14
A9
A11
A7
A8
A5
A6
*
BE1-CDS240
*An alternative to grounding one corner of the delta connected CTs is
to connect the ground to a lead connected to terminal A10, 12, or 14.
P0017-03
02-28-03
A4
A3
A12
A10

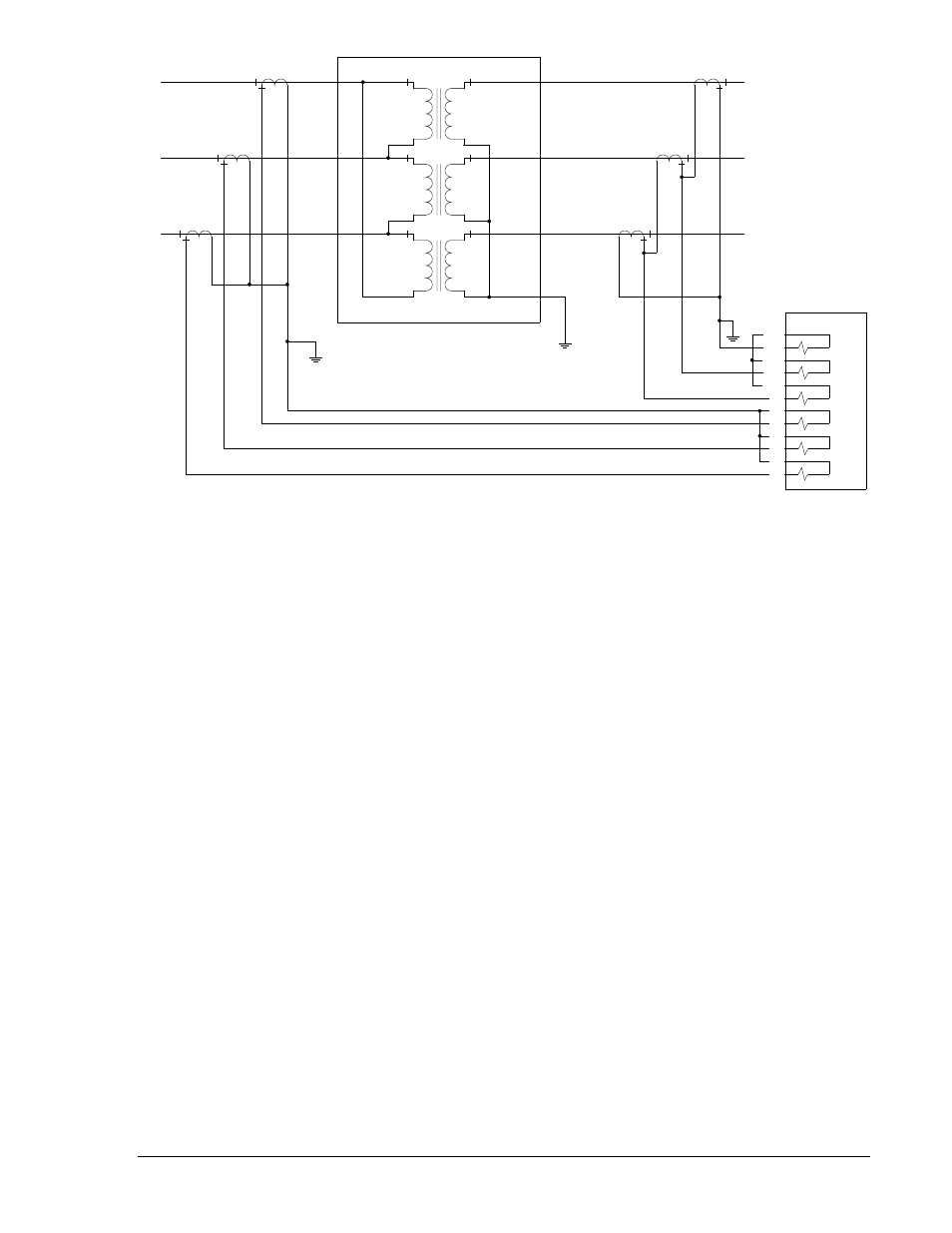

Рисунок 1-5. Соединение обмоток ТТ при соединении обмоток силового трансформатора в
схему треугольник-звезда
Недостатки традиционного решения:
•
При схеме соединения обмоток трансформатора в треугольник необходимы специальные
ТТ, которые не могут быть использованы при других условиях.
•
Трансформаторы с соединением обмоток в треугольник тяжелее тестировать.
•
ТТ со схемой треугольник имеют большую нагрузку, чем ТТ со схемой звезда, т.к.
начальная нагрузка должна быть увеличены в три раза для дальнейших расчетов.
Реле BE1-CDС240 обеспечивает традиционное решение данной проблемы, что позволяет их
использовать при модернизации. Однако, при использовании цифровых реле существует
возможность использовать ТТ только с соединением обмоток звезда (см. рисунок 1-6). Реле BE1-
CD
С240 может само численно преобразовать токи, протекающие в треугольнике.
Параметры установки для дискретных токовых входов описаны в разделе 3 Функции Входов и
Выходов, Измерительные Входы. Включенные в систему BE1-CDС240 различные схемы
соединения обмоток силовых трансформаторов и ТТ позволяют автоматически определить
подходящую комбинацию токов.
*
Альтернативный вариант заземлению одной стороны треугольника ТТ является
заземление соединенных вводов клемм 10, 12 и 14
9365273
990 Вер M1
BE1-CDS
240 Общая информация
1-13
