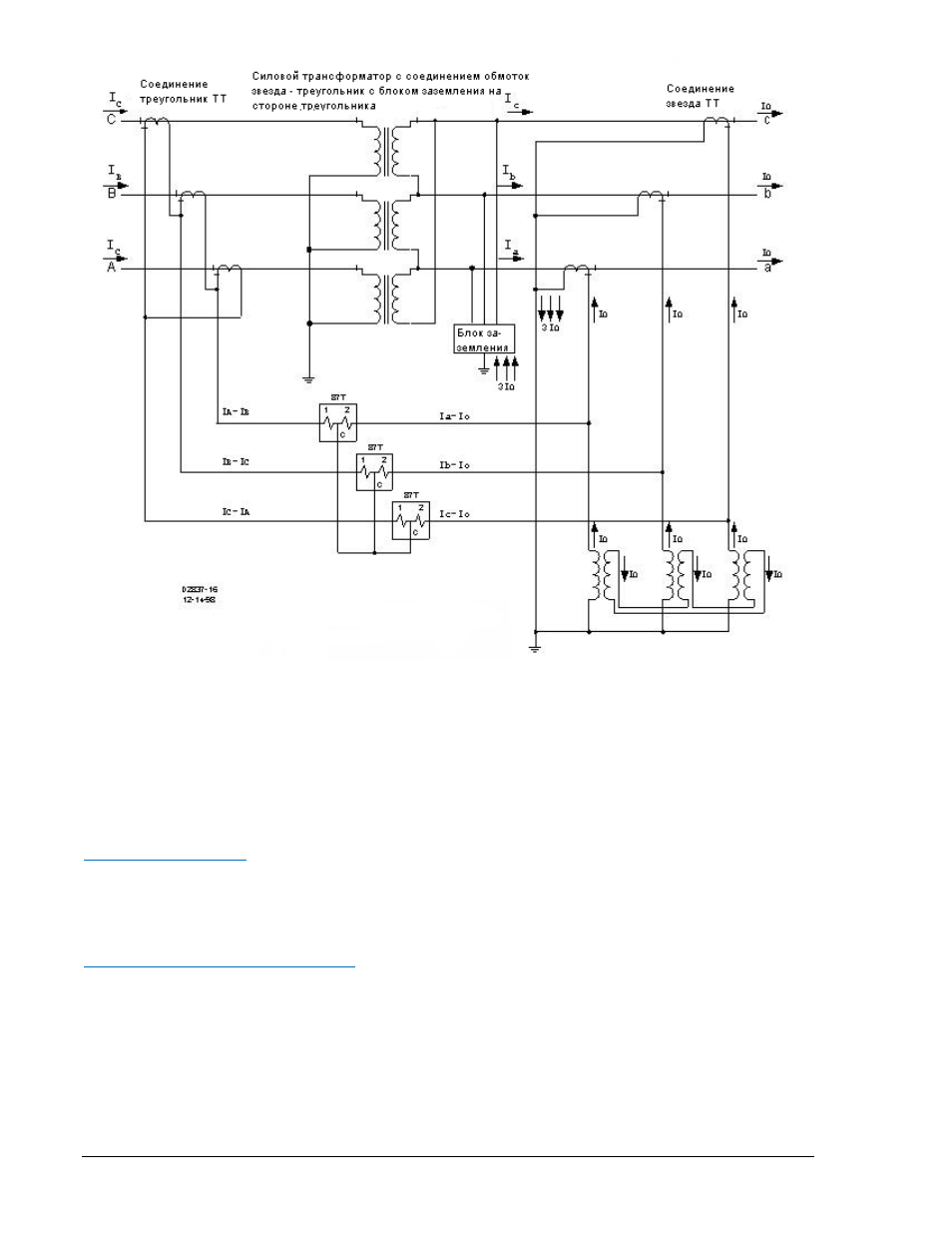

Рисунок 1-7. Традиционный фильтр токов нулевой последовательности при использовании
блоков заземления
Проблема 6: Насыщение трансформатора и броски тока при защите
трансформатора
Общая информация
Если защищаемая зона включает в себя трансформатор, то токи намагничивания и броски тока
могут привести к протеканию тока небаланса. Обычно, в трансформаторе потери холостого хода
малы. Однако, если произошло насыщение трансформатора или бросок тока, то они могут стать
причиной ложного срабатывания реле.
Решение в системе BE1-CDС240
Насыщение и броски тока являются нелинейной нагрузкой, следовательно, токи будут иметь
гармонические составляющие. Бросок тока характеризуется высшими четными гармониками,
такими как вторая гармоника. Насыщение характеризуется пятой гармоникой. Реле BE1-CDС240
рассчитывает величины второй и пятой гармоник тока небаланса. Если ток небаланса большей
частью состоит из данных двух компонентов, разработчик может воспрепятствовать срабатыванию
защиты.
Т.к. насыщение ТТ может стать причиной гармонического загрязнения тока, установленный
элемент дифференциальной защиты мгновенного действия обеспечивает надежность
срабатывания при коротких замыкания внутри защищаемой зоны.
