Закладки 250T/350T, 450T/550T и 650/750T
Данные экраны позволяют ввести рабочие параметры элементов 250T, 350T, 450T, 550T, 650T и
750T
. Данные элементы настраивается подобным образом как элемент 50Т.
Защита напряжения
Для выбора экрана необходимо выбрать соответствующий пункт в выпадающем меню
«Экраны» (Screens) или щелкнуть мышью на кнопке, представленной справа. Данный
экран имеет 6 закладок, первая – 24 (защита от перенасыщения). Большинство
параметров на закладках идентичны аналогичным у токовых защит. Описание таких параметров
будет опущено.
Закладка 24
Закладка (рисунок 14-20) позволяет настроить рабочие параметры элемента 24. Выпадающее
меню «Уставка» (Pickup) позволяет выбрать единицы измерения уставки. BE1-CDS240
производит измерения по вторичному напряжению. Если необходимо задавать уставку в единицах
первичного напряжения, относительных единицах или процентах, то необходимо ввести
параметры на закладках «ТТ и ТН» и «Преобразования». Параметры выдержки на срабатывание
(Time Dial
) и на возврат (Reset Dial) могут изменяться в пределах 0–9.9 с шагом 0.1. Порог
срабатывания сигнализации (Alarm Threshold) устанавливается в процентах от уставки в
диапазоне 0–120.
При нажатии кнопки «BESTlogic» появится окно с состоянием логики для этого элемента, а также
названием логической схемы.

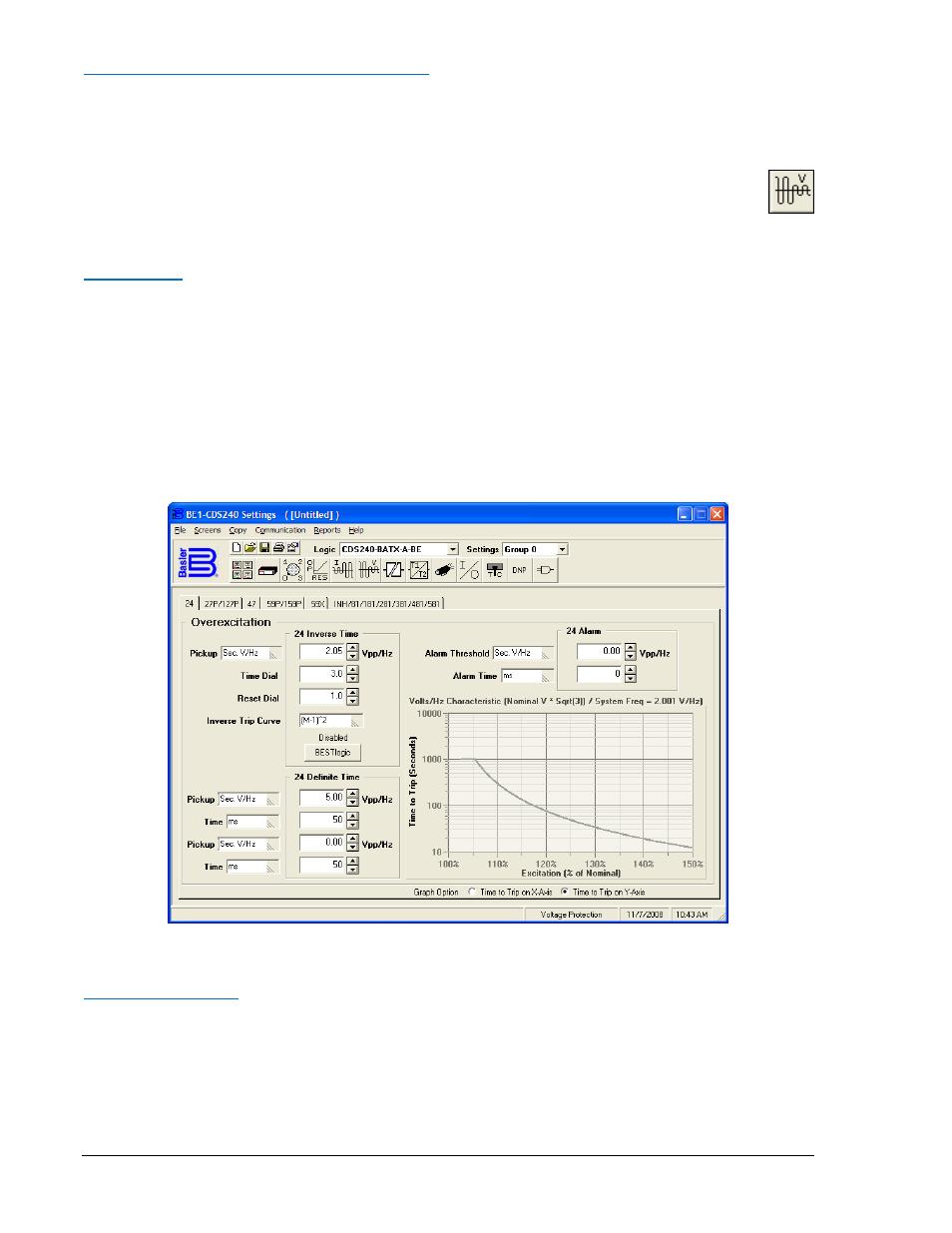

Рисунок 14-20. Экран Защита напряжения, 24
Закладка 27P/127P
Эта закладка (рисунок 14-21) предназначена для настройки фазного элемента минимального
напряжения с выдержкой времени. Выпадающее меню «Уставка» (Pickup) позволяет выбрать
единицу измерения уставки. Если необходимо задавать уставку в единицах первичного
напряжения, относительных единицах или процентах, то необходимо ввести параметры на
закладках «ТТ и ТН» и «Преобразования». Выдержка времени на срабатывание для элементов
27Р и 127Р устанавливается в диапазоне 0.5-600 с.
