1.
ОТЧЕТЫ СОСТОЯНИЙ. Служит для отображения информации о состоянии целевых
отчетов, аварийной сигнализации и АПВ. Каждое состояние может быть сброшено.
2.
УПРАВЛЕНИЕ. Управление виртуальными переключающими контактами, контактами
выбора группы настроек и т.д.
3.
ИЗМЕРЕНИЕ. Отображает измеренные параметры реального времени.
4.
ОТЧЕТЫ. Отображает информацию об отчетах: время и дата события, статистику
повреждений, отказов выключателя и т.д. Информация об отчетах может быть сброшена.
5.
ЗАЩИТА. Отображает и позволяет настроить параметры функциональных блоков:
логическую схему, уставку, выдержку времени и т.д.
6.
ОБЩИЕ УСТАНОВКИ. Отображает и позволяет настроить параметры системы защит не
имеющие отношения к защитным функциям: коммуникации, контрастности ЖКИ-дисплея,
коэффициенты трансформации трансформаторов тока.
Каждый экран меню показывает последовательный путь настройки. Вдобавок, каждому экрану
меню сопоставлен свой порядковый номер. Последовательный путь настройки показывает инфор-
мацию о ветви и уровне меню. Данный путь должен помочь сориентироваться пользователю, на
каком уровне настройки он находиться. Входить и выходить с каждой ветви меню можно,
используя кнопки навигации ВПРАВО/ВЛЕВО. Для входа на более низкий уровень нужно нажать
кнопку ВНИЗ. При смене уровня меню на экране добавляется строка в последовательности пути,
отделенная от предыдущей косой чертой “\”.
Например, для проверки или изменения параметров срабатывания в группе настроек 3 элемента
51N
настроек, с помощью кнопок ВПРАВО/ВЛЕВО позиционируется на меню \PROT - ЗАЩИТА.
Затем жмем кнопку ВНИЗ для входа на более низкий уровень меню и попадаем на экран
\PROT\SG3 –
ГРУППА НАСТРОЕК 3. Далее жмем кнопку ВНИЗ и попадаем на экран \PROT\SG3\51
МТЗ, и далее на экран \PROT\SG3\51\51 - 51 Параметры. На экране, показанном на рисунке 2-2,
видны параметры уставки, выдержки времени и времятоковые кривые для элементов 51P/N/Q.
Для выхода из этого меню необходимо нажать кнопку ВВЕРХ три раза.

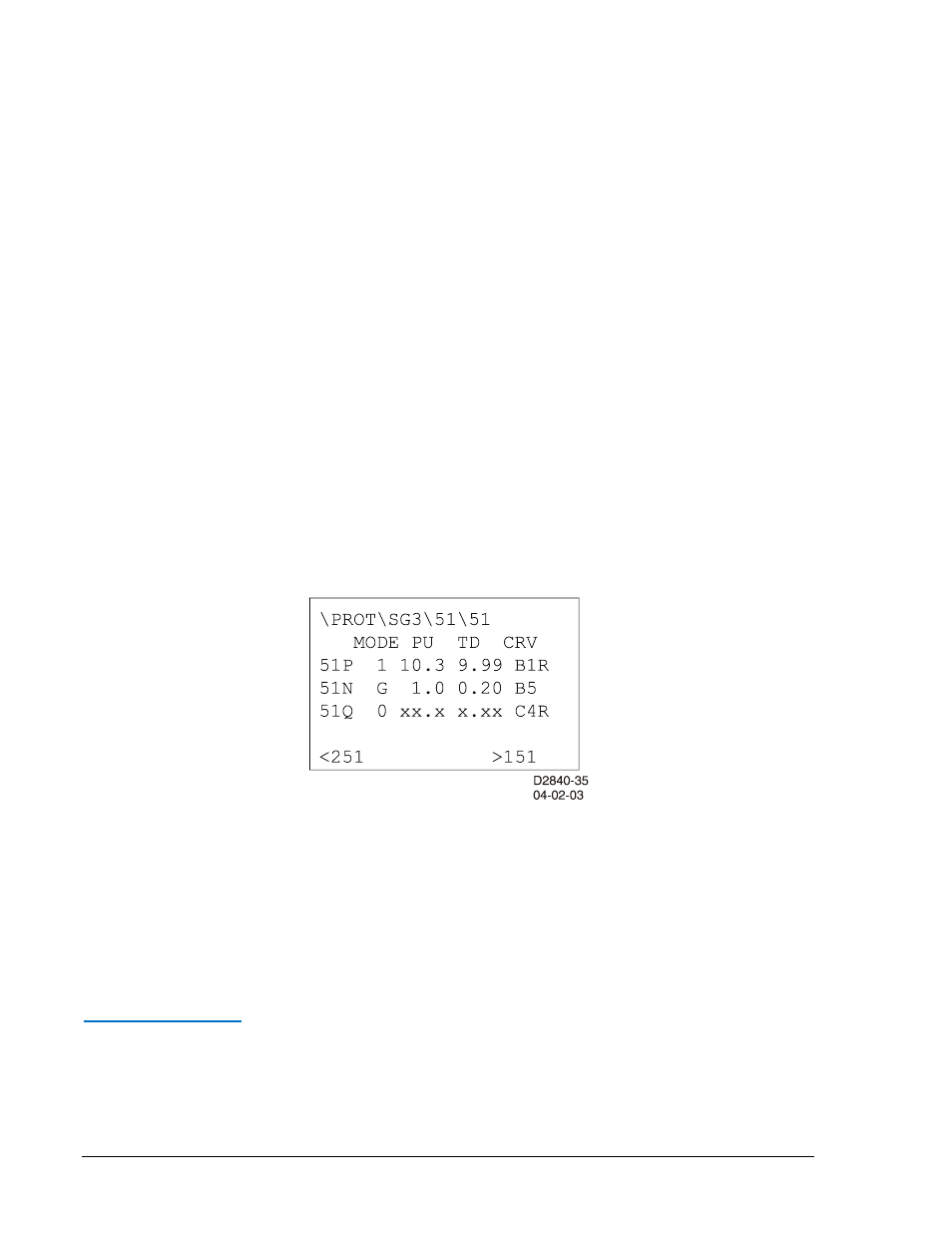

Рисунок 2-2. Экран ЧМИ
Подключение к системе через протокол ASCII
В системе BE1-CDS240 предусмотрено три независимых последовательных порта. Используя
компьютерный терминал или программу, эмулирующую терминал (например, HyperTerminal из
пакета стандартных программ Windows) можно посылать управляющие команды на BE1-CDS240.
Связь с системой устанавливается посредством простого ASCII протокола. ASCII команда
передается через последовательный порт или человеко-машинный интерфейс, после чего реле
немедленно реагирует на принятую команду. Работа протокола ASCII описана в разделе 11
Протокол Обмена Информацией ASCII.
Структура команд
ASCII
команда состоит из следующих частей: имя команды (может состоять из первых двух букв
названия команды), разделительный дефис, название функцио-нального блока. Первая буква
командной строки описывает основную группу ко-манд, а вторая – подгруппу команд. Имя
функционального блока служит для ука-зания объекта, к которому будет применяться данная
команда. Команда, которая заданная без значений параметров служит для чтения текущих
значений. Часть командной строки, которая следует за знаком «=» воспринимается системой как
