Когда установлен режим работы с зависящей от напряжения уставкой (Control Mode), фазный
элемент МТЗ заблокирован до тех пор, пока регистрируемое напряжение не упадет до пороговой
величины. При данном режиме работы уставка элемента 51Р обычно устанавливается ниже
номинального значения тока.
Когда установлен режим работы МТЗ с пуском минимального напряжения, уставка фазного
элемента МТЗ задается в зависимости от значения измеренного напряжения. На рис. 4-26
показано, как порог уставки МТЗ зависит от измеренного значения напряжения. Уравнение 4-1
определяет значение уставки для элемента 51Р, когда измеренное напряжение находится в
пределах 25%-100% от значения порога уставки 27R. Если значение измеренного напряжения
находиться ниже 25% от порога уставки 27R, уровень уставки элемента 51Р остается на уровне
25%. Если значение измеренного напряжения находиться выше 100% от порога уставки 27R,
уровень уставки элемента 51Р остается на уровне 100%. На пример, если пороговое значение 27R
равно 120 В, а измеренное напряжение равно 100 В (83% от значения порога уставки), уставка
тока для данной фазы будет доведена до значения 83% от настроенного значения. При данном
режиме работы уровень уставки элемента 51Р обычно устанавливается выше значения наиболее
неблагоприятного случая уровня номинального значения тока

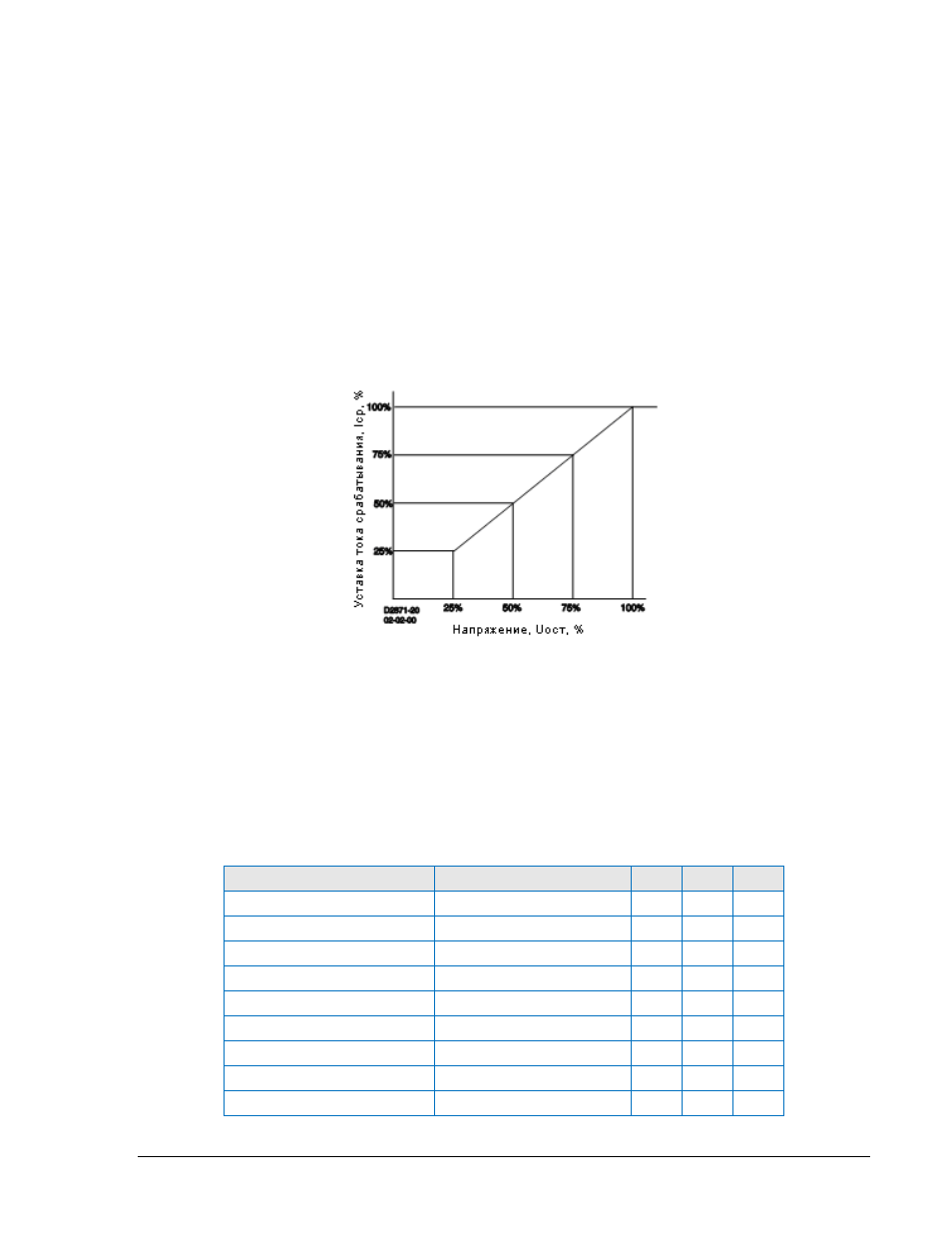

Рисунок 4-26. Зависимость тока срабатывания от напряжения
Функции элементов 51/27R могут быть установлены для контроля одного из двух напряжений
(фазного Vpp или линейного Vpn) в зависимости от схемы соединения трансформатора
напряжения. Более полная информация представлена в разделе 3 Функции Входов и Выходов. В
таблице 4-14 показано, какое измеренное напряжение используется каждым фазным элементом
МТЗ для каждой возможной схемы соединения трансформатора напряжения и настройки режима
контроля за значением напряжением элементов 51/27
Таблица 4-14. Параметры элемента 24
Схема соединения ТН
Режим работы 51/27
51A
51B
51C
четырехвитковая
Vpp
Vab
Vbc
Vca
четырехвитковая
Vpn
Van
Vbn
Vcn
трехвитковая
Vpp
Vab
Vbc
Vca
AN
Vpn
Van
N/A
N/A
BN
Vpn
N/A
Vbn
N/A
CN
Vpn
N/A
N/A
Vcn
AB
Vpp
Vab
N/A
N/A
BC
Vpp
N/A
Vbc
N/A
CA
Vpp
N/A
N/A
Vca
