превышении которого устанавливается сигнал. Также можно установить три уровня на одну
функцию. Сигнализация настраивается посредством экрана BESTCOMS (рисунок 6-13).
Сигнализация также может быть настроена посредством команды SA-BKR или через экран ЧМИ
6.5.2, \SETUP\BKR\ALARM.

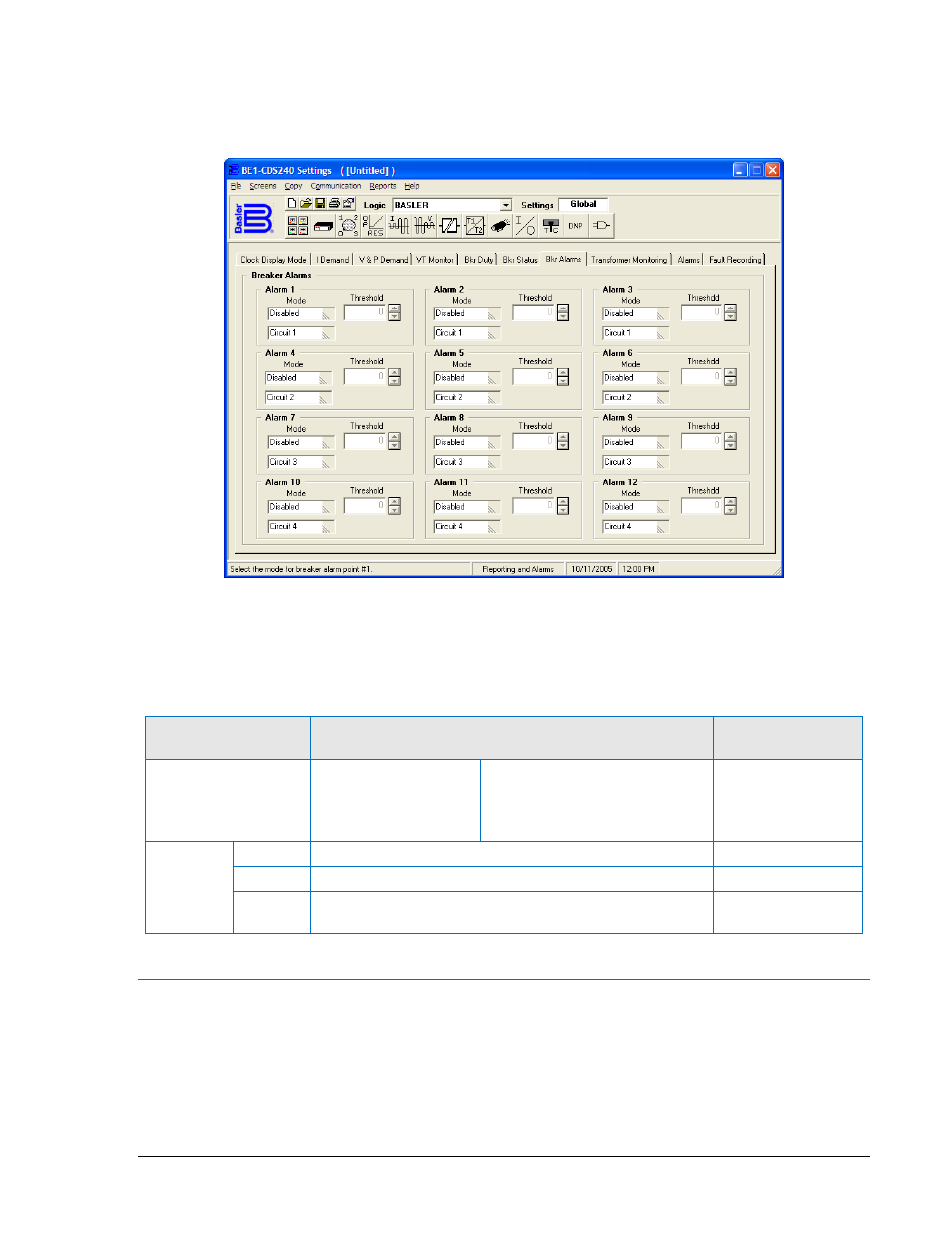

Рисунок 6-13. Экран Отчеты и Сигнализация, Сигнализация Выключателя
В таблице 6-13 приведены параметры сигнализации.
Таблица 6-13. Параметры сигнализации
Параметр
Диапазон/Назначение
Значение по
умолчанию
Режим работы
0 =
отключено
1 = включено на
контроль ресурса
2 =
включено на количество
срабатывания
3 =
включено на время
отключения выключателя
0
Уставки
сигнала
Режим 1 0 – 100, %, шаг = 0.01
0
Режим 2 0 - 99,999, шаг = 1
0
Режим 3
0, 20 - 1,000
мс, с, периодов. Параметр
отображается в мс, если величина менее 1 с.
0
Мониторинг цепи отключения
В ВЕ1-700 производится постоянный мониторинг цепи отключения на предмет наличия
напряжения и отсутствия разрыва. Замкнутый выключатель и отсутствие напряжения на выходном
контакте отключения сигнализирует о разрыве цепи отключения. Положение выключателя
получается с помощью функции отчета о состоянии выключателя.
Функция мониторинга цепи отключения считывает состояние выключателя из программируемых
настроек. Детекторная схема, используемая функцией мониторинга цепи отключения,
параллельно подключена к контактам выходного реле 7-10. Детекторная схема искажает ток,
протекающий при замкнутом выключателе по катушке отключения, менее чем на 1 мА. Если
9365273990 Вер M1
BE1-CDS240
Функции отчетов и сигнализации
6-25
