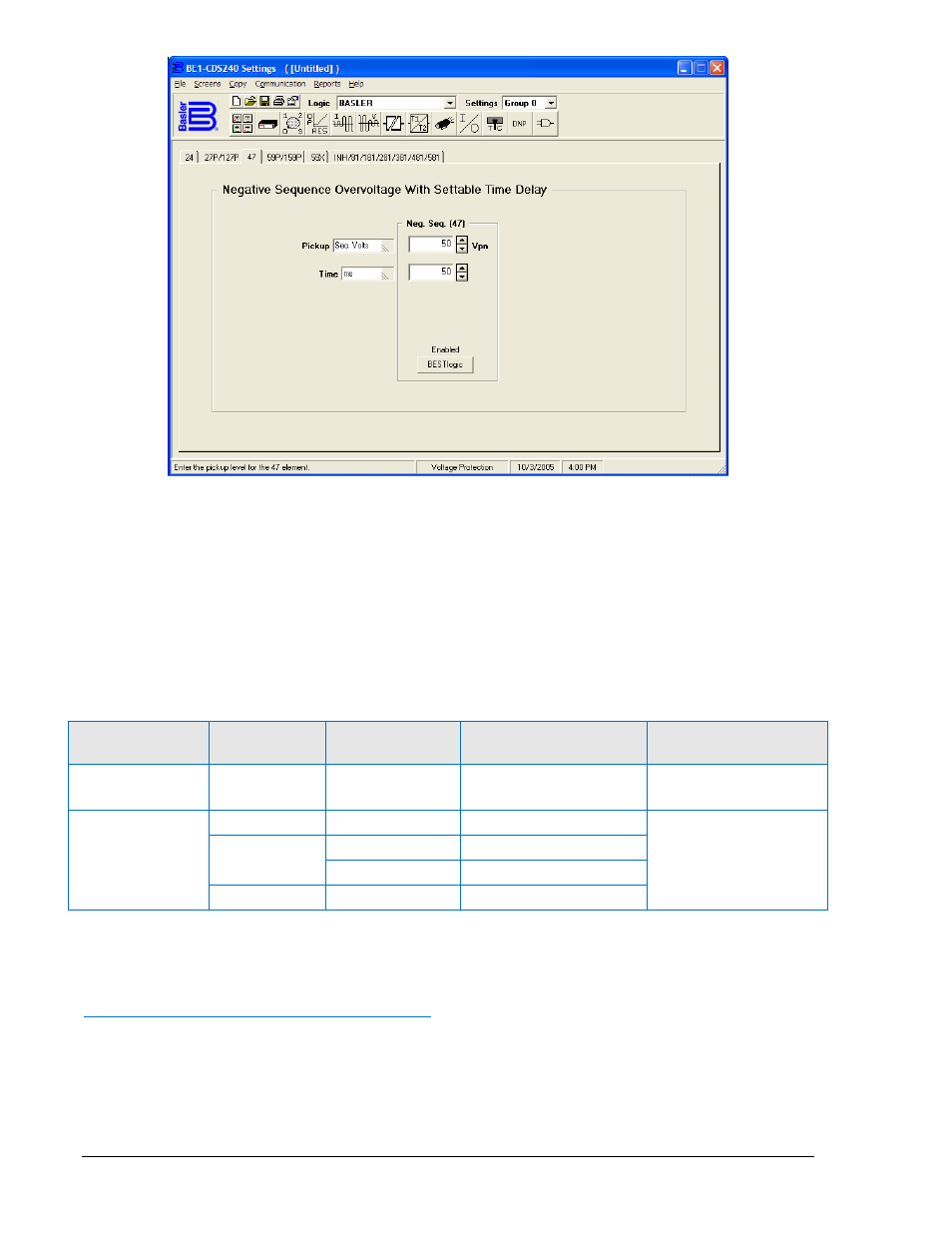

Рисунок 4-45. Экран Защита напряжения, 47
Рядом с выпадающим меню Логика (Logic) есть выпадающее меню Настройки (Settings), в
котором можно выбрать текущую группу настроек, для которых производится выбор параметров.
По умолчанию единица измерений уставки – В (вторичного напряжения). Также могут быть
выбраны В (первичного напряжения), относительные единицы или проценты. Единица измерения
для выдержки времени по умолчанию – миллисекунды. Также могут быть выбраны секунды,
минуты и периоды.
В таблице 4-27 приведены основные параметры элемента 47.
Таблица 4-27. Рабочие параметры элемента 47
Параметр
Диапазон
Шаг
Единица измерения
Значение по
умолчанию
Уставка
0 =
откл
10 - 300
0.1 (0 - 99.9)
1.0 (100 – 300)
В (вторичного
напряжения)
0
Выдержка
времени
50 - 999
1
мс
50
мс
1 - 600
0.1 (0.1 - 9.9)
с
1.0 (10 – 600)
с
2.5 - 30,000
период
∗
Выдержка времени менее 10 периодов может быть введена с точностью 0.1 периода с передней
панели ЧМИ. При вводе посредством ASCII команды точность ввода составит 0.01 периода.
Время, введенное в периодах, переводиться в секунды или миллисекунды. Точность шага после
преобразования будет такой как точность шага в переводимых единицах.
Получение состояния логического выхода
Состояние каждой логической переменной может быть получено посредством ASCII-команды RG-
STAT
. Также состояние каждой логической переменной может быть получено через экран
Измерение (Metering) BESTCOMS. Для более подробной информации необходимо обратиться в
раздел 6 Функции Отчетов и Сигнализации.
