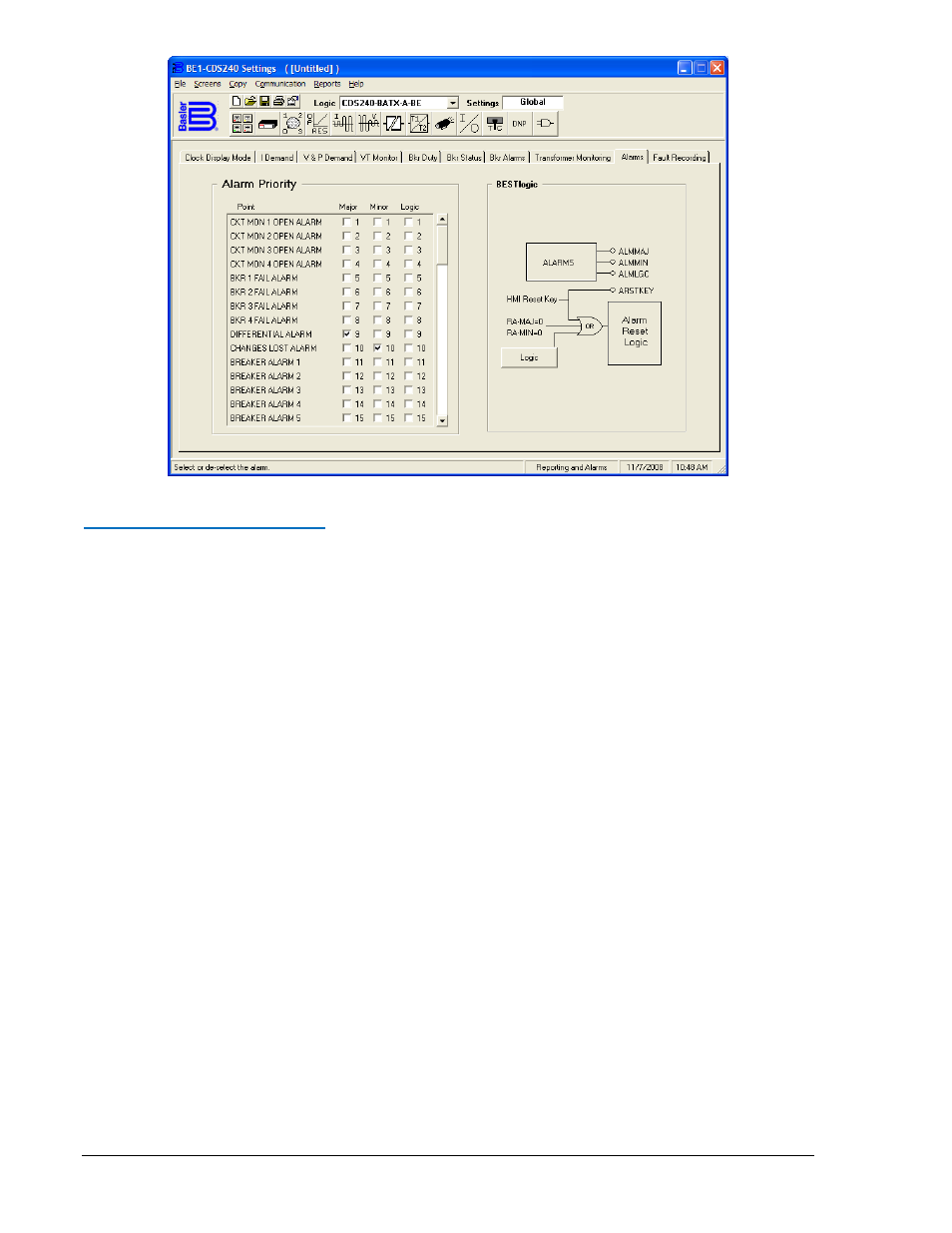

Рисунок 14-36. Экран Отчеты и сигнализация, Сигнализация
Закладка Запись отключения
Логические выражения определяют три условия, которые указывают на то, что произошел отказ
(КЗ). При последующем его отключении, реле производит запись параметров отказа в память. Эти
три условия: отключение (Trip), взвод защиты (Pickup) и выполнение логического условия (Logic
Trigger
). Для определения этих трех условий необходимо нажать кнопку «Логика» (Logiс) в области
«Запись отказа» (Fault Recording). Затем при нажатии на соответствующие кнопки задаются
логические выражения для определения этих условий.
Функция записи параметров отказа может сделать до 32 записей в ОЗУ. Поскольку имеется
ограниченный объем памяти, при необходимости сделать новые записи при заполненной памяти,
наиболее старые записи будут удалены. Каждая запись может содержать ограниченное число
периодов. Выбор соотношения количества записей и периодов в них можно сделать при нажатии
кнопки «Выбор» (Select) в области «Осциллографические записи» (Oscillographic Records).
Настройка логического выражения для сброса целевых отчетов производится в окне,
появляющемся при нажатии кнопки «Логика» (Logiс) в области «Сброс целевых отчетов» (Target
Reset
). Схема, изображенная около кнопки приведена для справки.
Любая защитная функция, за исключением 60 FL, могут вызывать установку целевых отчетов, если
это не отключено в области «Включение целевых отчетов» (Enable Targets) на этой вкладке.
