Инструкция по эксплуатации Basler Electric BE1-CDS240
Страница 132

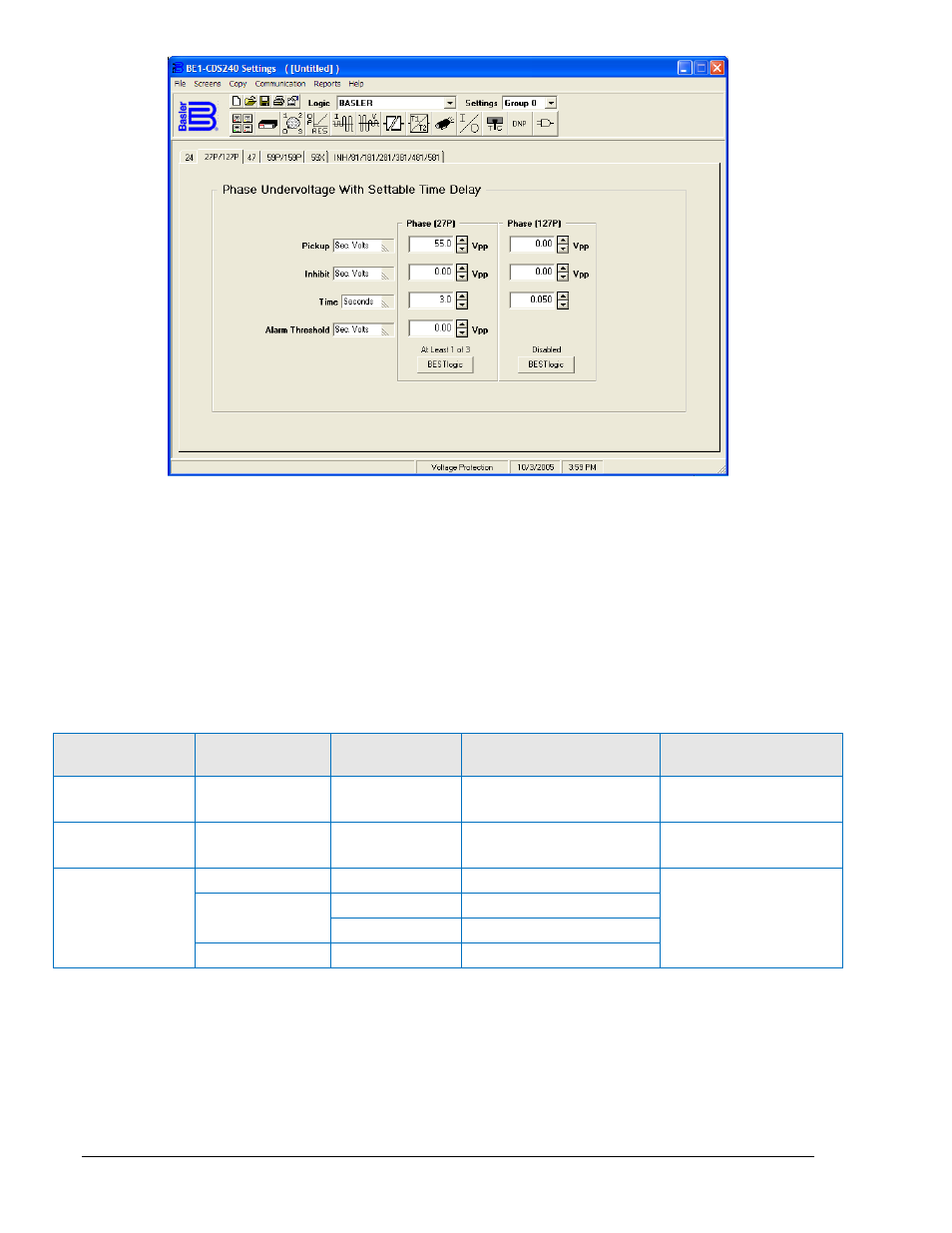

Рисунок 4-39. Экран Защита напряжения, 27P/127P
Рядом с выпадающим меню Логика (Logic) есть выпадающее меню Настройки (Settings), в
котором можно выбрать текущую группу настроек, для которых производится выбор параметров.
Единица измерения по умолчанию для уставки (Pickup), порога срабатывания сигнализации (Alarm
Threshold
) и запрета (Inhibit) – В (вторичного напряжения). Также могут быть использованы В
(первичного напряжения), относительные единицы и проценты. Единица измерения выдержки
времени – миллисекунды.
Рабочие параметры элементов минимального и максимального напряжения приведены в таблице
4-23.
Таблица 4-23. Рабочие параметры элемента минимального/максимального напряжения
Параметр
Диапазон
Шаг
Единица измерения
Значение по
умолчанию
Уставка
0 =
откл
10 - 300
0.1 (0 - 99.9)
1.0 (100 – 300)
В (вторичного
напряжения) †
0
Запрет
(только 27)
0 =
откл
10 - 300
0.1
В (вторичного
напряжения) †
0
Выдержка
времени
50 - 999
1
мс
50 ms
1 - 600
0.1 (1.0 - 9.9)
с
1.0 (10 - 600)
с
2.5 - 30,000
период
∗
Выдержка времени менее 10 периодов может быть введена с точностью 0.1 периода с передней
панели ЧМИ. При вводе посредством ASCII команды точность ввода составит 0.01 периода.
Время, введенное в периодах, переводиться в секунды или миллисекунды. Точность шага после
преобразования будет такой как точность шага в переводимых единицах.
†
Единица измерения В фазного или линейного напряжения (см. настройку измерительных
трансформаторов CT&VT Setup).
