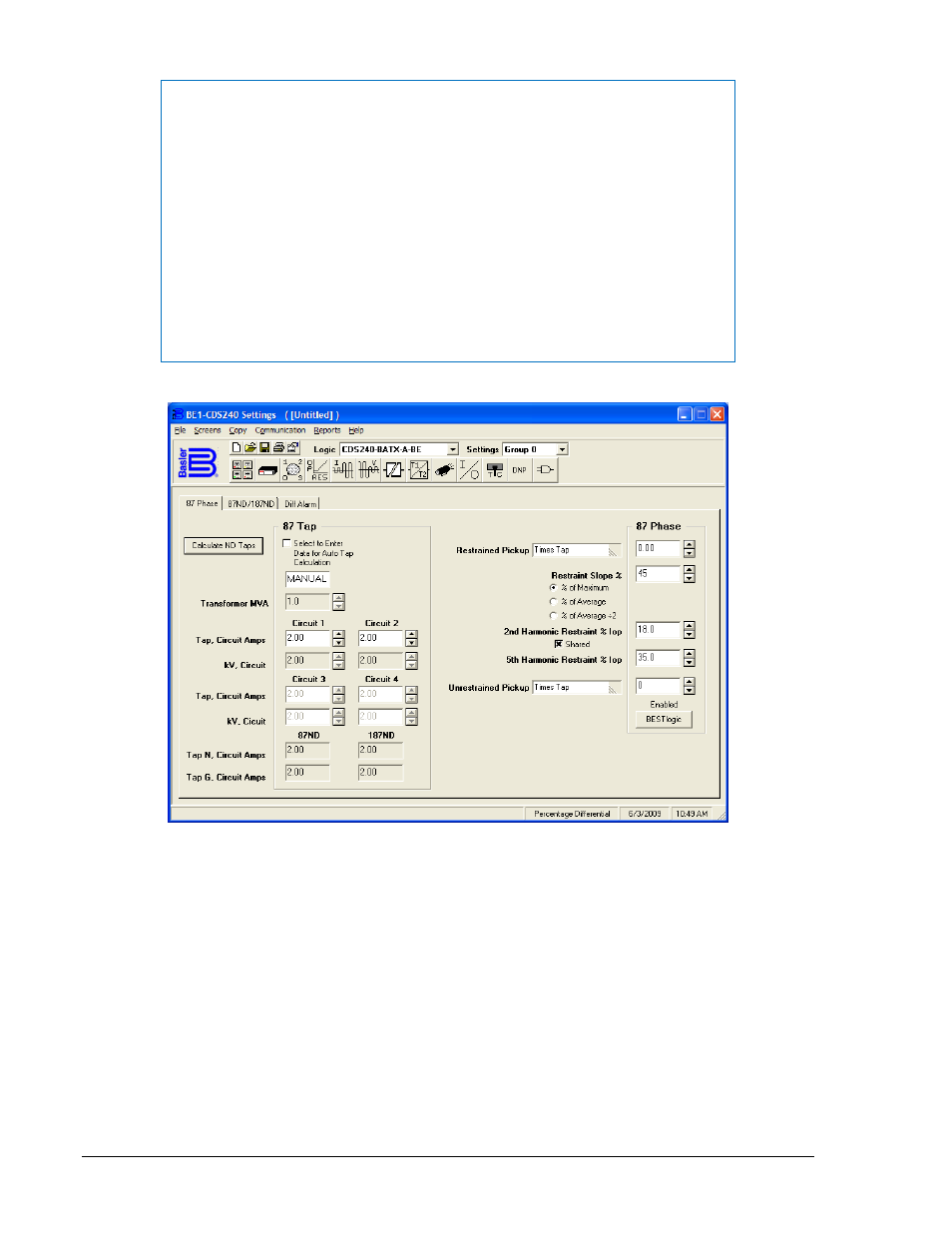

Рисунок 4-12.Экран Процентная Дифференциальная Защита, вкладка Фазная 87
ПРИМЕЧАНИЕ для пользователей реле дифференциальной защиты
трансформатора BE1-87T:
Трехфазное исполнение реле BE1-87T также позволяет выполнять
компенсацию фазового сдвига. Перемычки, установленные на реле,
совпадают с соответствующими перемычками реле BE1-CDS240, а именно:
∆1 = DAC
и ∆2 = DAB.
При расчете числа ампер-витков для уставки реле BE1-87T, коэффициент
схемы √3 должен быть использован в любом случае: при фазовой
компенсации за счет включения ТТ в треугольник либо при использовании
внутренней функции реле. При выполнении внутренней фазовой
компенсации с помощью реле BE1-CDS, вторичный ток от ТТ не
увеличивается. Коэффициент схемы будет равен 1, если ТТ не соединены в
треугольник. BE1-CDS автоматически вводит коэффициент схемы равный
√3
при включенном режиме компенсации фазового сдвига.
