электрический ток представляет проблему в применении, цепь мониторинга может быть
физически разомкнута разъединителями Р5, Р6 Р7 и Р8. На рисунке 6-14 показан элемент
мониторинга цепи отключения.
Если функция отчета положения выключателя
обнаруживает замкнутый выключатель и отсутствие
напряжения в течение 500 мс (выдержка на
координацию), устанавливается бит сигнализации и
переменной BESTLogic CKTMON присваивается
значение логической 1.

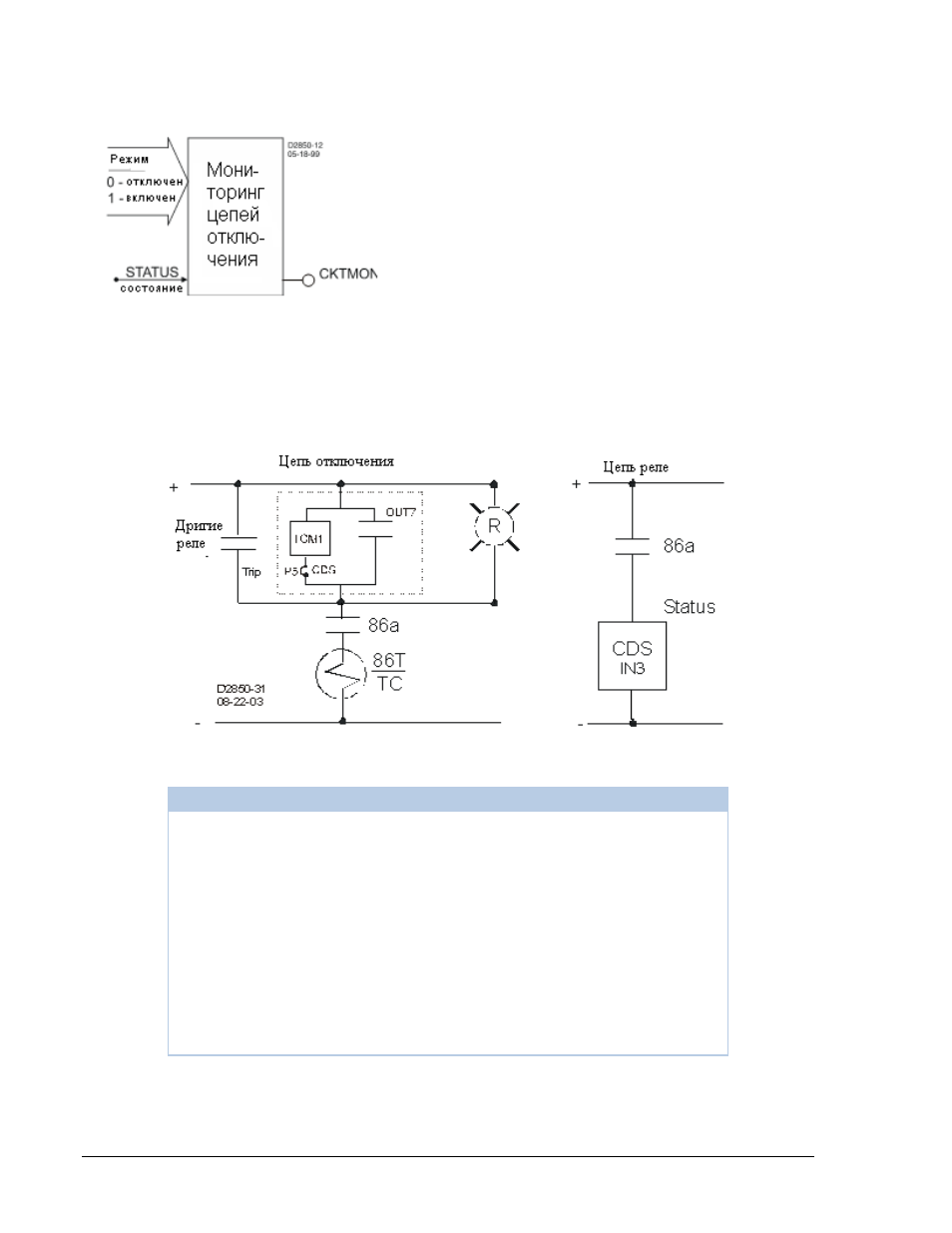

На рисунке 6-15 приведена типовая схема включения
цепи мониторинга.
Рисунок 6-15. Типовая схема включения цепи мониторинга
ВНИМАНИЕ
При присоединении параллельно катушке отключения выключателя
других приборов, функция мониторинга цепи отключения может работать
неточно, т.к. это может стать причиной деления напряжения при
включенном выключателе, а затем и ложного отключения других
приборов. Также это мешает мониторингу цепи отключения и
обнаружению разомкнутой цепи. В данном случае можно убрать катушку
отключения выключателя.
Датчик мониторинга цепи имеет такой же разряд, что и напряжение
питания. Если напряжение цепи отключения значительно больше, чем
напряжение питания, то цепь контроля цепи отключения должна быть
недоступна.
Рисунок 6-14. Мониторинг цепи
выключателя
