Для того, чтобы элемент 87R работал, необходимо поместить дополнительный ТТ (на рисунке 4-15
VCKT5)

или повысить чувствительность элемента снижая параметры уставок. Тем не менее,

последний способ может привести к ложному срабатываю элемента 87R при протекании тока

полной нагрузки либо при протекании тока внешнего короткого замыкания. Виртуальный элемент

торможения обеспечивает рациональное решение данной проблемы без необходимости

добавочного ТТ.

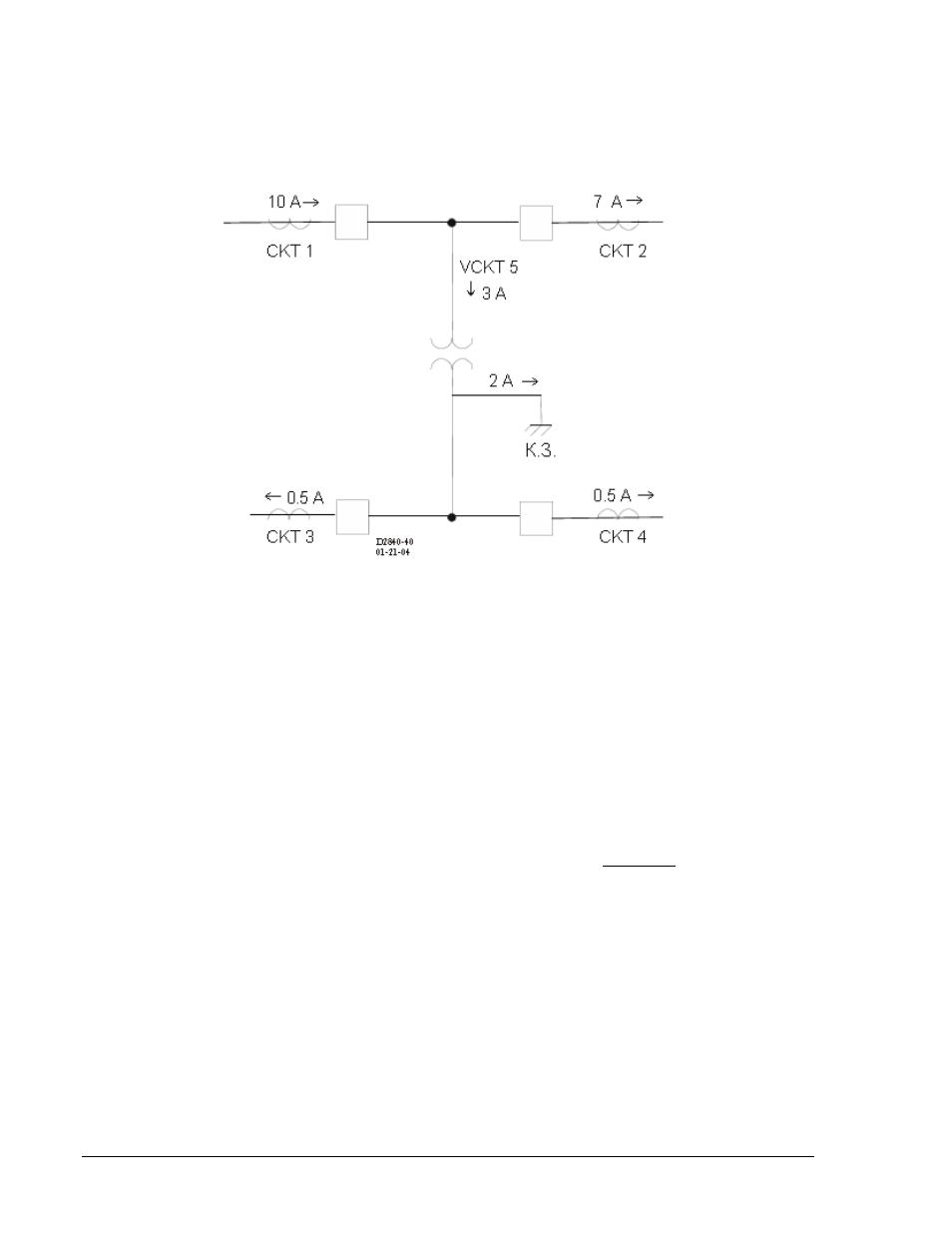

Рисунок 4-14. Виртуальная цепь и ТТ

Виртуальный элемент торможения предназначается именно для таких случаев, когда часть тока

протекает через выключатель, но не протекает через защищаемый трансформатор. Используем

предыдущий пример, установим виртуальную токовую цепь 5 на векторную сумму токов цепей

измерения 1 и 2. Затем установим виртуальную цепь 5 как один из входов виртуального элемента

торможения. Когда виртуальная цепь 5 используется виртуальным элементом торможения, реле
BE1-CDS240

автоматически исключает использование токовых цепей 1и 2 из расчетов тока

торможения.
Следовательно, ток торможения определяется из виртуальной токовой цепи 5 и токовых цепей

измерения 3 и 4. Рабочий ток определяется как векторная сумма токов цепей измерения 1, 2, 3 и 4.

Ток виртуальной цепи 5 равен векторной сумме токов цепей измерения 1 и 2 и равен 3 А. При

«режиме максимального тока торможения» наклон кривой торможения будет равен (выражение 4-
8):

IRESTRAINT = 3 A, IOPERATE = 2 A,

∴%SLOPE

%

100%

I

I

RESTRAINT

OPERATE

6

.

66

=

=

Выражение 4-8. Наклон кривой торможения при использовании виртуальной цепи 5 (VCKT5)

При наклоне кривой торможения 45% элемент 87R сработает при условиях, описанных ранее. При

использовании виртуального элемента торможения ток высокой стороны, протекающий через цепи

измерения ТТ 1 и 2, не влияет на расчет наклона кривой торможения. В данном случае, ток

торможения пропорционален только току, протекающему через защищаемый трансформатор. Это

позволяет избежать применения дополнительного ТТ (см. рисунок 4-14) и поддержать

необходимый баланс между чувствительностью и надежностью.

4-20

BE1-CDS

240 Защита и управление
