ПРИМЕЧАНИЕ
CS
и CO команды Таблица 13-104 выполняются два раза. Следуйте
временным последовательностям, чтобы проиллюстрировать действие
режима таймера. Настройки времени задержки могут быть увеличены,
если возникнут трудности с повторяющимися действиями коммутаторов
43 и 143.
Таблица 13-107. x62 Команды для тестирования элемента х62 – режим 6
Команда
Назначение
A=
получение доступа
CS-43=P
выбор импульсного режима элемента 43
CO-43=P
выполнение выбора
Выполнить следующие команды в течение не более 30 с.
CS-43=P
выбор импульсного режима элемента 43
CO-43=P
выполнение выбора
Подождать, по крайней мере, 30 с (общее оставшееся время) для сброса таймера.
CS-143=P
выбор импульсного режима элемента 43
CO-143=P
выполнение выбора
E
выход.
Шаг 3:
Использовать команду RS-LGC для получения отчета из журнала событий. Эти события
изображены на временной диаграмме на рисунке 13-23.
Таймер Т1 начинает отсчет выдержки времени после первого изменения состояния
переключателя 43. По истечении выдержки Т1 выход таймера 62 устанавливается и
таймер сбрасывается по изменении состояния переключателя 143.

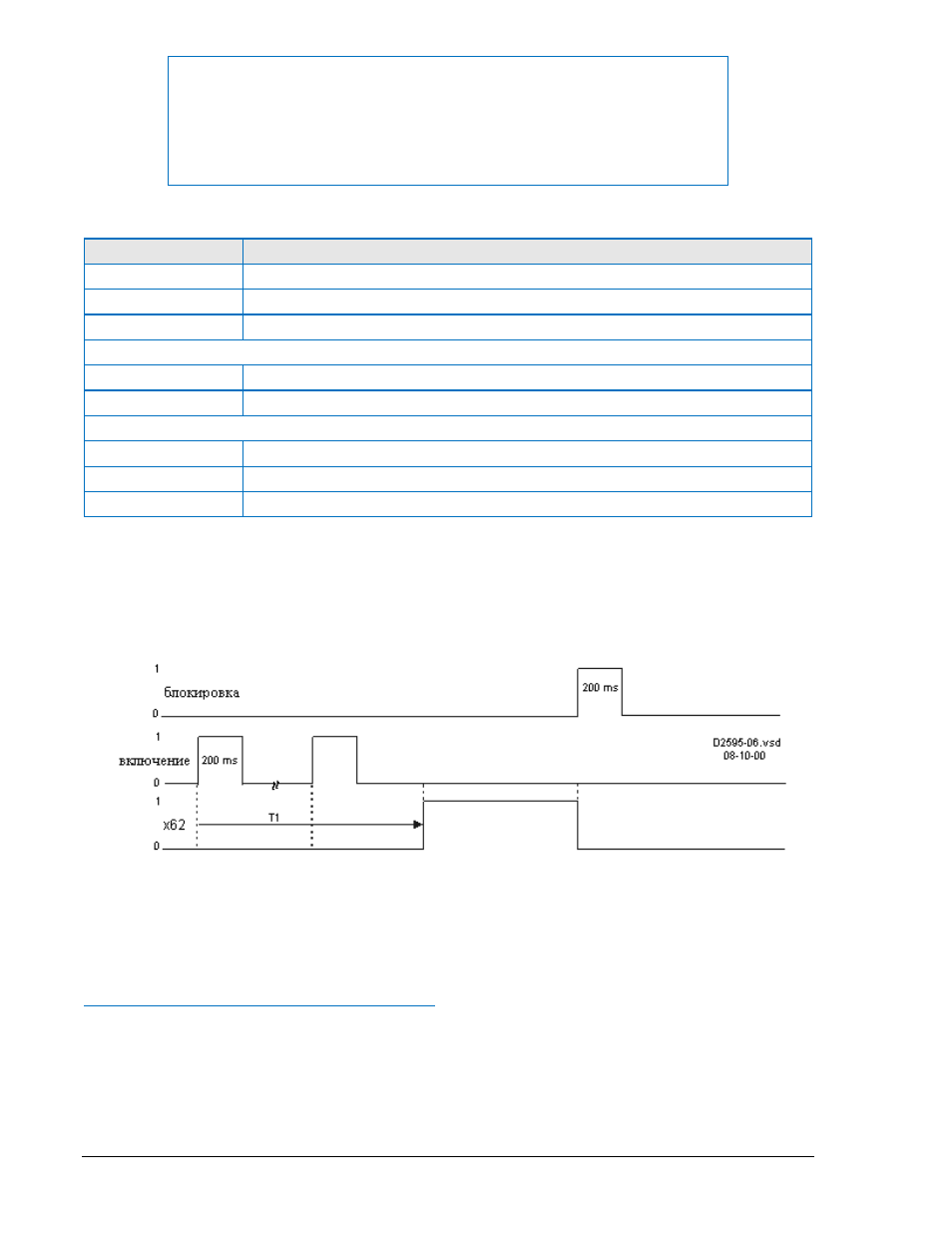

Рисунок 13-23. Временная диаграмма работы таймера в режиме 6
Шаг 4:
Можно повторить испытания режимов 6 для таймера 62 группы настроек 1, 2 и 3.
Шаг 5:
Повторите испытания всех режимов для логических таймеров 62/162/262/362.
Автоматическое переключение групп настроек
Проверка автоматического переключения
Назначение: проверить правильность работы переключения группы настроек
Команды проверки: SL-GROUP, SG-SGCON, SP-GROUP, CS/CO-GROUP, SL-51/151/251, S<n>-51.
Шаг 1:
Присоедините источник тока к клеммам A3* и A4 (фаза А, вход 1).
Шаг 2:
Подготовить функцию автоматического переключения групп настроек для испытания
передачей команд таблицы 13-108 в реле.
